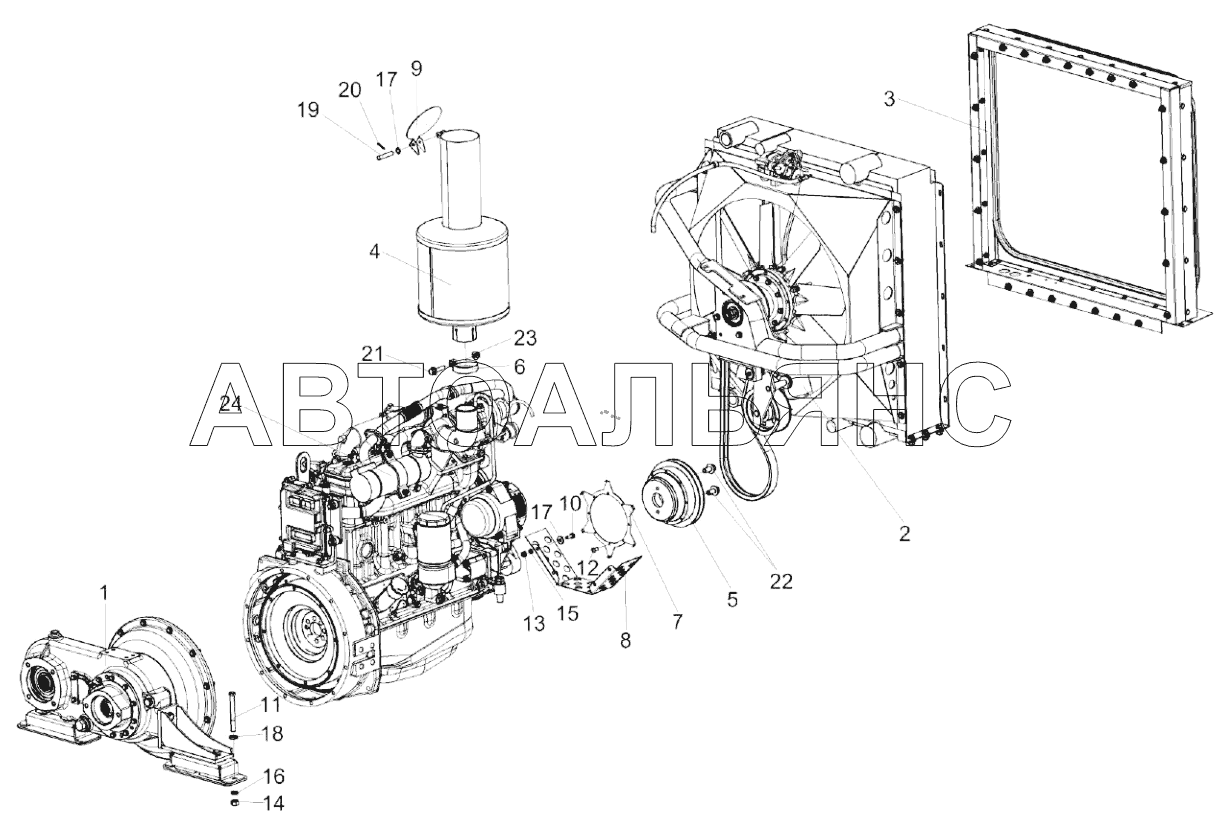

Установка двигателя КС-100-0116000 (лист 1) KС-100. Каталог 2020г.

Установка двигателя КС-100-0116000 (общий вид) KС-100 Установка двигателя КС-100-0116000 (лист 2) KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка двигателя

Заводской номер: КС-100-0116000 Количество на модель: 1
КС-100-0116000
1
1

Номер детали на чертеже:

1

Установка главного привода

Заводской номер: КС-100-0116030 Количество на модель: 1
КС-100-0116030
1
2

Номер детали на чертеже:

2

Установка радиатора

Заводской номер: КС-100-0116040 Количество на модель: 1
КС-100-0116040
1
3

Номер детали на чертеже:

3

Установка уплотнений

Заводской номер: КС-100-0116090 Количество на модель: 1
КС-100-0116090
1
4

Номер детали на чертеже:

4

Глушитель

Заводской номер: КС-100-0116100 Количество на модель: 1
КС-100-0116100
1
5

Номер детали на чертеже:

5

Шкив

Заводской номер: КС-100-0116001 Количество на модель: 1
КС-100-0116001
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: КС-100-0116428 Количество на модель: 1
КС-100-0116428
1
7

Номер детали на чертеже:

7

Звезда

Заводской номер: КС-100-0116433 Количество на модель: 1
КС-100-0116433
1
8

Номер детали на чертеже:

8

Экран

Заводской номер: КС-100-0116434 Количество на модель: 1
КС-100-0116434
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: КНС-6028-0116427 Количество на модель: 1
КНС-6028-0116427
1
10

Номер детали на чертеже:

10

Болт М6-6eХ16-7798

Заводской номер: Болт М6-6eХ16-7798 Количество на модель: 4
Болт М6-6eХ16-7798
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М14-6eХ130-7796 Количество на модель: 4
Болт М14-6eХ130-7796
4
12

Номер детали на чертеже:

12

Винт

Заводской номер: Винт B.М6-6eХ12-17473 Количество на модель: 6
Винт B.М6-6eХ12-17473
6
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 4
Гайка М6-6G-5915
4
14

Номер детали на чертеже:

14

Гайка М14-6G-5915

Заводской номер: Гайка М14-6G-5915 Количество на модель: 4
Гайка М14-6G-5915
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 4
Шайба 6Т.65Г-6402
4
16

Номер детали на чертеже:

16

Шайба 14Т.65Г-6402

Заводской номер: Шайба 14Т.65Г-6402 Количество на модель: 4
Шайба 14Т.65Г-6402
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 6
Шайба C 6.01-6958
6
18

Номер детали на чертеже:

18

Шайба

Заводской номер: Шайба C.14Х4.01-11371 Количество на модель: 4
Шайба C.14Х4.01-11371
4
19

Номер детали на чертеже:

19

Ось

Заводской номер: Ось 6-10 b12Х20-9650 Количество на модель: 1
Ось 6-10 b12Х20-9650
1
20

Номер детали на чертеже:

20

Шплинт

Заводской номер: Шплинт 1,6Х14-397 Количество на модель: 1
Шплинт 1,6Х14-397
1
21

Номер детали на чертеже:

21

Болт

Заводской номер: Болт DIN 6921-М8Х30-8.8-A-A3G Количество на модель: 1
Болт DIN 6921-М8Х30-8.8-A-A3G
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: Болт DIN 6921-М10Х20-8.8-A-A3G Количество на модель: 2
Болт DIN 6921-М10Х20-8.8-A-A3G
2
23

Номер детали на чертеже:

23

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 1
Гайка DIN 6923 М8-8-A-A3G
1
24

Номер детали на чертеже:

24

Дизель

Заводской номер: Д-245S3A-2518 Количество на модель: 1
Д-245S3A-2518
1
