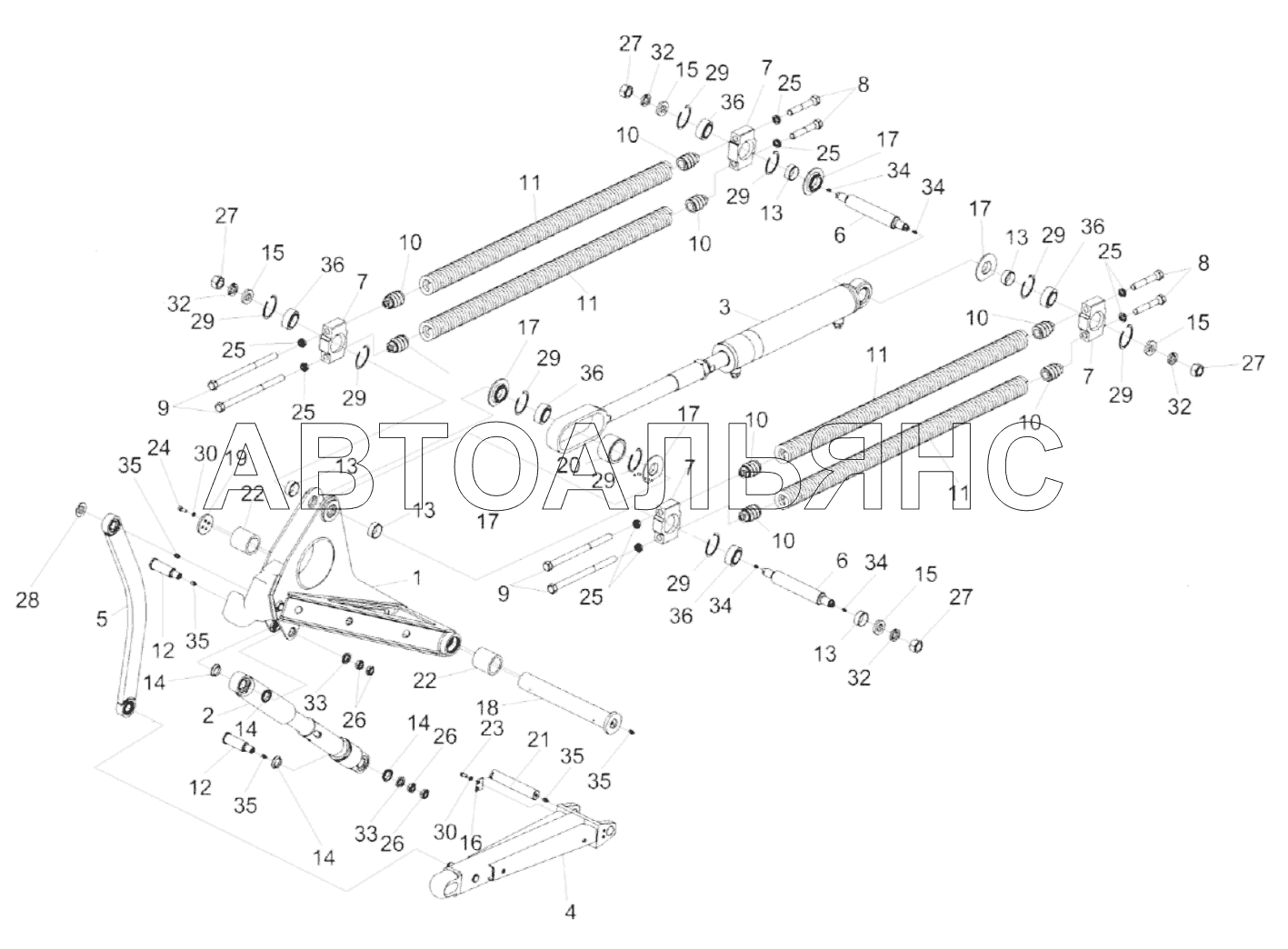

Установка механизма навески КС-100-0154000 (правая сторона) KС-100. Каталог 2020г.

Установка механизма навески КС-100-0154000 (левая сторона) KС-100 Растяжка КС-100-0154060 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма навески

Заводской номер: КС-100-0154000 Количество на модель: 1
КС-100-0154000
1

Номер детали на чертеже:

Рычаг

Заводской номер: КС-100-0154010-01 Количество на модель: 1
КС-100-0154010-01
1

Номер детали на чертеже:

Опора

Заводской номер: КС-100-0154030 Количество на модель: 4
КС-100-0154030
4

Номер детали на чертеже:

Пружина

Заводской номер: КС-100-0154040 Количество на модель: 4
КС-100-0154040
4

Номер детали на чертеже:

Ролик

Заводской номер: КС-200-0104080 Количество на модель: 1
КС-200-0104080
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КС-100-0154020-01 Количество на модель: 1
КС-100-0154020-01
1
2

Номер детали на чертеже:

2

Растяжка

Заводской номер: КС-100-0154060 Количество на модель: 1
КС-100-0154060
1
3

Номер детали на чертеже:

3

Гидроцилиндр

Заводской номер: КС-100-0154070 Количество на модель: 1
КС-100-0154070
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КС-100-0104030 Количество на модель: 1
КС-100-0104030
1
5

Номер детали на чертеже:

5

Штанга

Заводской номер: КС-200-0104050 Количество на модель: 1
КС-200-0104050
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: КС-100-0154601 Количество на модель: 2
КС-100-0154601
2
7

Номер детали на чертеже:

7

Опора

Заводской номер: КС-100-0154602 Количество на модель: 1
КС-100-0154602
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: КС-100-0154603 Количество на модель: 4
КС-100-0154603
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: КС-100-0154603-01 Количество на модель: 4
КС-100-0154603-01
4
10

Номер детали на чертеже:

10

Пробка

Заводской номер: КС-100-0154604 Количество на модель: 2
КС-100-0154604
2
11

Номер детали на чертеже:

11

Пружина

Заводской номер: КС-100-0154605 Количество на модель: 1
КС-100-0154605
1
12

Номер детали на чертеже:

12

Ось

Заводской номер: КС-100-0154613 Количество на модель: 2
КС-100-0154613
2
13

Номер детали на чертеже:

13

Втулка

Заводской номер: КС-100-0154801 Количество на модель: 4
КС-100-0154801
4
14

Номер детали на чертеже:

14

Втулка

Заводской номер: КС-100-0154808 Количество на модель: 4
КС-100-0154808
4
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КС-100-0104415 Количество на модель: 4
КС-100-0104415
4
16

Номер детали на чертеже:

16

Пластина

Заводской номер: КС-200-0104416 Количество на модель: 1
КС-200-0104416
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: КС-100-0104609 Количество на модель: 4
КС-100-0104609
4
18

Номер детали на чертеже:

18

Ось

Заводской номер: КС-100-0104625 Количество на модель: 1
КС-100-0104625
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: КС-100-0104626 Количество на модель: 1
КС-100-0104626
1
20

Номер детали на чертеже:

20

Ролик

Заводской номер: КС-200-0104608 Количество на модель: 1
КС-200-0104608
1
21

Номер детали на чертеже:

21

Ось

Заводской номер: КС-200-0104627 Количество на модель: 1
КС-200-0104627
1
22

Номер детали на чертеже:

22

Втулка

Заводской номер: КЗК-1420-0109001 Количество на модель:
КЗК-1420-0109001
23

Номер детали на чертеже:

23

Болт М8-6eХ16-7796

Заводской номер: Болт М8-6eХ16-7796 Количество на модель: 2
Болт М8-6eХ16-7796
2
24

Номер детали на чертеже:

24

Винт

Заводской номер: Винт М8-6eХ20-11738 Количество на модель: 4
Винт М8-6eХ20-11738
4
25

Номер детали на чертеже:

25

Гайка М18Х1,5-6G-2526

Заводской номер: Гайка М18Х1,5-6G-2526 Количество на модель: 4
Гайка М18Х1,5-6G-2526
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: Гайка М20Х1,5-6G-2526 Количество на модель: 4
Гайка М20Х1,5-6G-2526
4
27

Номер детали на чертеже:

27

Гайка

Заводской номер: Гайка М24-6G-5915 Количество на модель: 4
Гайка М24-6G-5915
4
28

Номер детали на чертеже:

28

Кольцо

Заводской номер: Кольцо В25.Хим.Фос.прм-13940 Количество на модель: 2
Кольцо В25.Хим.Фос.прм-13940
2
29

Номер детали на чертеже:

29

Кольцо В62-13941

Заводской номер: Кольцо В62-13941 Количество на модель: 2
Кольцо В62-13941
2
30

Номер детали на чертеже:

30

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 6
Шайба 8Т.65Г-6402
6
31

Номер детали на чертеже:

31

Шайба 18.65Г-6402

Заводской номер: Шайба 18.65Г-6402 Количество на модель: 4
Шайба 18.65Г-6402
4
32

Номер детали на чертеже:

32

Шайба

Заводской номер: Шайба 24Т.65Г-6402 Количество на модель: 4
Шайба 24Т.65Г-6402
4
33

Номер детали на чертеже:

33

Шайба

Заводской номер: Шайба C 20Х5.01-10450 Количество на модель: 2
Шайба C 20Х5.01-10450
2
34

Номер детали на чертеже:

34

Масленка

Заводской номер: Масленка 2.1.45.Ц6-19853 Количество на модель: 4
Масленка 2.1.45.Ц6-19853
4
35

Номер детали на чертеже:

35

Масленка 1.2.Ц6-19853

Заводской номер: Масленка 1.2.Ц6-19853 Количество на модель: 6
Масленка 1.2.Ц6-19853
6
36

Номер детали на чертеже:

36

Подшипник

Заводской номер: Подшипник ШСП40-3635 Количество на модель: 1
Подшипник ШСП40-3635
1
