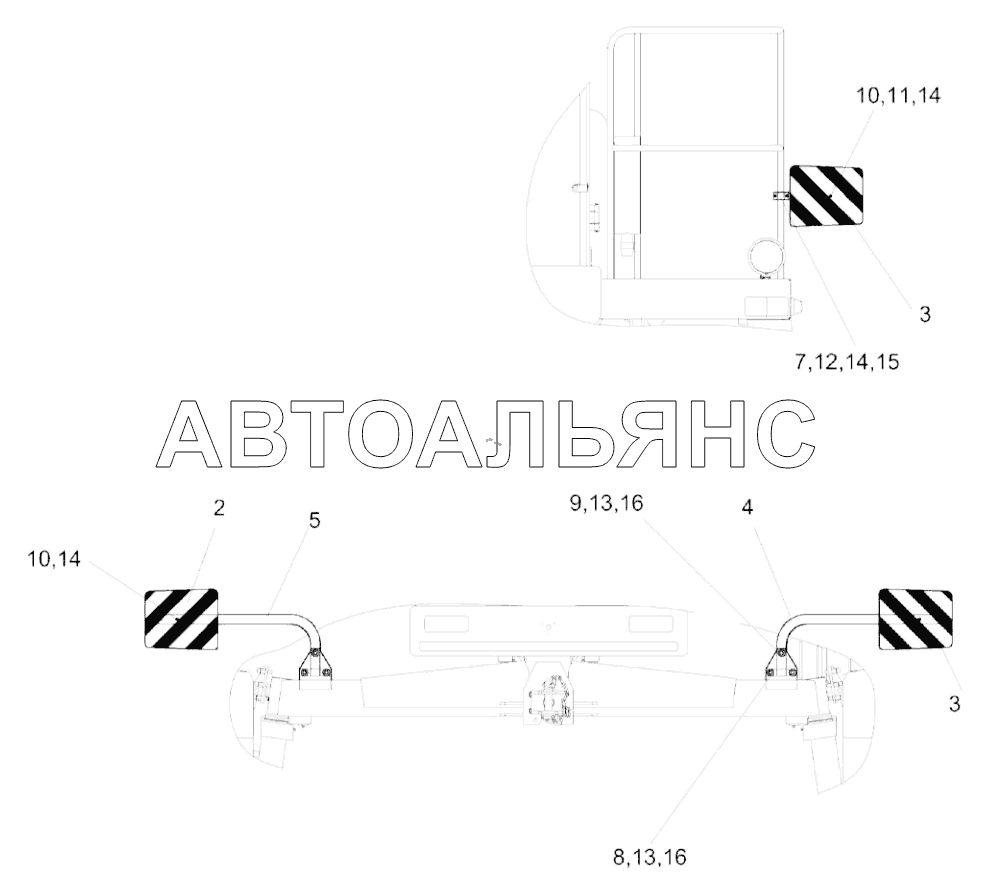

Установка светоображающих панелей КС-100-0100120 KС-100. Каталог 2020г.

Установка лестницы КС-100-0100110 KС-100 Установка щитков КС-200-0102000 KС-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка светоотражающих панелей

Заводской номер: КС-100-0100120 Количество на модель: 1
КС-100-0100120
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КС-100-0100200 Количество на модель: 1
КС-100-0100200
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КС-100-0100210 Количество на модель: 1
КС-100-0100210
1
3

Номер детали на чертеже:

3

Щиток

Заводской номер: КС-100-0100210-01 Количество на модель: 2
КС-100-0100210-01
2
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КС-100-0100230 Количество на модель: 1
КС-100-0100230
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КС-100-0100230-01 Количество на модель: 1
КС-100-0100230-01
1
6

Номер детали на чертеже:

6

Зажим

Заводской номер: КС-100-0100421 Количество на модель: 1
КС-100-0100421
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: Болт М8-6eх50-7796 Количество на модель: 2
Болт М8-6eх50-7796
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: Болт М10-6eх30-7796 Количество на модель: 4
Болт М10-6eх30-7796
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М10-6eх55-7796 Количество на модель: 2
Болт М10-6eх55-7796
2
10

Номер детали на чертеже:

10

Винт

Заводской номер: Винт B.М6-6eх12-17473 Количество на модель: 6
Винт B.М6-6eх12-17473
6
11

Номер детали на чертеже:

11

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 6
Гайка М6-6G-5915
6
12

Номер детали на чертеже:

12

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 2
Гайка М8-6G-5915
2
13

Номер детали на чертеже:

13

Гайка М10-6G-5915

Заводской номер: Гайка М10-6G-5915 Количество на модель: 6
Гайка М10-6G-5915
6
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 6
Шайба 6Т.65Г-6402
6
15

Номер детали на чертеже:

15

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 2
Шайба 8Т.65Г-6402
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба C 10.01-6958 Количество на модель: 12
Шайба C 10.01-6958
12
