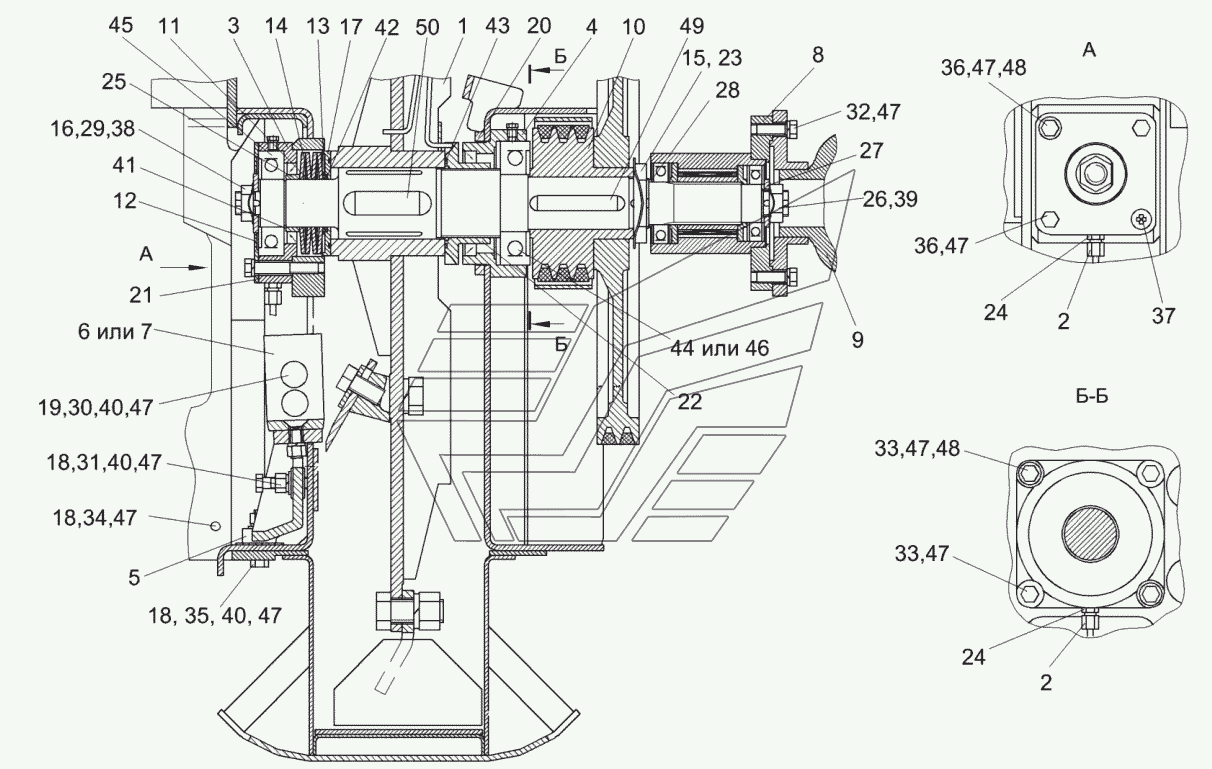

Установка вала с ротором ПКК-1-0100090 КПК-3000А (Палессе FH40A). Каталог 2010г.

Измельчитель ПКК-1-0100000 (лист 2) КПК-3000А (Палессе FH40A) Шкивы, ограждения привода ротора измельчителя КПК-3000А (Палессе FH40A)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Вал с ротором

Заводской номер: ПКК-1-0100090 Количество на модель: 1

ПКК-1-0100090

1

2

Номер детали на чертеже:

2

Маслопровод

Заводской номер: ПКК0100120А-01 Количество на модель: 2

ПКК0100120А-01

2

3

Номер детали на чертеже:

3

Корпус

Заводской номер: ПКК0100150-01 Количество на модель: 1

ПКК0100150-01

1

4

Номер детали на чертеже:

4

Корпус

Заводской номер: ПКК0100160-01 Количество на модель: 1

ПКК0100160-01

1

5

Номер детали на чертеже:

5

Противорез

Заводской номер: ПКК0100170-01 Количество на модель: 1

ПКК0100170-01

1

6

Номер детали на чертеже:

6

Пластина противорежущая

Заводской номер: ПКК0100350 Количество на модель: 2

ПКК0100350

2

7

Номер детали на чертеже:

7

Пластина противорежущая

Заводской номер: ПКК0100610 Количество на модель: 2

ПКК0100610

2

8

Номер детали на чертеже:

8

Муфта

Заводской номер: ПКК0110000 Количество на модель: 1

ПКК0110000

1

9

Номер детали на чертеже:

9

Вал карданный телескопический

Заводской номер: ПКК0141510 Количество на модель: 1

ПКК0141510

1

10

Номер детали на чертеже:

10

Шкив

Заводской номер: ПКК-1-0100602 Количество на модель: 1

ПКК-1-0100602

1

11

Номер детали на чертеже:

11

Кольцо распорное

Заводской номер: ПКК0100406 Количество на модель: 2

ПКК0100406

2

12

Номер детали на чертеже:

12

Крышка

Заводской номер: ПКК0100412-01 Количество на модель: 1

ПКК0100412-01

1

13

Номер детали на чертеже:

13

Шайба

Заводской номер: ПКК0100416 Количество на модель: 1

ПКК0100416

1

14

Номер детали на чертеже:

14

Пружина тарельчатая

Заводской номер: ПКК0100424-01 Количество на модель: 4

ПКК0100424-01

4

15

Номер детали на чертеже:

15

Шайба

Заводской номер: ПКК0100425 Количество на модель: 1

ПКК0100425

1

16

Номер детали на чертеже:

16

Шайба

Заводской номер: ПКК0100426 Количество на модель: 1

ПКК0100426

1

17

Номер детали на чертеже:

17

Шайба упорная

Заводской номер: ПКК0100428 Количество на модель: 1

ПКК0100428

1

18

Номер детали на чертеже:

18

Шайба

Заводской номер: ПКК0100449 Количество на модель: 9

ПКК0100449

9

19

Номер детали на чертеже:

19

Шайба

Заводской номер: ПКК0100449-01 Количество на модель: 4

ПКК0100449-01

4

20

Номер детали на чертеже:

20

Планка

Заводской номер: ПКК0100512-01 Количество на модель: 2

ПКК0100512-01

2

21

Номер детали на чертеже:

21

Прокладка

Заводской номер: ПКК0100518 Количество на модель: 3

ПКК0100518

3

22

Номер детали на чертеже:

22

Гайка

Заводской номер: ПКК0100603 Количество на модель: 1

ПКК0100603

1

23

Номер детали на чертеже:

23

Гайка

Заводской номер: ПКК0100608 Количество на модель: 1

ПКК0100608

1

24

Номер детали на чертеже:

24

Штуцер

Заводской номер: ПКК0100614 Количество на модель: 2

ПКК0100614

2

25

Номер детали на чертеже:

25

Втулка

Заводской номер: ПКК0100801 Количество на модель: 1

ПКК0100801

1

26

Номер детали на чертеже:

26

Шайба специальная

Заводской номер: ПКК0135431 Количество на модель: 2

ПКК0135431

2

27

Номер детали на чертеже:

27

Шайба

Заводской номер: ПКК0135432 Количество на модель: 1

ПКК0135432

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: КЗР0350401-02 Количество на модель: 1

КЗР0350401-02

1

29

Номер детали на чертеже:

29

Шайба стопорная

Заводской номер: КИС0103413 Количество на модель: 1

КИС0103413

1

30

Номер детали на чертеже:

30

Болт М12-6ех45-7786

Заводской номер: БолтМ12-6ех45-7786 Количество на модель: 4

БолтМ12-6ех45-7786

4

31

Номер детали на чертеже:

31

Болт М12-6ех50-7796

Заводской номер: БолтМ12-6ех50-7796 Количество на модель: 2

БолтМ12-6ех50-7796

2

32

Номер детали на чертеже:

32

Болт М12-6ех35-7796

Заводской номер: БолтМ12-6ех35-7796 Количество на модель: 13

БолтМ12-6ех35-7796

13

33

Номер детали на чертеже:

33

Болт

Заводской номер: БолтМ12-6ех40-7796 Количество на модель: 4

БолтМ12-6ех40-7796

4

34

Номер детали на чертеже:

34

Болт М12-6ех45-7796

Заводской номер: БолтМ12-6ех45-7796 Количество на модель: 11

БолтМ12-6ех45-7796

11

35

Номер детали на чертеже:

35

Болт М12-6ех55-7796

Заводской номер: БолтМ12-6ех55-7796 Количество на модель: 3

БолтМ12-6ех55-7796

3

36

Номер детали на чертеже:

36

Болт М12-6ех65-7796

Заводской номер: БолтМ12-6ех65-7796 Количество на модель: 4

БолтМ12-6ех65-7796

4

37

Номер детали на чертеже:

37

Винт В2.М12-6ех65-17475

Заводской номер: ВинтВ2.М12-6ех65-17475 Количество на модель: 1

ВинтВ2.М12-6ех65-17475

1

38

Номер детали на чертеже:

38

Гайка М24х2-6G-2526

Заводской номер: ГайкаМ24х2-6G-2526 Количество на модель: 1

ГайкаМ24х2-6G-2526

1

39

Номер детали на чертеже:

39

Гайка М27х2-6G-2526

Заводской номер: ГайкаМ27х2-6G-2526 Количество на модель: 2

ГайкаМ27х2-6G-2526

2

40

Номер детали на чертеже:

40

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 20

ГайкаМ12-6G-5915

20

41

Номер детали на чертеже:

41

Кольцо В50-13940

Заводской номер: В50-13940 Количество на модель: 1

В50-13940

1

42

Номер детали на чертеже:

42

Кольцо 054-060-36-2-2-18829-19853

Заводской номер: 054-060-36-2-2-18829-19853 Количество на модель: 1

054-060-36-2-2-18829-19853

1

43

Номер детали на чертеже:

43

Кольцо 090-095-30-2-2-18829-19833

Заводской номер: 090-095-30-2-2-18829-19833 Количество на модель: 2

090-095-30-2-2-18829-19833

2

44

Номер детали на чертеже:

44

Подшипник 150312 - 2893

Заводской номер: 150312-2893 Количество на модель: 1

150312-2893

1

45

Номер детали на чертеже:

45

Подшипник 60310А-17242

Заводской номер: 60310А-17242 Количество на модель: 1

60310А-17242

1

46

Номер детали на чертеже:

46

Подшипник 80312АС17-17242

Заводской номер: 80312АС17-17242 Количество на модель: 1

80312АС17-17242

1

47

Номер детали на чертеже:

47

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 44

Шайба12Т.65Г-6402

44

48

Номер детали на чертеже:

48

Шайба С.12.01-11371

Заводской номер: ШайбаС.12.01-11371 Количество на модель: 23

ШайбаС.12.01-11371

23

49

Номер детали на чертеже:

49

Шпонка 2-16х10х40 - 23360

Заводской номер: Шпонка2-16х10х40-23360 Количество на модель: 1

Шпонка2-16х10х40-23360

1

50

Номер детали на чертеже:

50

Шпонка 2-25х14х70 - 23360

Заводской номер: Шпонка2-25х14х70-23360 Количество на модель: 1

Шпонка2-25х14х70-23360

1
