Коробка трехскоростная ПКК 0135000Б-01 (лист 2) КПК-3000А (Палессе FH40A). Каталог 2010г.

Коробка трехскоростная ПКК 0135000Б-01 (лист 1) КПК-3000А (Палессе FH40A) Коробка трехскоростная ПКК 0135000Б-01 (лист 3) КПК-3000А (Палессе FH40A)

Вид отображения:

Детали справа

По ширине экрана

ПКК0135000Б-01

ПКК0135020А-01

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

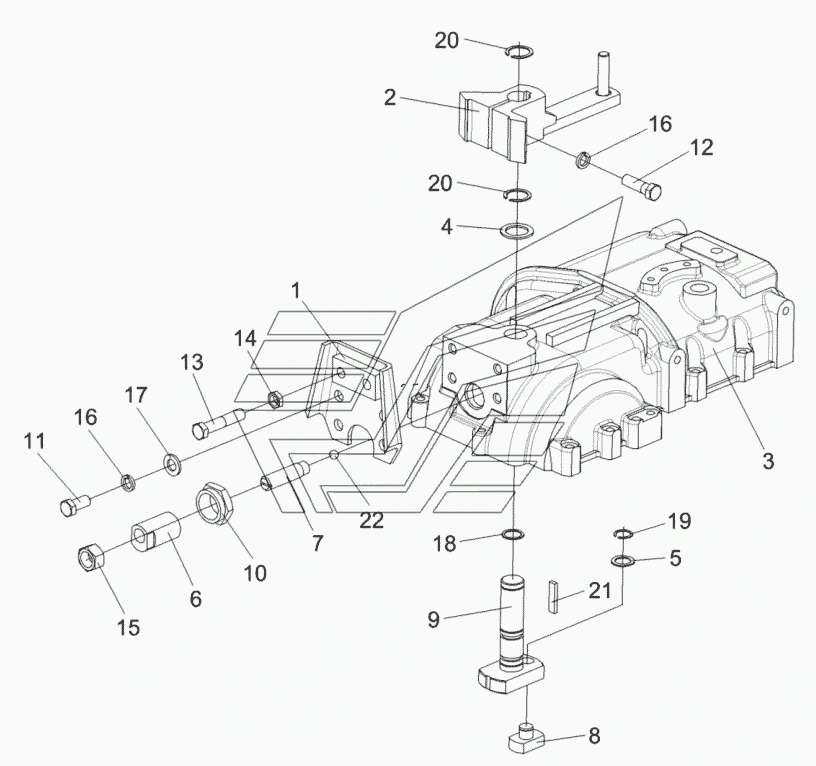

Номер детали на чертеже:

Коробка трехскоростная

Заводской номер: ПКК0135000Б-01 Количество на модель: 1

ПКК0135000Б-01

1

Номер детали на чертеже:

Стопорное устройство

Заводской номер: ПКК0135020А-01 Количество на модель: 1

ПКК0135020А-01

1

1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: ПКК0135180-01 Количество на модель: 1

ПКК0135180-01

1

2

Номер детали на чертеже:

2

Серьга пружинного амортизатора

Заводской номер: ПКК0129000В Количество на модель: 1

ПКК0129000В

1

3

Номер детали на чертеже:

3

Крышка

Заводской номер: ПКК0135209-01 Количество на модель: 1

ПКК0135209-01

1

4

Номер детали на чертеже:

4

Шайба

Заводской номер: ПКК0135417А Количество на модель: 1

ПКК0135417А

1

5

Номер детали на чертеже:

5

Шайба

Заводской номер: ПКК0135428 Количество на модель: 2

ПКК0135428

2

6

Номер детали на чертеже:

6

Гайка

Заводской номер: ПКК0135621 Количество на модель: 1

ПКК0135621

1

7

Номер детали на чертеже:

7

Винт

Заводской номер: ПКК0135628А Количество на модель: 1

ПКК0135628А

1

8

Номер детали на чертеже:

8

Палец

Заводской номер: ПКК0135669А Количество на модель: 1

ПКК0135669А

1

9

Номер детали на чертеже:

9

Эксцентрик

Заводской номер: ПКК0135679А Количество на модель: 1

ПКК0135679А

1

10

Номер детали на чертеже:

10

Гайка специальная

Заводской номер: ПКК0135682 Количество на модель: 1

ПКК0135682

1

11

Номер детали на чертеже:

11

Болт М12-6eх25-7796

Заводской номер: БолтМ12-6eх25-7796 Количество на модель: 4

БолтМ12-6eх25-7796

4

12

Номер детали на чертеже:

12

Болт М12-6eх40-7796

Заводской номер: БолтМ12-6eх40-7796 Количество на модель: 1

БолтМ12-6eх40-7796

1

13

Номер детали на чертеже:

13

Винт B.М12-6eх60-1482

Заводской номер: ВинтB.М12-6eх60-1482 Количество на модель: 2

ВинтB.М12-6eх60-1482

2

14

Номер детали на чертеже:

14

Гайка М12-6G-2526

Заводской номер: ГайкаМ12-6G-2526 Количество на модель: 2

ГайкаМ12-6G-2526

2

15

Номер детали на чертеже:

15

Гайка М16х1,5-6G-2526

Заводской номер: ГайкаМ16х1,5-6G-2526 Количество на модель: 1

ГайкаМ16х1,5-6G-2526

1

16

Номер детали на чертеже:

16

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 5

Шайба12Т.65Г-6402

5

17

Номер детали на чертеже:

17

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 4

ШайбаC.12.01-11371

4

18

Номер детали на чертеже:

18

Кольцо 021-025-25-2-2-18829-9833

Заводской номер: 021-025-25-2-2-18829-9833 Количество на модель: 1

021-025-25-2-2-18829-9833

1

19

Номер детали на чертеже:

19

Кольцо В15-13940

Заводской номер: В15-13940 Количество на модель: 2

В15-13940

2

20

Номер детали на чертеже:

20

Кольцо

Заводской номер: В25-13942 Количество на модель: 2

В25-13942

2

21

Номер детали на чертеже:

21

Шпонка 8х7х45-23360

Заводской номер: Шпонка8х7х45-23360 Количество на модель: 1

Шпонка8х7х45-23360

1

22

Номер детали на чертеже:

22

Шарик 9,525-100-3722

Заводской номер: Шарик9,525-100-3722 Количество на модель: 1

Шарик9,525-100-3722

1
