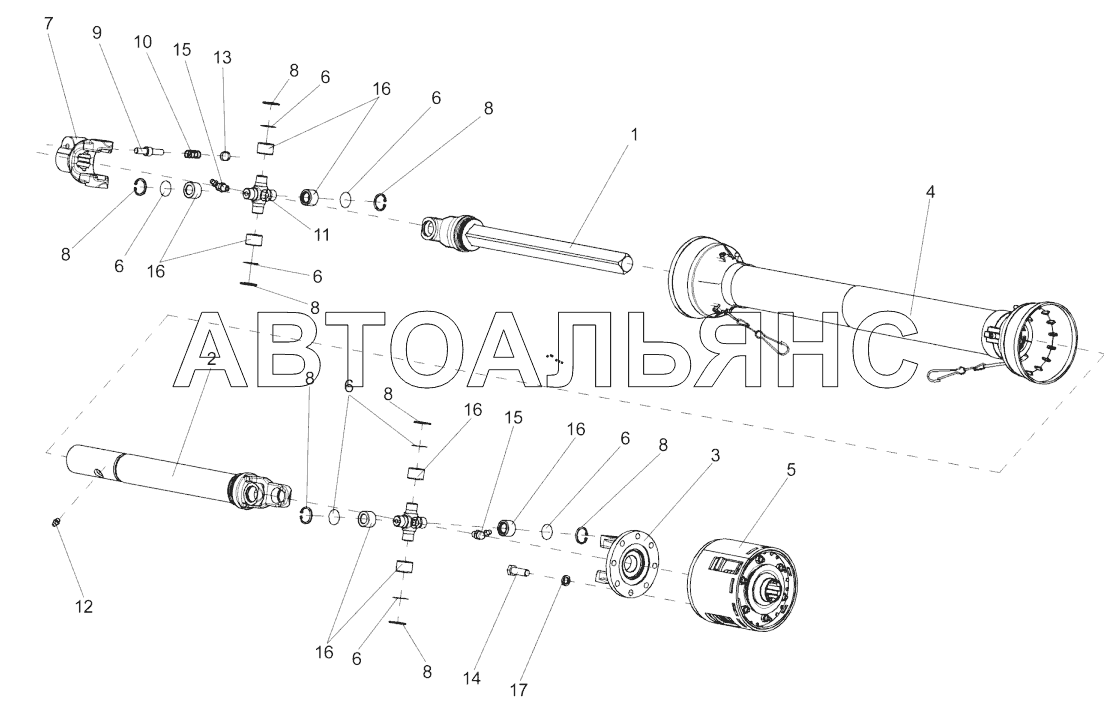

Вал карданный телескопический с защитным кожухом ПКК 0140000 КПК-3000 (ПАЛЕССЕ FH40). Каталог 2010г.

Установка валов карданных ПКК 0140000 и ПКК 0145000 КПК-3000 (ПАЛЕССЕ FH40) Вал карданный телескопический с муфтой ПКК 0145000 КПК-3000 (ПАЛЕССЕ FH40)

Вид отображения:

Детали справа

По ширине экрана

ПКК 0140000

ПКК 0145200

ПКК 0140170

ПКК 0140130-02

ПКК 0140120-04

ПКК 0140110-02

ПКК 0140100-02

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Вал карданный телескопический с защитным кожухом

Заводской номер: ПКК 0140000 Количество на модель: 1

ПКК 0140000

1

Номер детали на чертеже:

Крестовина с масленкой

Заводской номер: ПКК 0145200 Количество на модель: 1

ПКК 0145200

1

Номер детали на чертеже:

Вилка с фиксатором

Заводской номер: ПКК 0140170 Количество на модель: 1

ПКК 0140170

1

Номер детали на чертеже:

Шарнир с трубой

Заводской номер: ПКК 0140130-02 Количество на модель: 1

ПКК 0140130-02

1

Номер детали на чертеже:

Шарнир с валом

Заводской номер: ПКК 0140120-04 Количество на модель: 1

ПКК 0140120-04

1

Номер детали на чертеже:

Вал карданный телескопический

Заводской номер: ПКК 0140110-02 Количество на модель: 1

ПКК 0140110-02

1

Номер детали на чертеже:

Вал карданный телескопический с защитным кожухом

Заводской номер: ПКК 0140100-02 Количество на модель: 1

ПКК 0140100-02

1

1

Номер детали на чертеже:

1

Вилка с валом

Заводской номер: ПКК 0140140-04 Количество на модель: 1

ПКК 0140140-04

1

2

Номер детали на чертеже:

2

Вилка с трубой

Заводской номер: ПКК 0140150-02 Количество на модель: 1

ПКК 0140150-02

1

3

Номер детали на чертеже:

3

Вилка с фланцем

Заводской номер: ПКК 0140160 Количество на модель: 1

ПКК 0140160

1

4

Номер детали на чертеже:

4

Кожух

Заводской номер: ПКК 0140200-05 Количество на модель: 1

ПКК 0140200-05

1

5

Номер детали на чертеже:

5

Муфта предохранительная фрикционная

Заводской номер: 04.141.000А Количество на модель: 1

04.141.000А

1

6

Номер детали на чертеже:

6

Прокладка

Заводской номер: ПКК 0140501 Количество на модель: 14

ПКК 0140501

14

7

Номер детали на чертеже:

7

Вилка

Заводской номер: ПКК 0140602 Количество на модель: 1

ПКК 0140602

1

8

Номер детали на чертеже:

8

Кольцо пружинное упорное

Заводской номер: ПКК 0141502-01 Количество на модель: 4

ПКК 0141502-01

4

9

Номер детали на чертеже:

9

Палец

Заводской номер: ПКК 0141607-04 Количество на модель: 1

ПКК 0141607-04

1

10

Номер детали на чертеже:

10

Пружина

Заводской номер: ПКК 0141608-01 Количество на модель: 1

ПКК 0141608-01

1

11

Номер детали на чертеже:

11

Крестовина

Заводской номер: ПКК 0145611 Количество на модель: 1

ПКК 0145611

1

12

Номер детали на чертеже:

12

Масленка

Заводской номер: КЗР 0223603В Количество на модель: 1

КЗР 0223603В

1

13

Номер детали на чертеже:

13

Упор

Заводской номер: Н.051.04.005 Количество на модель: 1

Н.051.04.005

1

14

Номер детали на чертеже:

14

Болт М10-6ех30-7796

Заводской номер: Болт М10-6ех30-7796 Количество на модель: 8

Болт М10-6ех30-7796

8

15

Номер детали на чертеже:

15

Масленка

Заводской номер: Масленка 2.2-19853 Количество на модель: 1

Масленка 2.2-19853

1

16

Номер детали на чертеже:

16

Подшипник СН192819НРС10

Заводской номер: Подшипник СН192819НРС10 Количество на модель: 4

Подшипник СН192819НРС10

4

17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба 10 65Г-6402 Количество на модель: 8

Шайба 10 65Г-6402

8
