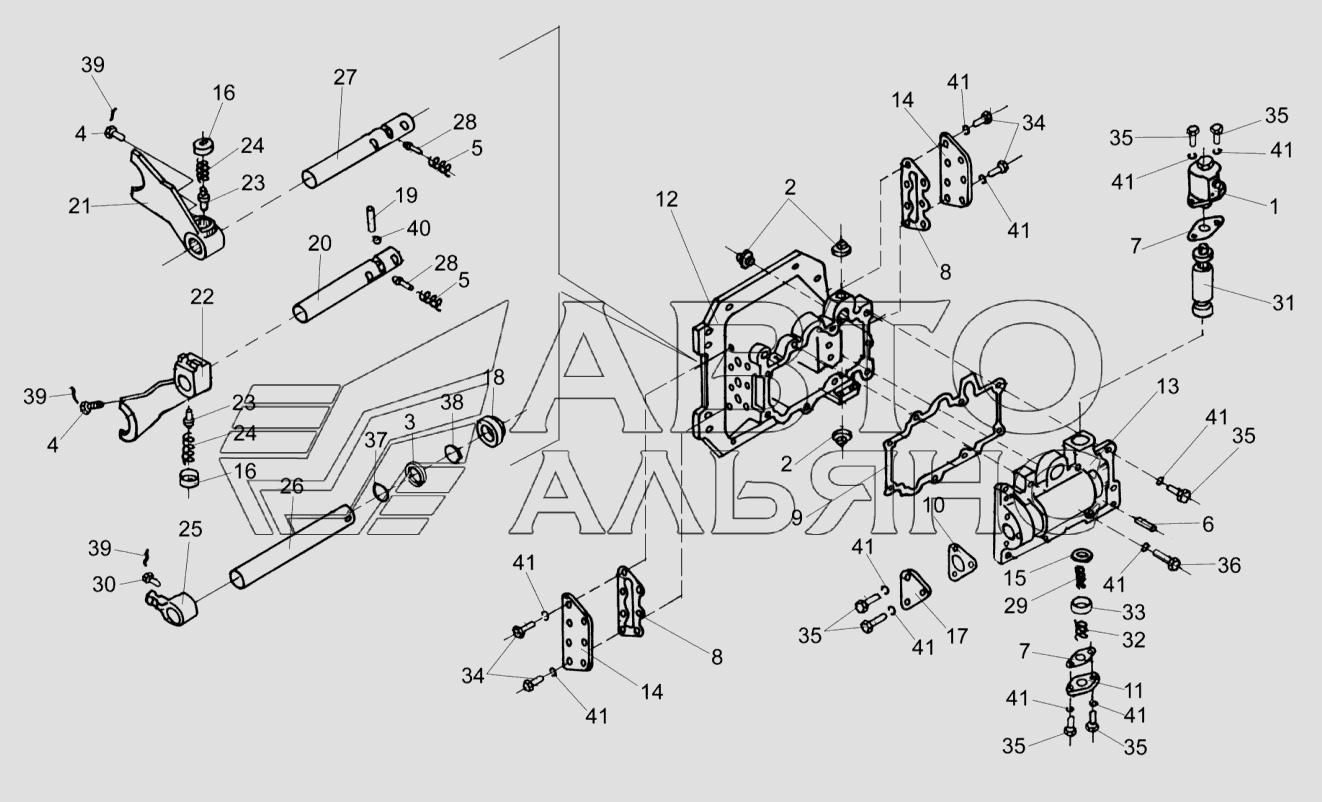

Механизм переключения диапазонов 3518020-46160 УЭС-2-250А. Каталог 2010г.

Корпус коробки диапазонов 3518020-46170 УЭС-2-250А Гидроцилиндр блокировки диапазонов 3518020-46330 УЭС-2-250А

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм переключения диапазонов

Заводской номер: 3518020-46160 Количество на модель: 1
3518020-46160
1
1

Номер детали на чертеже:

1

Гидроцилиндр блокировки диапазонов

Заводской номер: 3518020-46330 Количество на модель: 1
3518020-46330
1
2

Номер детали на чертеже:

2

Пробка

Заводской номер: КУЖ 0110615 Количество на модель: 3
КУЖ 0110615
3
3

Номер детали на чертеже:

3

Шайба

Заводской номер: УЭС 0302413 Количество на модель: 1
УЭС 0302413
1
4

Номер детали на чертеже:

4

Болт штока

Заводской номер: 60671Б Количество на модель: 2
60671Б
2
5

Номер детали на чертеже:

5

Пружина

Заводской номер: 61166 Количество на модель: 2
61166
2
6

Номер детали на чертеже:

6

Штифт

Заводской номер: 61327 Количество на модель: 2
61327
2
7

Номер детали на чертеже:

7

Прокладка корпуса блокировки

Заводской номер: 3518050-40008 Количество на модель: 2
3518050-40008
2
8

Номер детали на чертеже:

8

Прокладка крышки корпуса механизма переключения

Заводской номер: 3518020-40017 Количество на модель: 2
3518020-40017
2
9

Номер детали на чертеже:

9

Прокладка корпуса блокировки

Заводской номер: 3518020-40077 Количество на модель: 1
3518020-40077
1
10

Номер детали на чертеже:

10

Прокладка крышки блокировки

Заводской номер: 3518020-40079 Количество на модель: 1
3518020-40079
1
11

Номер детали на чертеже:

11

Крышка корпуса блокировки

Заводской номер: 3518020-40208 Количество на модель: 1
3518020-40208
1
12

Номер детали на чертеже:

12

Корпус механизма переключения диапазонов

Заводской номер: 3518020-41058 Количество на модель: 1
3518020-41058
1
13

Номер детали на чертеже:

13

Корпус блокировки

Заводской номер: 3518020-41059 Количество на модель: 1
3518020-41059
1
14

Номер детали на чертеже:

14

Крышка корпуса механизма переключения

Заводской номер: 3518020-44004-01 Количество на модель: 2
3518020-44004-01
2
15

Номер детали на чертеже:

15

Шайба валика блокировки

Заводской номер: 3518020-44035 Количество на модель: 1
3518020-44035
1
16

Номер детали на чертеже:

16

Гайка пружин вилок

Заводской номер: 3518020-44068 Количество на модель: 1
3518020-44068
1
17

Номер детали на чертеже:

17

Крышка блокировки

Заводской номер: 3518020-44071 Количество на модель: 1
3518020-44071
1
18

Номер детали на чертеже:

18

Гайка уплотнения штока

Заводской номер: 3518020-46023 Количество на модель: 1
3518020-46023
1
19

Номер детали на чертеже:

19

Штифт установочный

Заводской номер: 3518020-46024 Количество на модель: 1
3518020-46024
1
20

Номер детали на чертеже:

20

Шток верхний переключения диапазонов

Заводской номер: 3518020-46149-01 Количество на модель: 1
3518020-46149-01
1
21

Номер детали на чертеже:

21

Вилка переключения нижняя

Заводской номер: 3518020-43200 Количество на модель: 1
3518020-43200
1
21

Номер детали на чертеже:

21

Вилка переключения нижняя

Заводской номер: 3518020-46154 Количество на модель: 1
3518020-46154
1
22

Номер детали на чертеже:

22

Вилка переключения верхняя

Заводской номер: 3518020-43210 Количество на модель: 1
3518020-43210
1
22

Номер детали на чертеже:

22

Вилка переключения верхняя

Заводской номер: 3518020-46155 Количество на модель: 1
3518020-46155
1
23

Номер детали на чертеже:

23

Штифт вилки переключения

Заводской номер: 3518020-46156 Количество на модель: 1
3518020-46156
1
24

Номер детали на чертеже:

24

Пружина штифта вилки

Заводской номер: 3518020-46157 Количество на модель: 1
3518020-46157
1
25

Номер детали на чертеже:

25

Рычаг вилок переключения

Заводской номер: 3518020-46162 Количество на модель: 1
3518020-46162
1
26

Номер детали на чертеже:

26

Шток управления

Заводской номер: 3518020-46167 Количество на модель: 1
3518020-46167
1
27

Номер детали на чертеже:

27

Шток нижний переключения диапазонов

Заводской номер: 3518020-46168-01 Количество на модель: 1
3518020-46168-01
1
28

Номер детали на чертеже:

28

Фиксатор штока диапазонов

Заводской номер: 3518020-46203 Количество на модель: 2
3518020-46203
2
29

Номер детали на чертеже:

29

Пружина внутренняя блокировки

Заводской номер: 3518020-46221 Количество на модель: 1
3518020-46221
1
30

Номер детали на чертеже:

30

Болт штока

Заводской номер: 3518020-46366 Количество на модель: 1
3518020-46366
1
31

Номер детали на чертеже:

31

Шток блокировки

Заводской номер: 3518020-46509 Количество на модель: 1
3518020-46509
1
32

Номер детали на чертеже:

32

Пружина возвратная гидроцилиндра блокировки

Заводской номер: 3518050-46041 Количество на модель: 1
3518050-46041
1
33

Номер детали на чертеже:

33

Втулка ограничительная

Заводской номер: 3518020-48094 Количество на модель: 1
3518020-48094
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: Болт Количество на модель: 17
Болт
17
37

Номер детали на чертеже:

37

Кольцо

Заводской номер: Кольцо Количество на модель: 1
Кольцо
1
39

Номер детали на чертеже:

39

Проволока

Заводской номер: Проволока Количество на модель: 3
Проволока
3
40

Номер детали на чертеже:

40

Шарик

Заводской номер: Шарик Количество на модель: 2
Шарик
2
41

Номер детали на чертеже:

41

Шайба

Заводской номер: Шайба Количество на модель: 27
Шайба
27
