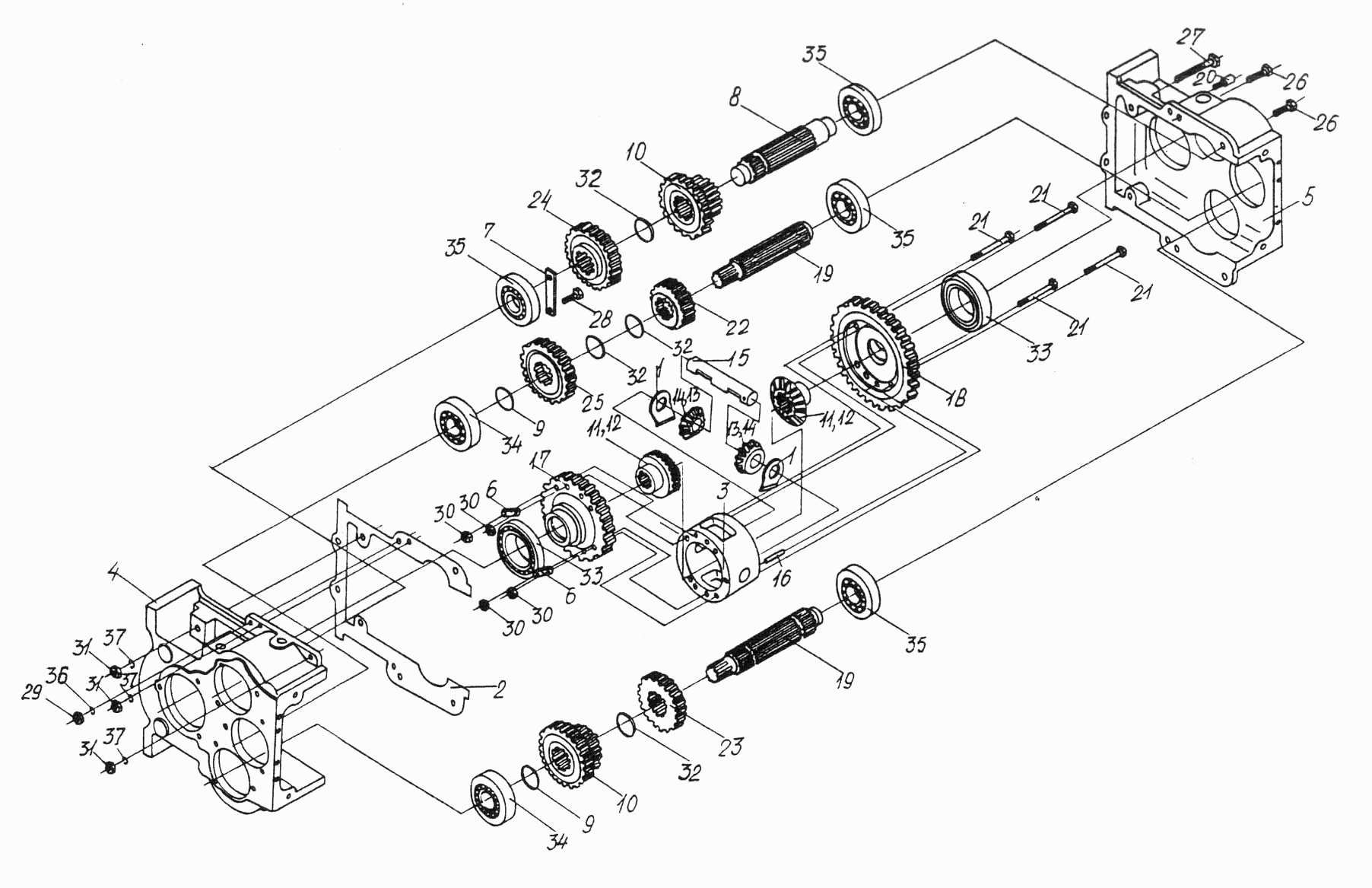

Коробка диапазонов, валы и шестерни 3518020-46150 УЭС Полесье-250. Каталог 2006г.

Коробка диапазонов 3518020-46150 УЭС Полесье-250 Механизм переключения диапазонов 3518020-46160 УЭС Полесье-250

Вид отображения:

Детали справа

По ширине экрана

3518020-43190

3518020-46170

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Дифференциал

Заводской номер: 3518020-43190 Количество на модель: 1

3518020-43190

1

Номер детали на чертеже:

Корпус коробки диапазонов

Заводской номер: 3518020-46170 Количество на модель: 1

3518020-46170

1

1

Номер детали на чертеже:

1

Шайба упорная

Заводской номер: 3518020-40018 Количество на модель: 2

3518020-40018

2

2

Номер детали на чертеже:

2

Прокладака корпуса коробки диапазонов

Заводской номер: 3518020-40095 Количество на модель: 1

3518020-40095

1

3

Номер детали на чертеже:

3

Корпус дифференциала

Заводской номер: 3518020-41048 Количество на модель: 1

3518020-41048

1

4

Номер детали на чертеже:

4

Корпус коробки диапазонов

Заводской номер: 3518020-41139 Количество на модель: 1

3518020-41139

1

5

Номер детали на чертеже:

5

Корпус коробки диапазонов

Заводской номер: 3518020-41141 Количество на модель: 1

3518020-41141

1

6

Номер детали на чертеже:

6

Пластина стопорная

Заводской номер: 3518020-44001 Количество на модель: 4

3518020-44001

4

7

Номер детали на чертеже:

7

Пластина стопорная

Заводской номер: 3518020-45018 Количество на модель: 1

3518020-45018

1

8

Номер детали на чертеже:

8

Вал промежуточный

Заводской номер: 3518020-46007 Количество на модель: 1

3518020-46007

1

9

Номер детали на чертеже:

9

Кольцо распорное

Заводской номер: 3518020-46009 Количество на модель: 2

3518020-46009

2

10

Номер детали на чертеже:

10

Блок шестерен

Заводской номер: 3518020-46013 Количество на модель: 2

3518020-46013

2

11

Номер детали на чертеже:

11

Шестерня полуоси

Заводской номер: 3518020-46017 Количество на модель: 2

3518020-46017

2

12

Номер детали на чертеже:

12

Шестерня полуоси

Заводской номер: 3518020-46017-А Количество на модель: 2

3518020-46017-А

2

13

Номер детали на чертеже:

13

Сателлит

Заводской номер: 3518020-46025 Количество на модель: 2

3518020-46025

2

14

Номер детали на чертеже:

14

Сателит

Заводской номер: 3518020-46025А Количество на модель: 2

3518020-46025А

2

15

Номер детали на чертеже:

15

Ось

Заводской номер: 3518020-46026 Количество на модель: 1

3518020-46026

1

16

Номер детали на чертеже:

16

Штифт

Заводской номер: 3518020-46027 Количество на модель: 1

3518020-46027

1

17

Номер детали на чертеже:

17

Шестерня малая дифференциала

Заводской номер: 3518020-46152 Количество на модель: 1

3518020-46152

1

18

Номер детали на чертеже:

18

Шестерня большая дифференциала

Заводской номер: 3518020-46153 Количество на модель: 1

3518020-46153

1

19

Номер детали на чертеже:

19

Вал первичный

Заводской номер: 3518020-46173 Количество на модель: 2

3518020-46173

2

20

Номер детали на чертеже:

20

Штифт корпуса коробки диапазонов

Заводской номер: 3518020-46183 Количество на модель: 2

3518020-46183

2

21

Номер детали на чертеже:

21

Болт дифференциала

Заводской номер: 3518020-46199 Количество на модель: 8

3518020-46199

8

22

Номер детали на чертеже:

22

Шестерня ведомая промежуточного вала

Заводской номер: 3518020-46353 Количество на модель: 1

3518020-46353

1

23

Номер детали на чертеже:

23

Шестерня ведомая промежуточного вала

Заводской номер: 3518020-46354 Количество на модель: 1

3518020-46354

1

24

Номер детали на чертеже:

24

Шестерня промежуточного вала

Заводской номер: 3518020-46483 Количество на модель: 1

3518020-46483

1

25

Номер детали на чертеже:

25

Шестерня ведущая

Заводской номер: 3518020-46484 Количество на модель: 1

3518020-46484

1

26

Номер детали на чертеже:

26

Болт М12х1,25-6gх55

Заводской номер: Болт М12х1,25-6gх55 Количество на модель: 6

Болт М12х1,25-6gх55

6

27

Номер детали на чертеже:

27

Болт М12х1,25-6gх120

Заводской номер: Болт М12х1,25-6gх120 Количество на модель: 2

Болт М12х1,25-6gх120

2

28

Номер детали на чертеже:

28

Болт М14-6gх50-7798

Заводской номер: Болт М14-6gх50-7798 Количество на модель: 2

Болт М14-6gх50-7798

2

29

Номер детали на чертеже:

29

Гайка М10.6Н-5915

Заводской номер: Гайка М10.6Н-5915 Количество на модель: 2

Гайка М10.6Н-5915

2

30

Номер детали на чертеже:

30

Гайка М12х1,25.6Н-5927

Заводской номер: Гайка М12х1,25.6Н-5927 Количество на модель: 8

Гайка М12х1,25.6Н-5927

8

31

Номер детали на чертеже:

31

Гайка М12х1,25.6Н-15523

Заводской номер: Гайка М12х1,25.6Н-15523 Количество на модель: 8

Гайка М12х1,25.6Н-15523

8

32

Номер детали на чертеже:

32

Кольцо С50-13942

Заводской номер: Кольцо С50-13942 Количество на модель: 4

Кольцо С50-13942

4

33

Номер детали на чертеже:

33

Подшипник 215К5-8338

Заводской номер: Подшипник 215К5-8338 Количество на модель: 2

Подшипник 215К5-8338

2

067661

215 (6215) 215

Код: 067661

Артикул: 215 (6215), 215

Производитель:

34

Номер детали на чертеже:

34

Подшипник 309К-8338

Заводской номер: Подшипник 309К-8338 Количество на модель: 2

Подшипник 309К-8338

2

35

Номер детали на чертеже:

35

Подшипник 407-8338

Заводской номер: Подшипник 407-8338 Количество на модель: 4

Подшипник 407-8338

4

016801

407 (6407) 407

Код: 016801

Артикул: 407 (6407), 407

Производитель:

36

Номер детали на чертеже:

36

Шайба 10Т.65Г-6402

Заводской номер: Шайба 10Т.65Г-6402 Количество на модель: 2

Шайба 10Т.65Г-6402

2

37

Номер детали на чертеже:

37

Шайба 12Т.65Г-6402

Заводской номер: Шайба 12Т.65Г-6402 Количество на модель: 8

Шайба 12Т.65Г-6402

8
