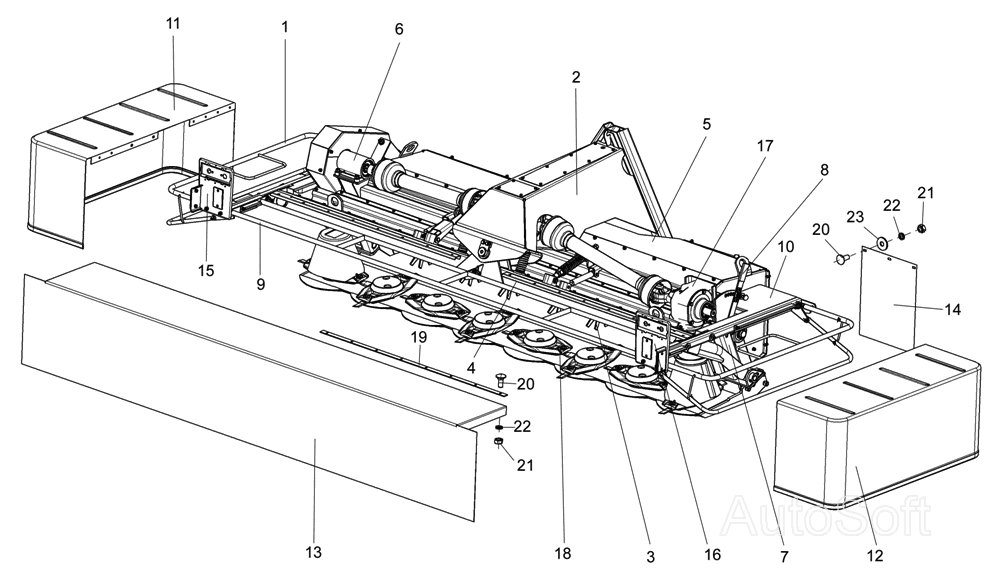

Центральная секция КПР-1-9300000 КПР-9 Полесье-СН-90. Каталог 2006г.

Устройство натяжное КПР 9206000-01 (левой секции) КПР-9 Полесье-СН-90 Установка рамы КПР-1-9301000 КПР-9 Полесье-СН-90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рамка

Заводской номер: КПР-1-9217000 Количество на модель: 2
КПР-1-9217000
2
2

Номер детали на чертеже:

2

Рама

Заводской номер: КПР-1-9301000 Количество на модель: 1
КПР-1-9301000
1
3

Номер детали на чертеже:

3

Устройство бильное

Заводской номер: КПР-1-9302000 Количество на модель: 1
КПР-1-9302000
1
4

Номер детали на чертеже:

4

Коромысло

Заводской номер: КПР-1-9304000 Количество на модель: 1
КПР-1-9304000
1
5

Номер детали на чертеже:

5

Каркас

Заводской номер: КПР-1-9305000 Количество на модель: 1
КПР-1-9305000
1
6

Номер детали на чертеже:

6

Контрпривод

Заводской номер: КПР-1-9306000 Количество на модель: 1
КПР-1-9306000
1
7

Номер детали на чертеже:

7

Рама

Заводской номер: КПР-1-9308000 Количество на модель: 1
КПР-1-9308000
1
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: КПР-1-9310000 Количество на модель: 1
КПР-1-9310000
1
9

Номер детали на чертеже:

9

Рамка

Заводской номер: КПР-1-9317050 Количество на модель: 1
КПР-1-9317050
1
10

Номер детали на чертеже:

10

Опора

Заводской номер: КПР-1-9317070 Количество на модель: 1
КПР-1-9317070
1
11

Номер детали на чертеже:

11

Полог

Заводской номер: КПР-1-9318000 Количество на модель: 1
КПР-1-9318000
1
12

Номер детали на чертеже:

12

Полог

Заводской номер: КПР-1-9318000-01 Количество на модель: 1
КПР-1-9318000-01
1
13

Номер детали на чертеже:

13

Полог

Заводской номер: КПР-1-9318010 Количество на модель: 1
КПР-1-9318010
1
14

Номер детали на чертеже:

14

Пластина

Заводской номер: КПР-1-9318090 Количество на модель: 1
КПР-1-9318090
1
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: КПР-1-9328000 Количество на модель: 1
КПР-1-9328000
1
16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КПР-1-9328000-01 Количество на модель: 1
КПР-1-9328000-01
1
17

Номер детали на чертеже:

17

Редуктор (фирма KUHN)

Заводской номер: К 7000190 Количество на модель: 1
К 7000190
1
18

Номер детали на чертеже:

18

Брус режущий правый (фирма KUHN)

Заводской номер: Брус режущий правый (фирма KUHN) Количество на модель: 1
Брус режущий правый (фирма KUHN)
1
19

Номер детали на чертеже:

19

Планка

Заводской номер: КПР-1-9300409 Количество на модель: 2
КПР-1-9300409
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: М8-6ех20-7802 Количество на модель: 53
М8-6ех20-7802
53
21

Номер детали на чертеже:

21

Гайка

Заводской номер: М8-6G-5915 Количество на модель: 78
М8-6G-5915
78
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 8Т 65Г-6402 Количество на модель: 127
8Т 65Г-6402
127
23

Номер детали на чертеже:

23

Шайба

Заводской номер: А.8.01-6958 Количество на модель: 7
А.8.01-6958
7
