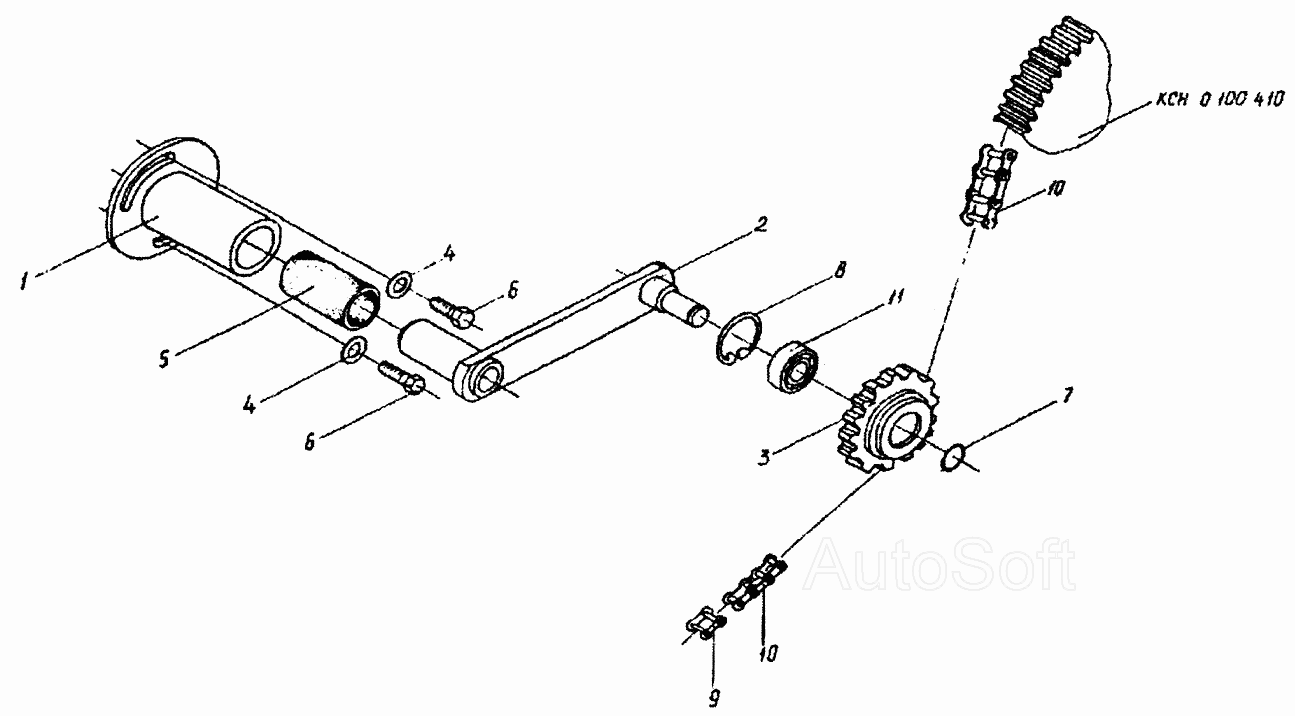

Натяжное устройство КСН-6. Каталог 2005г.

Устройство шнека КСН-6 Установка дообрезчика КСН-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Натяжное устройство

Заводской номер: КСН0100400А Количество на модель: 1
КСН0100400А
1

Номер детали на чертеже:

Амортизатор

Заводской номер: КСН0100380А Количество на модель: 1
КСН0100380А
1
1

Номер детали на чертеже:

1

Стакан

Заводской номер: КСН0100360А Количество на модель: 1
КСН0100360А
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КСН0100470А Количество на модель: 1
КСН0100470А
1
3

Номер детали на чертеже:

3

Звездочка

Заводской номер: КСН0100632 Количество на модель: 1
КСН0100632
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: КСН0100665 Количество на модель: 2
КСН0100665
2
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КИС0205001А Количество на модель: 1
КИС0205001А
1
6

Номер детали на чертеже:

6

Болт М10-6gх20-7796

Заводской номер: [Болт М10-6gх20-7796] Количество на модель: 2
[Болт М10-6gх20-7796]
2
7

Номер детали на чертеже:

7

Кольцо 817-13940

Заводской номер: [Кольцо 817-13940] Количество на модель: 1
[Кольцо 817-13940]
1
8

Номер детали на чертеже:

8

Кольцо В40-13943

Заводской номер: [Кольцо В40-13943] Количество на модель: 1
[Кольцо В40-13943]
1
9

Номер детали на чертеже:

9

Звено С-ПР-19,5-3180-13568

Заводской номер: [Звено С-ПР-19,5-3180-13568] Количество на модель: 1
[Звено С-ПР-19,5-3180-13568]
1
10

Номер детали на чертеже:

10

Цепь ПР-19,5-3180-13568 (L=1638,3, 86 звеньев)

Заводской номер: [Цепь ПР-19,5-3180-13568 (L=1638,3, 86 звеньев)] Количество на модель: 1
[Цепь ПР-19,5-3180-13568 (L=1638,3, 86 звеньев)]
1
11

Номер детали на чертеже:

11

Подшипник 1805038882

Заводской номер: [Подшипник 1805038882] Количество на модель: 1
[Подшипник 1805038882]
1
