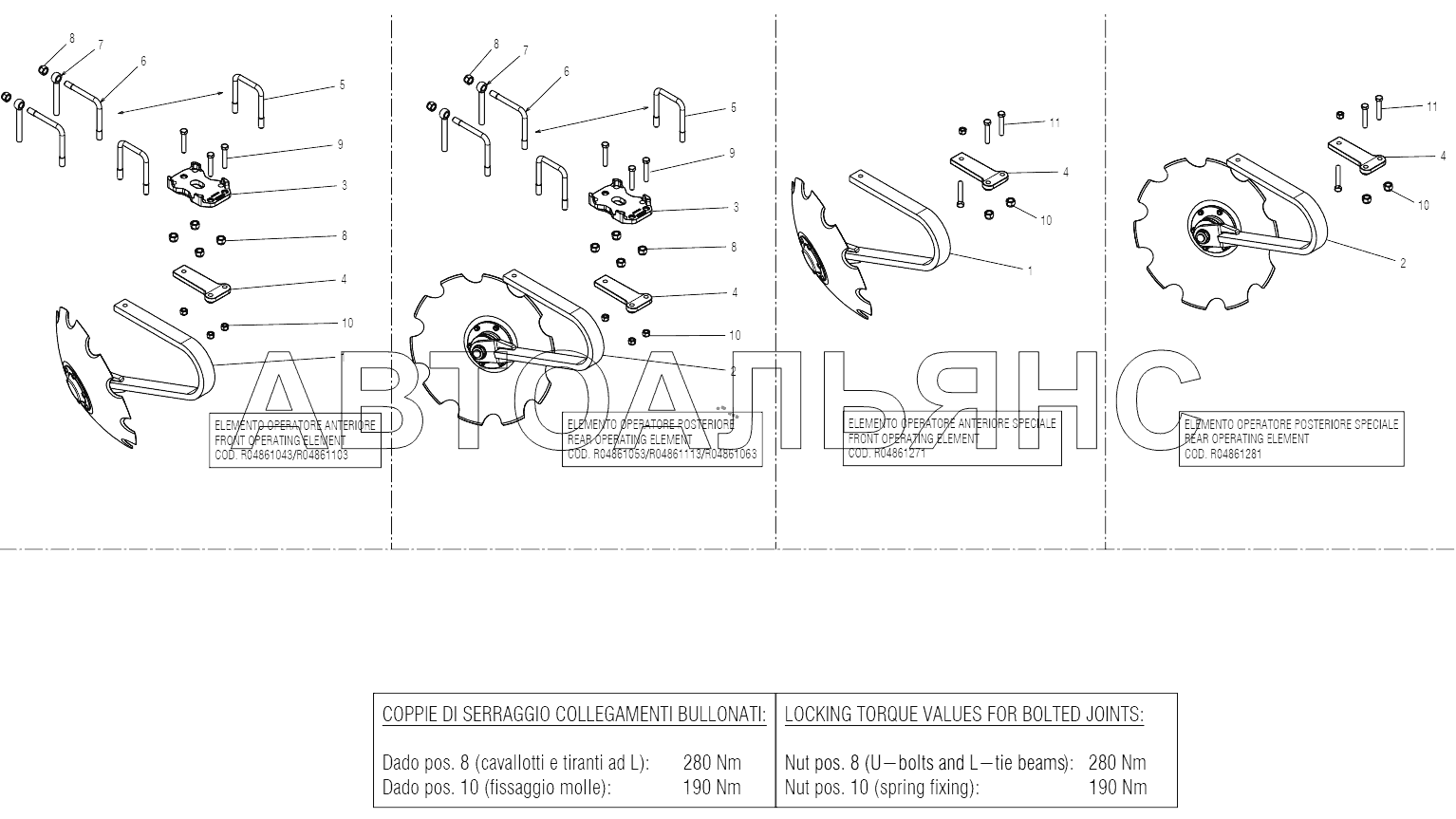

Operating elements assembly UFO TZAR C. Каталог 2014г.

Hydraulic plant towing trolley 600 UFO TZAR C Front operating element UFO TZAR C

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

See tav. Elan.01

Заводской номер: SEE TAV. ELAN.01 Количество на модель:
SEE TAV. ELAN.01
2

Номер детали на чертеже:

2

See tav. Elpos.01

Заводской номер: SEE TAV. ELPOS.01 Количество на модель:
SEE TAV. ELPOS.01
3

Номер детали на чертеже:

3

Spring mounting bracket

Заводской номер: R18119231 Количество на модель:
R18119231
4

Номер детали на чертеже:

4

Bottom bracket

Заводской номер: R18127452 Количество на модель:
R18127452
5

Номер детали на чертеже:

5

U bolt

Заводской номер: R18120091 Количество на модель:
R18120091
6

Номер детали на чертеже:

6

L bolt

Заводской номер: R18125741 Количество на модель:
R18125741
7

Номер детали на чертеже:

7

Eye-bolt

Заводской номер: R18125401 Количество на модель:
R18125401
8

Номер детали на чертеже:

8

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
9

Номер детали на чертеже:

9

Screw

Заводской номер: F01020264 Количество на модель:
F01020264
10

Номер детали на чертеже:

10

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
11

Номер детали на чертеже:

11

Bolt

Заводской номер: F01020285 Количество на модель:
F01020285
