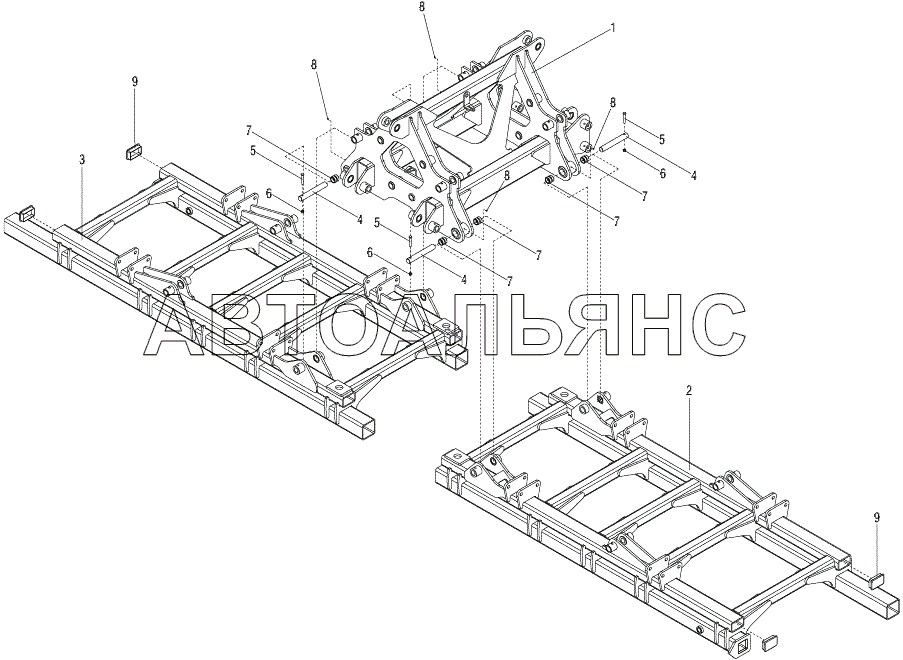

MAIN FRAME UFO TZAR. Каталог 2010г.

ROLLER CONNECTIONS UFO TZAR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CENTRAL FRAME

Заводской номер: R18116120 Количество на модель:
R18116120
2

Номер детали на чертеже:

2

LEFT LATERAL FRAME

Заводской номер: R18116850 Количество на модель:
R18116850
3

Номер детали на чертеже:

3

RIGHT LATERAL FRAME

Заводской номер: R18116790 Количество на модель:
R18116790
4

Номер детали на чертеже:

4

Bolt coupling arm

Заводской номер: R17210300 Количество на модель:
R17210300
5

Номер детали на чертеже:

5

Screw

Заводской номер: F01020125 Количество на модель:
F01020125
6

Номер детали на чертеже:

6

Nut

Заводской номер: F01230048 Количество на модель:
F01230048
7

Номер детали на чертеже:

7

Bushing arm

Заводской номер: G15322860 Количество на модель:
G15322860
8

Номер детали на чертеже:

8

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
9

Номер детали на чертеже:

9

PLUG PIPE 120X80 TK.5-8

Заводской номер: F05100157 Количество на модель:
F05100157
