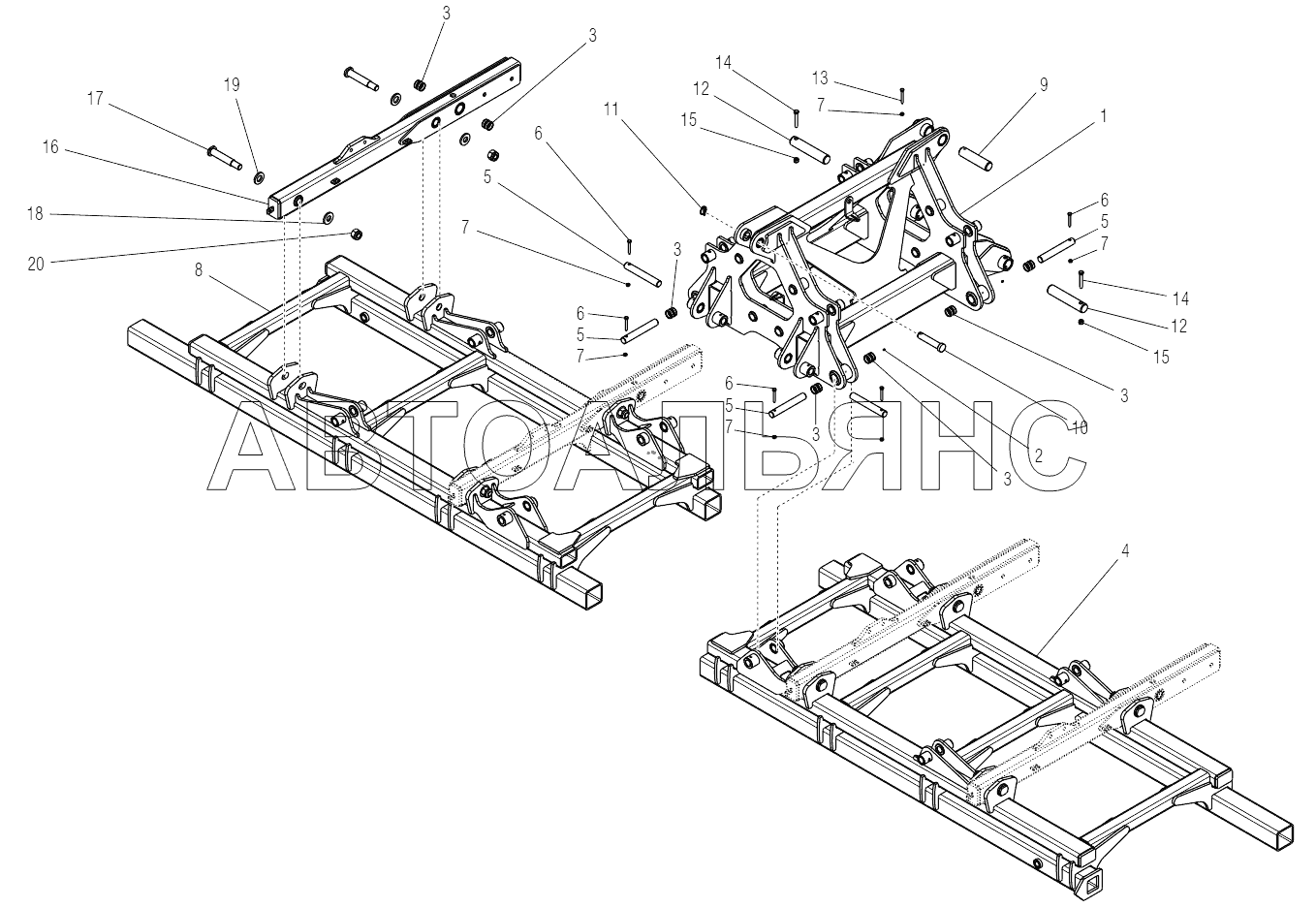

Main Frame UFO TZAR. Каталог 2012г.

Rudder UFO TZAR

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame support

Заводской номер: R18116122 Количество на модель:
R18116122
2

Номер детали на чертеже:

2

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
3

Номер детали на чертеже:

3

Bushing arm

Заводской номер: G15322860 Количество на модель:
G15322860
4

Номер детали на чертеже:

4

Left side frame

Заводской номер: R18116852 Количество на модель:
R18116852
5

Номер детали на чертеже:

5

Bolt coupling arm

Заводской номер: R17210300 Количество на модель:
R17210300
6

Номер детали на чертеже:

6

Screw

Заводской номер: F01020125 Количество на модель:
F01020125
7

Номер детали на чертеже:

7

NUT M10X1,5 D980 8 ZN

Заводской номер: F01220033 Количество на модель:
F01220033
8

Номер детали на чертеже:

8

Right side frame

Заводской номер: R18116792 Количество на модель:
R18116792
9

Номер детали на чертеже:

9

Bolt

Заводской номер: G16115650 Количество на модель:
G16115650
10

Номер детали на чертеже:

10

Bolt

Заводской номер: F20100124 Количество на модель:
F20100124
11

Номер детали на чертеже:

11

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
12

Номер детали на чертеже:

12

Pin

Заводской номер: M76400125 Количество на модель:
M76400125
13

Номер детали на чертеже:

13

Screw

Заводской номер: F01020128 Количество на модель:
F01020128
14

Номер детали на чертеже:

14

Bolt

Заводской номер: F01020212 Количество на модель:
F01020212
15

Номер детали на чертеже:

15

Self locking nut

Заводской номер: F01230073 Количество на модель:
F01230073
16

Номер детали на чертеже:

16

Roller arm

Заводской номер: R18116922 Количество на модель:
R18116922
17

Номер детали на чертеже:

17

Pin

Заводской номер: R18118443 Количество на модель:
R18118443
18

Номер детали на чертеже:

18

Plane washer

Заводской номер: R18118444 Количество на модель:
R18118444
19

Номер детали на чертеже:

19

Plane washer

Заводской номер: R18118445 Количество на модель:
R18118445
20

Номер детали на чертеже:

20

Self lock. Nut

Заводской номер: F01230156 Количество на модель:
F01230156
