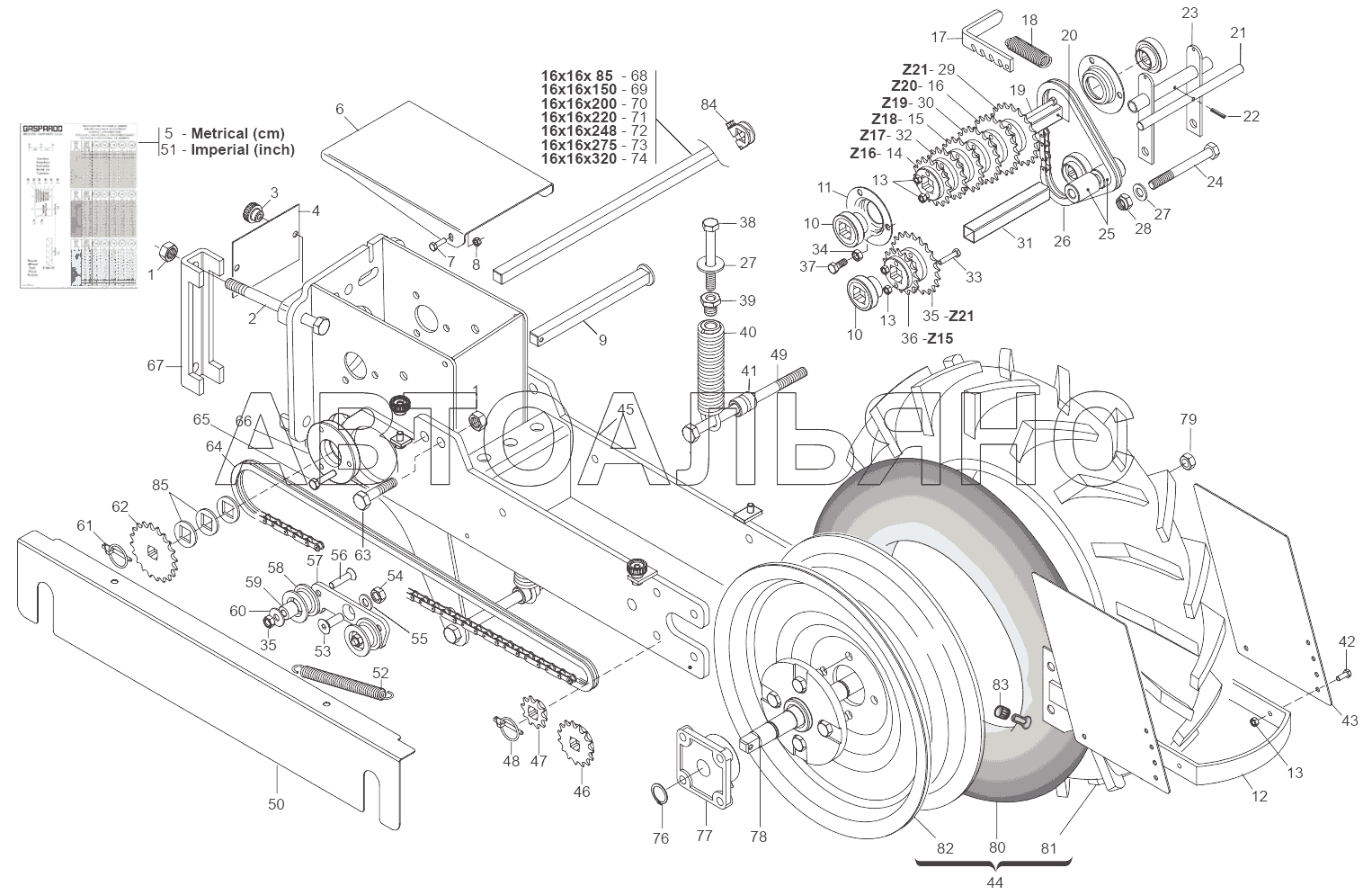

TRANSMISSION WHEEL Сеялка OLIMPIA, ORIETTA-C. Каталог 2011г.

SUCTION AND BLOWING SYSTEM Сеялка OLIMPIA, ORIETTA-C PLASTIC FERTILIZER SUPPORTS Сеялка OLIMPIA, ORIETTA-C

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

NUT M14X2

Заводской номер: F01200306 Количество на модель:

F01200306

Номер детали на чертеже:

Bolt

Заводской номер: F01020221 Количество на модель:

F01020221

Номер детали на чертеже:

Volantino

Заводской номер: F06220037 Количество на модель:

F06220037

Номер детали на чертеже:

Closure door sv

Заводской номер: G22250035 Количество на модель:

G22250035

Номер детали на чертеже:

R seed planting distance table

Заводской номер: G19704260 Количество на модель:

G19704260

Номер детали на чертеже:

Gearbox cover

Заводской номер: G15835170 Количество на модель:

G15835170

Номер детали на чертеже:

Bolt

Заводской номер: F01040063 Количество на модель:

F01040063

Номер детали на чертеже:

NORM.SELF-LOCKING NUT 6 GALVAN

Заводской номер: F01230022 Количество на модель:

F01230022

Номер детали на чертеже:

Lower gearbox spindle sv

Заводской номер: G22250037 Количество на модель:

G22250037

Номер детали на чертеже:

Square hole bearing

Заводской номер: G10538350 Количество на модель:

G10538350

Номер детали на чертеже:

BEARING SUPPORT

Заводской номер: G22230094 Количество на модель:

G22230094

Номер детали на чертеже:

Soil scraper assembly

Заводской номер: G10530101 Количество на модель:

G10530101

Номер детали на чертеже:

DADO M6X1 U5588 6.8 ZN

Заводской номер: F01200232 Количество на модель:

F01200232

Номер детали на чертеже:

Gear

Заводской номер: G10530690 Количество на модель:

G10530690

Номер детали на чертеже:

Gearbox ring gear

Заводской номер: G22250045 Количество на модель:

G22250045

Номер детали на чертеже:

Gearbox ring gear

Заводской номер: G22250047 Количество на модель:

G22250047

Номер детали на чертеже:

Handle sv

Заводской номер: G22250038 Количество на модель:

G22250038

Номер детали на чертеже:

TRACTION COUPLING SPRING- GEAR

Заводской номер: G65337005 Количество на модель:

G65337005

Номер детали на чертеже:

BOLT 6X80 5737 8.G GALVANIZED

Заводской номер: F01020050 Количество на модель:

F01020050

Номер детали на чертеже:

Square pipe

Заводской номер: G10530361 Количество на модель:

G10530361

Номер детали на чертеже:

Chain tightener pin sv

Заводской номер: G22250040 Количество на модель:

G22250040

Номер детали на чертеже:

PIN EL. 4X24 DIN 1481

Заводской номер: F02100062 Количество на модель:

F02100062

Номер детали на чертеже:

Tendicatena cambio

Заводской номер: G10530271 Количество на модель:

G10530271

Номер детали на чертеже:

BOLT 12X110 5737 8.G GALVANIZ.

Заводской номер: F01020172 Количество на модель:

F01020172

Номер детали на чертеже:

Tightener roller sp

Заводской номер: G66248024 Количество на модель:

G66248024

Номер детали на чертеже:

Chain

Заводской номер: F06080017 Количество на модель:

F06080017

Номер детали на чертеже:

Washer

Заводской номер: F01430071 Количество на модель:

F01430071

Номер детали на чертеже:

Self locking nut

Заводской номер: F01230058 Количество на модель:

F01230058

Номер детали на чертеже:

Gearbox ring gear

Заводской номер: G22250048 Количество на модель:

G22250048

Номер детали на чертеже:

Gearbox ring gear

Заводской номер: G22250046 Количество на модель:

G22250046

Номер детали на чертеже:

Lower spacer sv

Заводской номер: G22250053 Количество на модель:

G22250053

Номер детали на чертеже:

GEARBOXRING GEAR Z-17 SV

Заводской номер: G22250044 Количество на модель:

G22250044

Номер детали на чертеже:

BOLTM6X1X30

Заводской номер: F01020408 Количество на модель:

F01020408

Номер детали на чертеже:

NUT M8X1,25 U5588 6.8 ZN

Заводской номер: F01200244 Количество на модель:

F01200244

Номер детали на чертеже:

Gearbox ring gear

Заводской номер: G22250050 Количество на модель:

G22250050

Номер детали на чертеже:

BOLT M8X16

Заводской номер: F01020432 Количество на модель:

F01020432

Номер детали на чертеже:

Screw

Заводской номер: F01020526 Количество на модель:

F01020526

Номер детали на чертеже:

Regulation bolt

Заводской номер: G15220120 Количество на модель:

G15220120

Номер детали на чертеже:

Mont.molla press.usa >

Заводской номер: G13825210 Количество на модель:

G13825210

Номер детали на чертеже:

Galvanized bush extension spr

Заводской номер: G15830440 Количество на модель:

G15830440

Номер детали на чертеже:

SCREW M6X1X16 U5739 8.8 ZN

Заводской номер: F01020403 Количество на модель:

F01020403

Номер детали на чертеже:

Mudgard/fender

Заводской номер: G15830141 Количество на модель:

G15830141

Номер детали на чертеже:

COMPL. WHEEL 5.00-15 6PR RH.

Заводской номер: F06120113 Количество на модель:

F06120113

Номер детали на чертеже:

Transmission wheel arms assemm

Заводской номер: G15835111 Количество на модель:

G15835111

Номер детали на чертеже:

Z-15 PINION SV

Заводской номер: G22250028 Количество на модель:

G22250028

Номер детали на чертеже:

Gears

Заводской номер: G22250006 Количество на модель:

G22250006

Номер детали на чертеже:

SNAP PIN D4,4 B/80 ZN

Заводской номер: F02200452 Количество на модель:

F02200452

Номер детали на чертеже:

SCREW 14X180 5737 8.G

Заводской номер: F01020229 Количество на модель:

F01020229

Номер детали на чертеже:

Carter ruota trasmissione r

Заводской номер: G15835241 Количество на модель:

G15835241

Номер детали на чертеже:

Decal.cambio

Заводской номер: G19708000 Количество на модель:

G19708000

Номер детали на чертеже:

Molla tendicatena ruota dp

Заводской номер: G65337035 Количество на модель:

G65337035

Номер детали на чертеже:

Bolt

Заводской номер: F01030084 Количество на модель:

F01030084

Номер детали на чертеже:

NUT M10X1,5 D980 8 ZN

Заводской номер: F01220033 Количество на модель:

F01220033

Номер детали на чертеже:

WASHER M10 10,5X20X2 U6592 ZN

Заводской номер: F01410064 Количество на модель:

F01410064

Номер детали на чертеже:

Bolt

Заводской номер: F01030060 Количество на модель:

F01030060

Номер детали на чертеже:

SEEDER CHAIN TIGHTENER R

Заводской номер: G15830460 Количество на модель:

G15830460

Номер детали на чертеже:

Rullo tendicatena

Заводской номер: G19005110 Количество на модель:

G19005110

Номер детали на чертеже:

Bushing

Заводской номер: G18801450 Количество на модель:

G18801450

Номер детали на чертеже:

WASHER M8 8,4X24X2 U6593 ZN

Заводской номер: F01420048 Количество на модель:

F01420048

Номер детали на чертеже:

INGRANAGGIO SUP.Z-20 FERRO

Заводской номер: G20910039 Количество на модель:

G20910039

Номер детали на чертеже:

Screw

Заводской номер: F01020231 Количество на модель:

F01020231

Номер детали на чертеже:

Chain

Заводской номер: F06080111 Количество на модель:

F06080111

Номер детали на чертеже:

BOLT M8X30

Заводской номер: F01020445 Количество на модель:

F01020445

Номер детали на чертеже:

GEARBOXFLANGE DP

Заводской номер: G22310011 Количество на модель:

G22310011

Номер детали на чертеже:

STRIKER

Заводской номер: G15110091 Количество на модель:

G15110091

Номер детали на чертеже:

Transmission axle

Заводской номер: G10920400 Количество на модель:

G10920400

Номер детали на чертеже:

Axle- seeding mach.. Gearbox l

Заводской номер: G22270089 Количество на модель:

G22270089

Номер детали на чертеже:

AXLE- 6-ROW SEEDER MACH. 80 CM

Заводской номер: G22230141 Количество на модель:

G22230141

Номер детали на чертеже:

AXLE- SEEDING MACH. GEARBOXL.

Заводской номер: G22250276 Количество на модель:

G22250276

Номер детали на чертеже:

AXLE- SEEDING MACH. GEARBOXL.

Заводской номер: G22250275 Количество на модель:

G22250275

Номер детали на чертеже:

AXLE- SEEDING MACH. GEARBOXL.

Заводской номер: G22250031 Количество на модель:

G22250031

Номер детали на чертеже:

TRANSMISSION AXLE L2485

Заводской номер: G13732200 Количество на модель:

G13732200

Номер детали на чертеже:

Ass.scatola cambio

Заводской номер: G15835131 Количество на модель:

G15835131

Номер детали на чертеже:

SEEGER RING E. 25X1,2 7435 C70

Заводской номер: F02050101 Количество на модель:

F02050101

Номер детали на чертеже:

SUPPORT FY 25 TF

Заводской номер: F04100137 Количество на модель:

F04100137

Номер детали на чертеже:

Wheel axle sv

Заводской номер: G22250323 Количество на модель:

G22250323

Номер детали на чертеже:

COLUMN NUT M12X1.5 STUD BOLT

Заводской номер: F01250040 Количество на модель:

F01250040

Номер детали на чертеже:

CHAMBER 15 L.290

Заводской номер: F06120134 Количество на модель:

F06120134

Номер детали на чертеже:

COVERING 500-15 IM110 4PR

Заводской номер: F06120170 Количество на модель:

F06120170

Номер детали на чертеже:

CERCHIO 3.00 D 15 PV RAL 9001

Заводской номер: F06120206 Количество на модель:

F06120206

Номер детали на чертеже:

CAPPELLOTTO PROTEZ.XVALV.PVC

Заводской номер: F05050025 Количество на модель:

F05050025

Номер детали на чертеже:

PLATE AXLE STOP

Заводской номер: G22505085 Количество на модель:

G22505085

Номер детали на чертеже:

MAN. SPR. SPACER WASHER

Заводской номер: G66248218 Количество на модель:

G66248218
