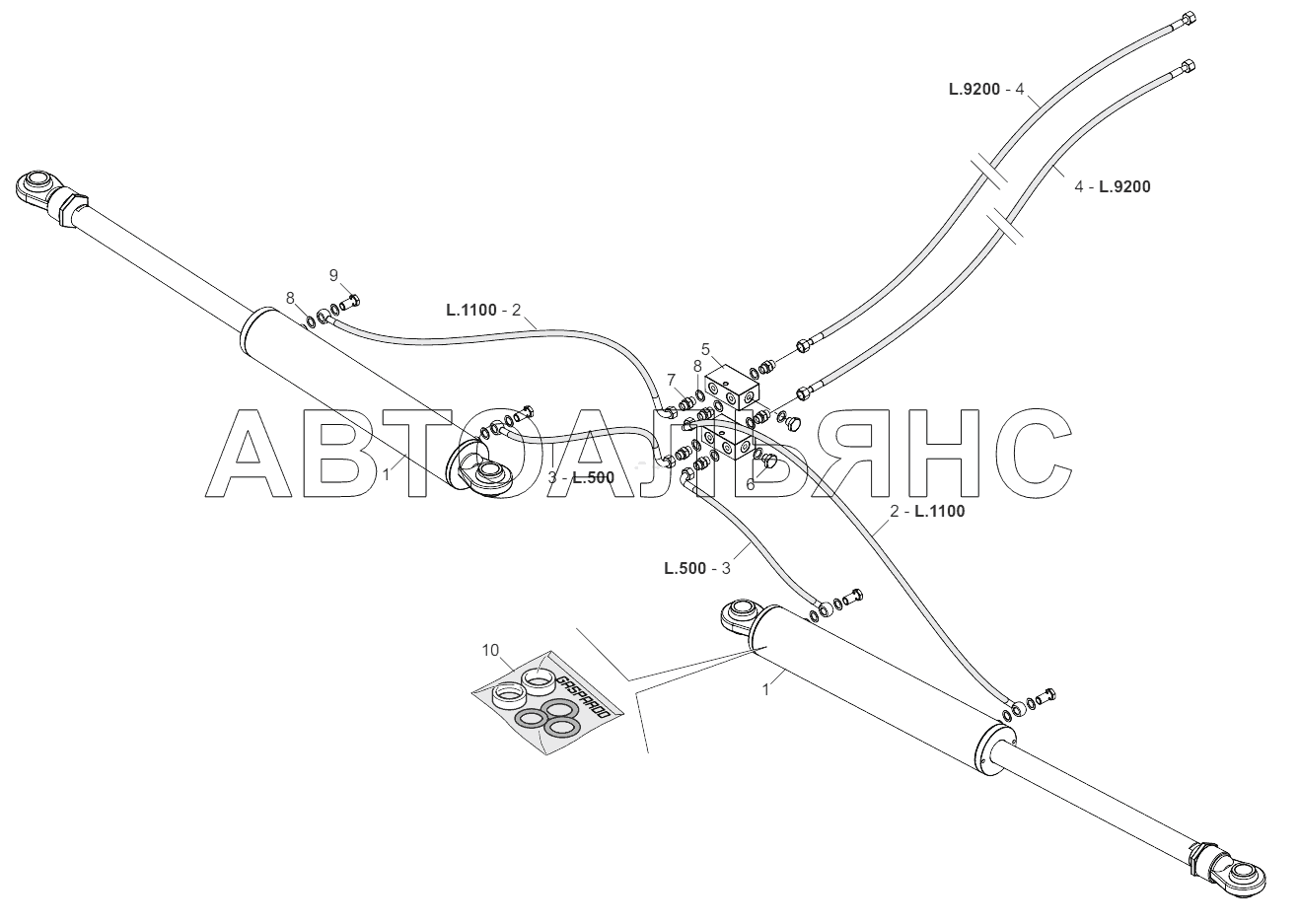

HYDRAULIC SYSTEM OF THE SIDE SECTIONS Сеялка METRO. Каталог 2014г.

HYDRAULIC SYSTEM THE SAFETY DEVICE OF THE SIDE SECTIONS Сеялка METRO HYDRAULIC SYSTEM SEED DRILL HITCH Сеялка METRO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: R17210811 Количество на модель:
R17210811
2

Номер детали на чертеже:

2

Tube

Заводской номер: F03050903 Количество на модель:
F03050903
3

Номер детали на чертеже:

3

Tube

Заводской номер: F03050902 Количество на модель:
F03050902
4

Номер детали на чертеже:

4

Tube

Заводской номер: R18516850 Количество на модель:
R18516850
5

Номер детали на чертеже:

5

Union valve

Заводской номер: G16114510 Количество на модель:
G16114510
6

Номер детали на чертеже:

6

Cover maschio

Заводской номер: F03150666 Количество на модель:
F03150666
7

Номер детали на чертеже:

7

Nipple

Заводской номер: F03150321 Количество на модель:
F03150321
8

Номер детали на чертеже:

8

Bonded washer

Заводской номер: F03020070 Количество на модель:
F03020070
9

Номер детали на чертеже:

9

Union bolt hollow

Заводской номер: F03151223 Количество на модель:
F03151223
10

Номер детали на чертеже:

10

Kit o-ring cylinder

Заводской номер: F03100240 Количество на модель:
F03100240
