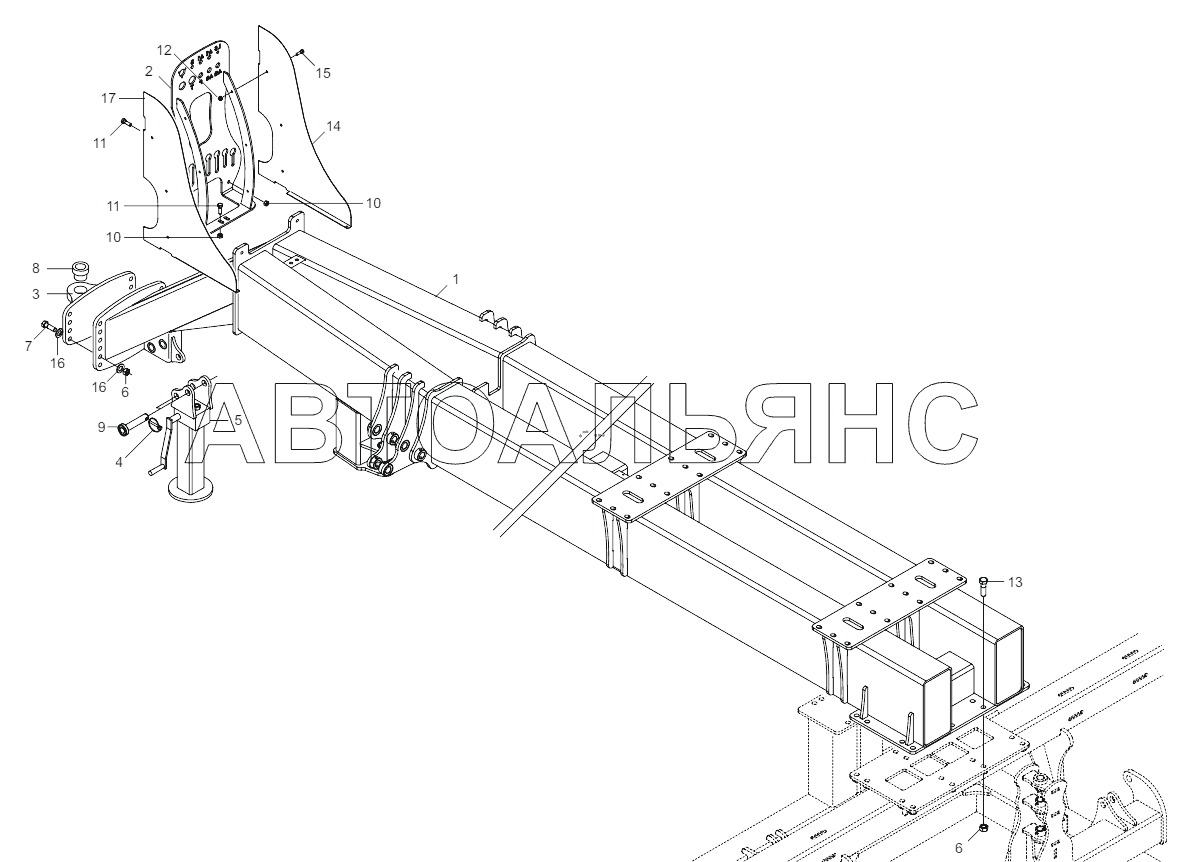

FRAME Сеялка MAXIMETRO. Каталог 2013г.

HYDRAULIC VALVE POSITION Сеялка MAXIMETRO FRONT HYDRAULIC SYSTEM Сеялка MAXIMETRO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

DRAWBAR

Заводской номер: G15918520 Количество на модель:
G15918520
2

Номер детали на чертеже:

2

Pass wall

Заводской номер: GA5910620 Количество на модель:
GA5910620
3

Номер детали на чертеже:

3

Drawbar coupling

Заводской номер: G15918830 Количество на модель:
G15918830
4

Номер детали на чертеже:

4

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
5

Номер детали на чертеже:

5

Prop

Заводской номер: G15918540 Количество на модель:
G15918540
6

Номер детали на чертеже:

6

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
7

Номер детали на чертеже:

7

Screw

Заводской номер: F01020307 Количество на модель:
F01020307
8

Номер детали на чертеже:

8

Bushing

Заводской номер: GA5910650 Количество на модель:
GA5910650
9

Номер детали на чертеже:

9

Bolt

Заводской номер: F20100124 Количество на модель:
F20100124
10

Номер детали на чертеже:

10

NUT M14X2

Заводской номер: F01200306 Количество на модель:
F01200306
11

Номер детали на чертеже:

11

Screw

Заводской номер: F01020198 Количество на модель:
F01020198
12

Номер детали на чертеже:

12

Nut

Заводской номер: F01230048 Количество на модель:
F01230048
13

Номер детали на чертеже:

13

Bolt

Заводской номер: F01020329 Количество на модель:
F01020329
14

Номер детали на чертеже:

14

Right cover

Заводской номер: GA5910340 Количество на модель:
GA5910340
15

Номер детали на чертеже:

15

Screw

Заводской номер: F01020109 Количество на модель:
F01020109
16

Номер детали на чертеже:

16

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
17

Номер детали на чертеже:

17

Left cover

Заводской номер: GA5910300 Количество на модель:
GA5910300
