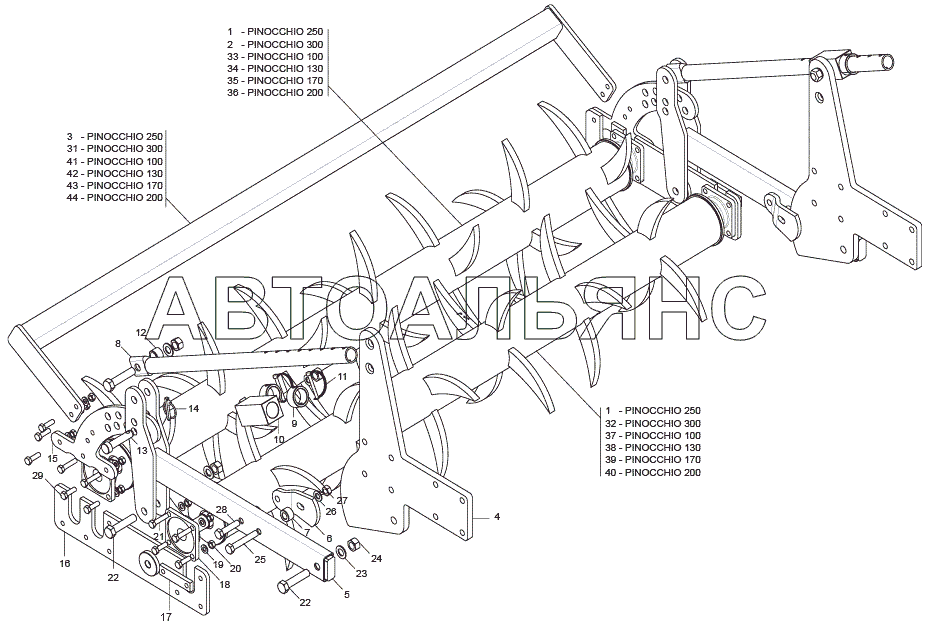

DOUBLE REAR ROLLER MECHANICAL PINOCCHIO S. Каталог 2010г.

ELEMENT OPERATOR PINOCCHIO S DEPTH WHEEL PINOCCHIO S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roller

Заводской номер: R17813361 Количество на модель:
R17813361
2

Номер детали на чертеже:

2

ROLLER 40 TEETH 3,0

Заводской номер: R17813370 Количество на модель:
R17813370
3

Номер детали на чертеже:

3

Support guard

Заводской номер: R17813380 Количество на модель:
R17813380
4

Номер детали на чертеже:

4

Roller support plate

Заводской номер: R17815180 Количество на модель:
R17815180
5

Номер детали на чертеже:

5

Roller support

Заводской номер: R17813140 Количество на модель:
R17813140
6

Номер детали на чертеже:

6

Support plate

Заводской номер: R17813130 Количество на модель:
R17813130
7

Номер детали на чертеже:

7

Busching

Заводской номер: R17813230 Количество на модель:
R17813230
8

Номер детали на чертеже:

8

Adjustment pipe

Заводской номер: R17811910 Количество на модель:
R17811910
9

Номер детали на чертеже:

9

Bushing adjustment zn

Заводской номер: R17811960 Количество на модель:
R17811960
10

Номер детали на чертеже:

10

Adjustment tube zn

Заводской номер: R17811950 Количество на модель:
R17811950
11

Номер детали на чертеже:

11

SAFETY PIN D.8X70 ZN

Заводской номер: F02200562 Количество на модель:
F02200562
12

Номер детали на чертеже:

12

Bushing

Заводской номер: R17812000 Количество на модель:
R17812000
13

Номер детали на чертеже:

13

Screw

Заводской номер: R17813310 Количество на модель:
R17813310
14

Номер детали на чертеже:

14

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
15

Номер детали на чертеже:

15

Blade adjustment

Заводской номер: R17813120 Количество на модель:
R17813120
16

Номер детали на чертеже:

16

Roller support

Заводской номер: R17813110 Количество на модель:
R17813110
17

Номер детали на чертеже:

17

Fixing plate

Заводской номер: R17813240 Количество на модель:
R17813240
18

Номер детали на чертеже:

18

Bearingsupport

Заводской номер: F04100073 Количество на модель:
F04100073
19

Номер детали на чертеже:

19

WASHER D12 U6592 ZN

Заводской номер: F01410076 Количество на модель:
F01410076
20

Номер детали на чертеже:

20

Nut

Заводской номер: F01230059 Количество на модель:
F01230059
21

Номер детали на чертеже:

21

Bolt

Заводской номер: F01020160 Количество на модель:
F01020160
22

Номер детали на чертеже:

22

SCREW M20X2,5X90 U5737 10.9 ZN

Заводской номер: F01020325 Количество на модель:
F01020325
23

Номер детали на чертеже:

23

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
24

Номер детали на чертеже:

24

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
25

Номер детали на чертеже:

25

Bolt

Заводской номер: F01020285 Количество на модель:
F01020285
26

Номер детали на чертеже:

26

Plane washer

Заводской номер: F01410100 Количество на модель:
F01410100
27

Номер детали на чертеже:

27

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
28

Номер детали на чертеже:

28

Bolt

Заводской номер: F01030152 Количество на модель:
F01030152
29

Номер детали на чертеже:

29

Bolt

Заводской номер: F01020152 Количество на модель:
F01020152
30

Номер детали на чертеже:

30

SCREW M16X2X60 U5737 8.8 ZN

Заводской номер: F01020256 Количество на модель:
F01020256
31

Номер детали на чертеже:

31

ANS. SUPPORT PROTECTION

Заводской номер: R17813390 Количество на модель:
R17813390
32

Номер детали на чертеже:

32

ANS. ROLLER 3M 36 TOOTH

Заводской номер: R17813350 Количество на модель:
R17813350
33

Номер детали на чертеже:

33

ROLLER 12 TEETH 1,0

Заводской номер: R17814380 Количество на модель:
R17814380
34

Номер детали на чертеже:

34

ROLLER 16 TEETH 1,3

Заводской номер: R17814410 Количество на модель:
R17814410
35

Номер детали на чертеже:

35

ROLLER 24 TEETH 1,7

Заводской номер: R17813490 Количество на модель:
R17813490
36

Номер детали на чертеже:

36

ROLLER 28 TEETH 2,0

Заводской номер: R17813190 Количество на модель:
R17813190
37

Номер детали на чертеже:

37

ROLLER 16 TEETH 1,0

Заводской номер: R17814370 Количество на модель:
R17814370
38

Номер детали на чертеже:

38

ROLLER 20 TEETH 1,3

Заводской номер: R17814400 Количество на модель:
R17814400
39

Номер детали на чертеже:

39

ROLLER 20 TEETH 1,7

Заводской номер: R17813480 Количество на модель:
R17813480
40

Номер детали на чертеже:

40

ROLLER 24 TEETH 2,0

Заводской номер: R17813180 Количество на модель:
R17813180
41

Номер детали на чертеже:

41

SUPPORT GUARD

Заводской номер: R17814390 Количество на модель:
R17814390
42

Номер детали на чертеже:

42

SUPPORT GUARD

Заводской номер: R17814420 Количество на модель:
R17814420
43

Номер детали на чертеже:

43

SUPPORT GUARD

Заводской номер: R17813470 Количество на модель:
R17813470
44

Номер детали на чертеже:

44

SUPPORT GUARD

Заводской номер: R17813090 Количество на модель:
R17813090
