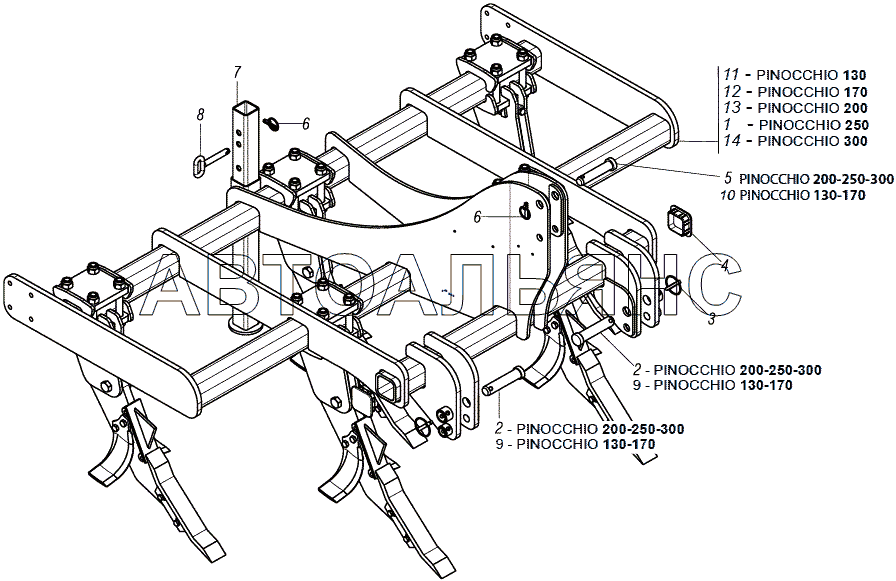

FRAME PINOCCHIO S. Каталог 2010г.

ELEMENT OPERATOR PINOCCHIO S

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FRAME 250 PINOCCHIO

Заводской номер: R17613000 Количество на модель:
R17613000
2

Номер детали на чертеже:

2

BOLT D36 L138 C43 ZN

Заводской номер: R17612030 Количество на модель:
R17612030
3

Номер детали на чертеже:

3

PIN D12 L70 ZN

Заводской номер: F02200584 Количество на модель:
F02200584
4

Номер детали на чертеже:

4

CLOSURE TAP PIPE 100X100X10

Заводской номер: R18515430 Количество на модель:
R18515430
5

Номер детали на чертеже:

5

Pin gaspardo

Заводской номер: F20100101 Количество на модель:
F20100101
6

Номер детали на чертеже:

6

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
7

Номер детали на чертеже:

7

Prop

Заводской номер: R17810380 Количество на модель:
R17810380
8

Номер детали на чертеже:

8

Pin zn

Заводской номер: R17810440 Количество на модель:
R17810440
9

Номер детали на чертеже:

9

BOLT D25 L106 C43 ZN

Заводской номер: R17612000 Количество на модель:
R17612000
10

Номер детали на чертеже:

10

Bolt

Заводской номер: F20100076 Количество на модель:
F20100076
11

Номер детали на чертеже:

11

FRAME PINOCHIO 130

Заводской номер: R17613150 Количество на модель:
R17613150
12

Номер детали на чертеже:

12

FRAME PINOCHIO 170

Заводской номер: R17613130 Количество на модель:
R17613130
13

Номер детали на чертеже:

13

FRAME PINOCHIO 200

Заводской номер: R17613110 Количество на модель:
R17613110
14

Номер детали на чертеже:

14

FRAME PINOCHIO 300

Заводской номер: R17613090 Количество на модель:
R17613090
