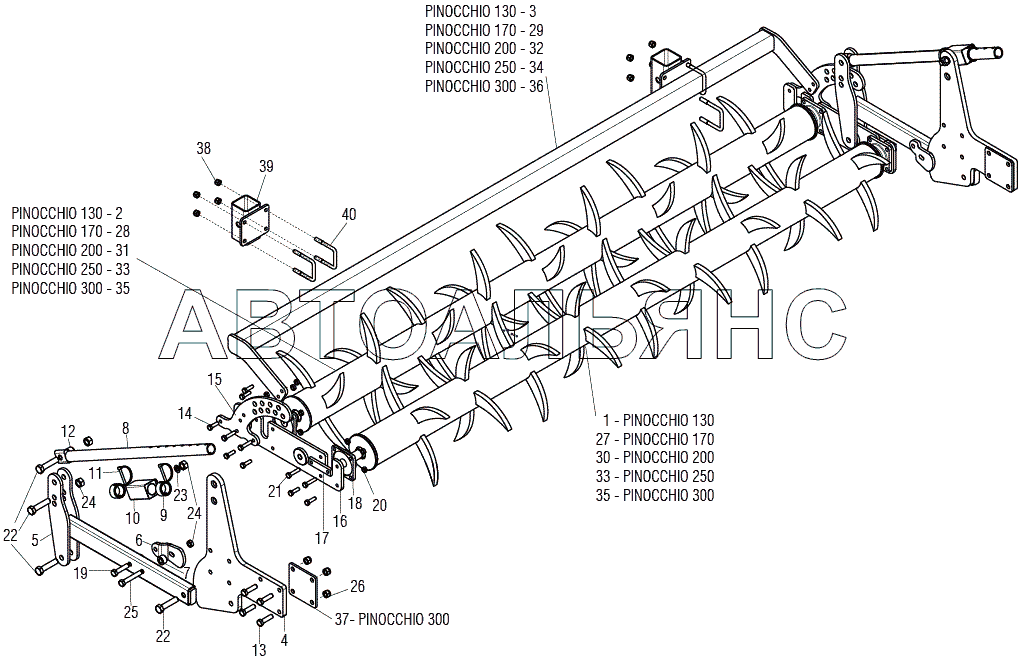

MECHANICAL DOUBLE REAR ROLLER PINOCCHIO. Каталог 2014г.

OPERATOR ELEMENT PINOCCHIO DEPTH WHEEL PINOCCHIO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ROLLER 20 TEETH 1,3

Заводской номер: R17814400 Количество на модель:
R17814400
2

Номер детали на чертеже:

2

ROLLER 16 TEETH 1,3

Заводской номер: R17814410 Количество на модель:
R17814410
3

Номер детали на чертеже:

3

SUPPORT GUARD

Заводской номер: R17814420 Количество на модель:
R17814420
4

Номер детали на чертеже:

4

Roller support plate

Заводской номер: R17815180 Количество на модель:
R17815180
5

Номер детали на чертеже:

5

Roller support

Заводской номер: R17813140 Количество на модель:
R17813140
6

Номер детали на чертеже:

6

Support plate

Заводской номер: R17813130 Количество на модель:
R17813130
7

Номер детали на чертеже:

7

Busching

Заводской номер: R17813230 Количество на модель:
R17813230
8

Номер детали на чертеже:

8

Adjustment pipe

Заводской номер: R17811910 Количество на модель:
R17811910
9

Номер детали на чертеже:

9

Bushing adjustment zn

Заводской номер: R17811960 Количество на модель:
R17811960
10

Номер детали на чертеже:

10

Adjustment tube zn

Заводской номер: R17811950 Количество на модель:
R17811950
11

Номер детали на чертеже:

11

SAFETY PIN D.8X70 ZN

Заводской номер: F02200562 Количество на модель:
F02200562
12

Номер детали на чертеже:

12

Bushing

Заводской номер: R17812000 Количество на модель:
R17812000
13

Номер детали на чертеже:

13

SCREW M16X2X70 U5737 8.8 ZN

Заводской номер: F01020260 Количество на модель:
F01020260
14

Номер детали на чертеже:

14

Bolt

Заводской номер: F01020152 Количество на модель:
F01020152
15

Номер детали на чертеже:

15

Blade adjustment

Заводской номер: R17813120 Количество на модель:
R17813120
16

Номер детали на чертеже:

16

Roller support

Заводской номер: R17813110 Количество на модель:
R17813110
17

Номер детали на чертеже:

17

Fixing plate

Заводской номер: R17813240 Количество на модель:
R17813240
18

Номер детали на чертеже:

18

Bearingsupport

Заводской номер: F04100073 Количество на модель:
F04100073
19

Номер детали на чертеже:

19

Bolt

Заводской номер: F01020262 Количество на модель:
F01020262
20

Номер детали на чертеже:

20

Nut

Заводской номер: F01230059 Количество на модель:
F01230059
21

Номер детали на чертеже:

21

Bolt

Заводской номер: F01020160 Количество на модель:
F01020160
22

Номер детали на чертеже:

22

SCREW M20X2,5X90 U5737 10.9 ZN

Заводской номер: F01020325 Количество на модель:
F01020325
23

Номер детали на чертеже:

23

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
24

Номер детали на чертеже:

24

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
25

Номер детали на чертеже:

25

Bolt

Заводской номер: F01020285 Количество на модель:
F01020285
26

Номер детали на чертеже:

26

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
27

Номер детали на чертеже:

27

ROLLER 20 TEETH 1,7

Заводской номер: R17813480 Количество на модель:
R17813480
28

Номер детали на чертеже:

28

ROLLER 24 TEETH 1,7

Заводской номер: R17813490 Количество на модель:
R17813490
29

Номер детали на чертеже:

29

SUPPORT GUARD

Заводской номер: R17813470 Количество на модель:
R17813470
30

Номер детали на чертеже:

30

ROLLER 24 TEETH 2,0

Заводской номер: R17813180 Количество на модель:
R17813180
31

Номер детали на чертеже:

31

ROLLER 28 TEETH 2,0

Заводской номер: R17813190 Количество на модель:
R17813190
32

Номер детали на чертеже:

32

SUPPORT GUARD

Заводской номер: R17813090 Количество на модель:
R17813090
33

Номер детали на чертеже:

33

Roller

Заводской номер: R17813361 Количество на модель:
R17813361
34

Номер детали на чертеже:

34

Support guard

Заводской номер: R17813380 Количество на модель:
R17813380
35

Номер детали на чертеже:

35

Roller

Заводской номер: R17813371 Количество на модель:
R17813371
36

Номер детали на чертеже:

36

Support guard

Заводской номер: R17813391 Количество на модель:
R17813391
37

Номер детали на чертеже:

37

Plate

Заводской номер: R17812620 Количество на модель:
R17812620
39

Номер детали на чертеже:

39

Assembly support

Заводской номер: R17843580 Количество на модель:
R17843580
40

Номер детали на чертеже:

40

U-bolt

Заводской номер: F20110745 Количество на модель:
F20110745
OPERATOR ELEMENT PINOCCHIO DEPTH WHEEL PINOCCHIO
