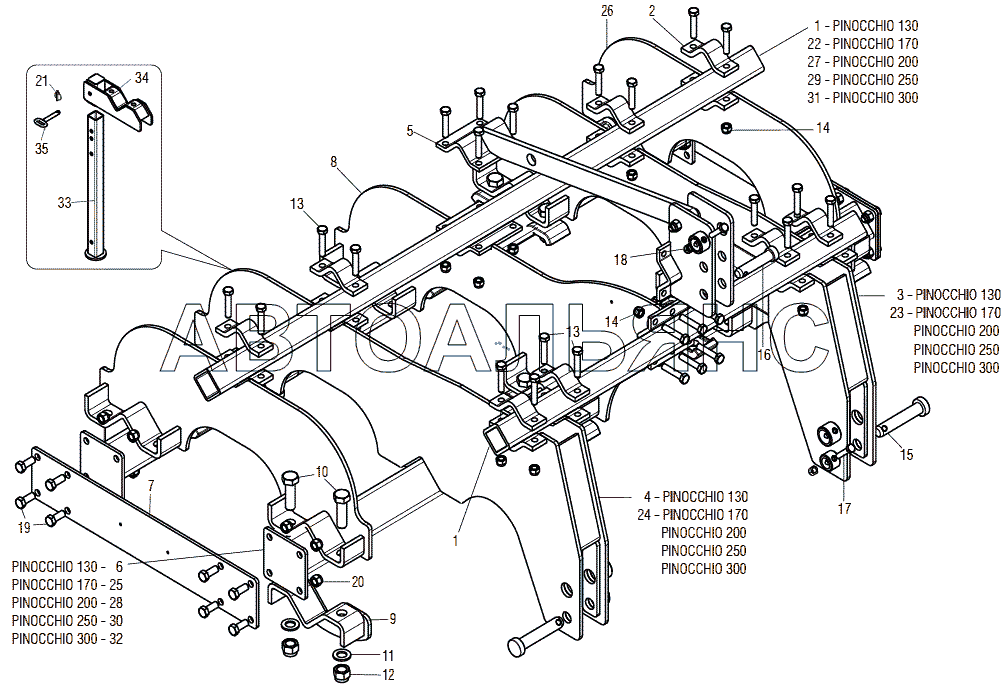

FRAME PINOCCHIO. Каталог 2014г.

OPERATOR ELEMENT PINOCCHIO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SUPPORT PIPE

Заводской номер: R17812830 Количество на модель:
R17812830
2

Номер детали на чертеже:

2

STRIKER

Заводской номер: R17812730 Количество на модель:
R17812730
3

Номер детали на чертеже:

3

FRAME SUPPORT LEFT

Заводской номер: R17814310 Количество на модель:
R17814310
4

Номер детали на чертеже:

4

FRAME SUPPORT RIGHT

Заводской номер: R17814300 Количество на модель:
R17814300
5

Номер детали на чертеже:

5

2P ASSEMBLY

Заводской номер: R17812821 Количество на модель:
R17812821
6

Номер детали на чертеже:

6

FRAME SUPPORT

Заводской номер: R17814260 Количество на модель:
R17814260
7

Номер детали на чертеже:

7

FIXING PLATE

Заводской номер: R17812600 Количество на модель:
R17812600
8

Номер детали на чертеже:

8

FRAME SUPPORT

Заводской номер: R17812801 Количество на модель:
R17812801
9

Номер детали на чертеже:

9

BRACKET PIPE 100

Заводской номер: R17818930 Количество на модель:
R17818930
10

Номер детали на чертеже:

10

Bolt

Заводской номер: F01020369 Количество на модель:
F01020369
11

Номер детали на чертеже:

11

Washer

Заводской номер: G18701590 Количество на модель:
G18701590
12

Номер детали на чертеже:

12

Self-locking nut

Заводской номер: F01230144 Количество на модель:
F01230144
13

Номер детали на чертеже:

13

Bolt

Заводской номер: F01020205 Количество на модель:
F01020205
14

Номер детали на чертеже:

14

Self locking nut

Заводской номер: F01230073 Количество на модель:
F01230073
15

Номер детали на чертеже:

15

PIN D.28 L124 C43 ZN

Заводской номер: F20100137 Количество на модель:
F20100137
16

Номер детали на чертеже:

16

Pin gaspardo

Заводской номер: F20100063 Количество на модель:
F20100063
17

Номер детали на чертеже:

17

Bolt

Заводской номер: F01020160 Количество на модель:
F01020160
18

Номер детали на чертеже:

18

Nut

Заводской номер: F01230059 Количество на модель:
F01230059
19

Номер детали на чертеже:

19

Bolt

Заводской номер: F01020566 Количество на модель:
F01020566
20

Номер детали на чертеже:

20

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
21

Номер детали на чертеже:

21

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
22

Номер детали на чертеже:

22

PIPE 70X 8X 1600

Заводской номер: R17812960 Количество на модель:
R17812960
23

Номер детали на чертеже:

23

FRAME SUPPORT LEFT

Заводской номер: R17812750 Количество на модель:
R17812750
24

Номер детали на чертеже:

24

FRAME SUPPORT RIGHT

Заводской номер: R17812740 Количество на модель:
R17812740
25

Номер детали на чертеже:

25

FRAME

Заводской номер: R17812950 Количество на модель:
R17812950
26

Номер детали на чертеже:

26

ASS. SUPPORT FRAME PINOCCHIO

Заводской номер: R17812530 Количество на модель:
R17812530
27

Номер детали на чертеже:

27

PIPE 70X 8X 1900

Заводской номер: R17812630 Количество на модель:
R17812630
28

Номер детали на чертеже:

28

ASS. PIPE FRAME PINOCCHIO 200

Заводской номер: R17812590 Количество на модель:
R17812590
29

Номер детали на чертеже:

29

PIPE 70X 8X 2300

Заводской номер: R17812880 Количество на модель:
R17812880
30

Номер детали на чертеже:

30

Frame

Заводской номер: R17810141 Количество на модель:
R17810141
31

Номер детали на чертеже:

31

PIPE 70X 8X 2900

Заводской номер: R17812890 Количество на модель:
R17812890
32

Номер детали на чертеже:

32

Frame front

Заводской номер: R17810461 Количество на модель:
R17810461
33

Номер детали на чертеже:

33

Prop

Заводской номер: R17810380 Количество на модель:
R17810380
34

Номер детали на чертеже:

34

Assembly support

Заводской номер: R17815722 Количество на модель:
R17815722
35

Номер детали на чертеже:

35

Bolt

Заводской номер: R17810441 Количество на модель:
R17810441
