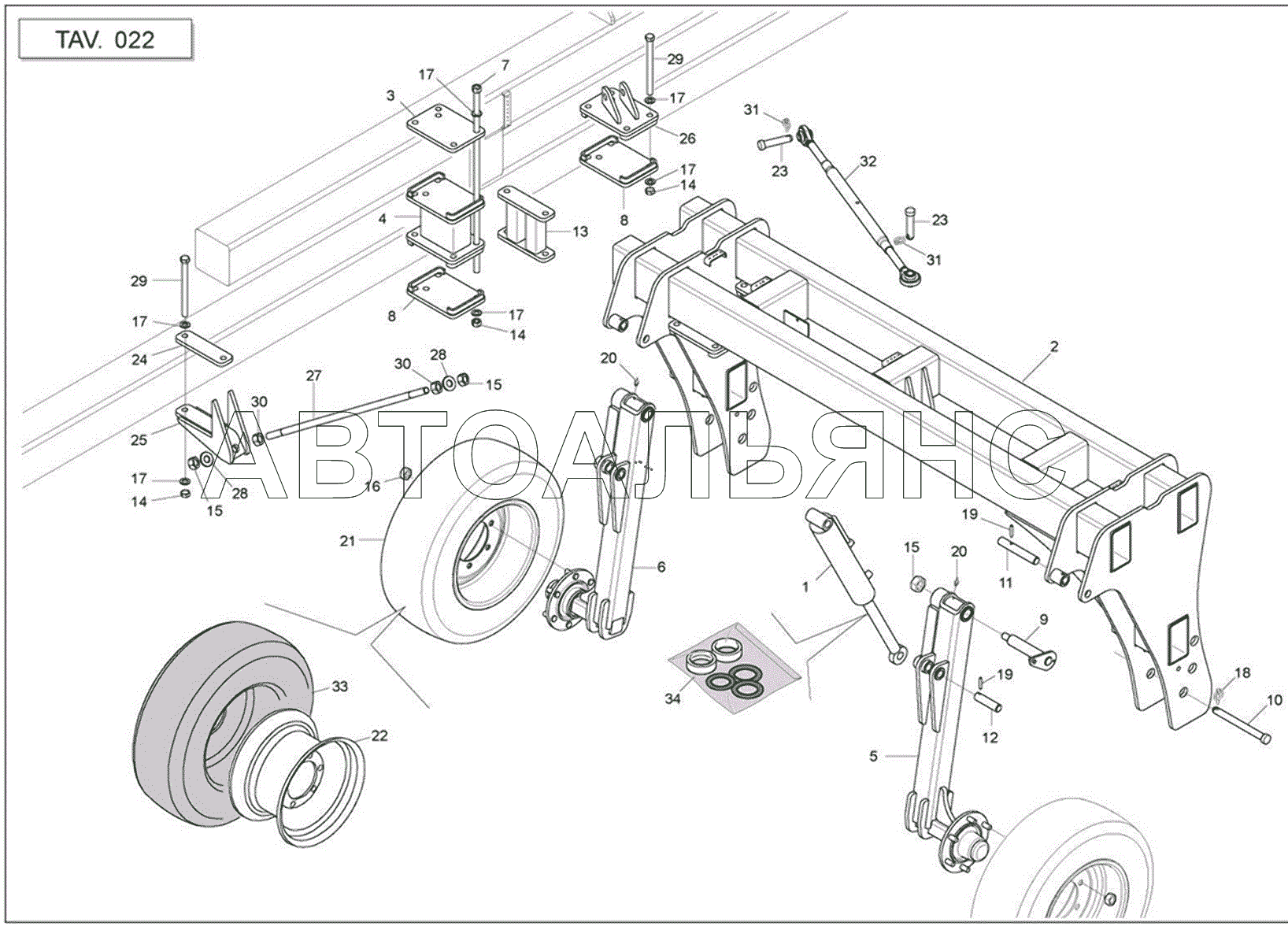

REAR TROLLEY MAESTRA (MT). Каталог 2010г.

ELEMENT FRAME MAESTRA (MT) TROLLEY HYDRAULIC SYSTEM MAESTRA (MT)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cylinder

Заводской номер: G14215302 Количество на модель:
G14215302
2

Номер детали на чертеже:

2

Frame cross beam

Заводской номер: G15910071 Количество на модель:
G15910071
3

Номер детали на чертеже:

3

Striker plate

Заводской номер: G15910130 Количество на модель:
G15910130
4

Номер детали на чертеже:

4

Frame spacer

Заводской номер: G15910190 Количество на модель:
G15910190
5

Номер детали на чертеже:

5

Wheel arm-right

Заводской номер: G15910211 Количество на модель:
G15910211
6

Номер детали на чертеже:

6

Wheel arm-left

Заводской номер: G15910271 Количество на модель:
G15910271
7

Номер детали на чертеже:

7

Frame cross beam bar fixing

Заводской номер: G15910450 Количество на модель:
G15910450
8

Номер детали на чертеже:

8

Striker plate

Заводской номер: G15910580 Количество на модель:
G15910580
9

Номер детали на чертеже:

9

Rotation pin arm

Заводской номер: G15910600 Количество на модель:
G15910600
10

Номер детали на чертеже:

10

Pin

Заводской номер: F20100113 Количество на модель:
F20100113
11

Номер детали на чертеже:

11

Bottom cylinder pin

Заводской номер: G15910660 Количество на модель:
G15910660
12

Номер детали на чертеже:

12

Top cylinder pin

Заводской номер: G15910670 Количество на модель:
G15910670
13

Номер детали на чертеже:

13

Frame spacer

Заводской номер: G15911440 Количество на модель:
G15911440
14

Номер детали на чертеже:

14

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
15

Номер детали на чертеже:

15

NUT M24X2 D982 8 ZN

Заводской номер: F01230143 Количество на модель:
F01230143
16

Номер детали на чертеже:

16

COLUMN NUT M18X1,5 ZN

Заводской номер: F01250052 Количество на модель:
F01250052
17

Номер детали на чертеже:

17

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
18

Номер детали на чертеже:

18

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
19

Номер детали на чертеже:

19

Elastic pin

Заводской номер: F02100144 Количество на модель:
F02100144
20

Номер детали на чертеже:

20

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
21

Номер детали на чертеже:

21

Wheel compl.

Заводской номер: F06120084 Количество на модель:
F06120084
22

Номер детали на чертеже:

22

Rim

Заводской номер: F06120052 Количество на модель:
F06120052
23

Номер детали на чертеже:

23

Pin gaspardo

Заводской номер: F20100063 Количество на модель:
F20100063
24

Номер детали на чертеже:

24

Striker plate

Заводской номер: G15910860 Количество на модель:
G15910860
25

Номер детали на чертеже:

25

Tie-rod plate

Заводской номер: G15911131 Количество на модель:
G15911131
26

Номер детали на чертеже:

26

Tie-rod plate

Заводской номер: G15911160 Количество на модель:
G15911160
27

Номер детали на чертеже:

27

Tie-rod bar

Заводской номер: G15911201 Количество на модель:
G15911201
28

Номер детали на чертеже:

28

Washer

Заводской номер: G20970077 Количество на модель:
G20970077
29

Номер детали на чертеже:

29

Bolt

Заводской номер: F01020328 Количество на модель:
F01020328
30

Номер детали на чертеже:

30

Nut

Заводской номер: F01200378 Количество на модель:
F01200378
32

Номер детали на чертеже:

32

Cylinder

Заводской номер: F02450016 Количество на модель:
F02450016
33

Номер детали на чертеже:

33

Covering

Заводской номер: F06120210 Количество на модель:
F06120210
34

Номер детали на чертеже:

34

Kit o-ring cylinder

Заводской номер: F03100178 Количество на модель:
F03100178
ELEMENT FRAME MAESTRA (MT) TROLLEY HYDRAULIC SYSTEM MAESTRA (MT)
