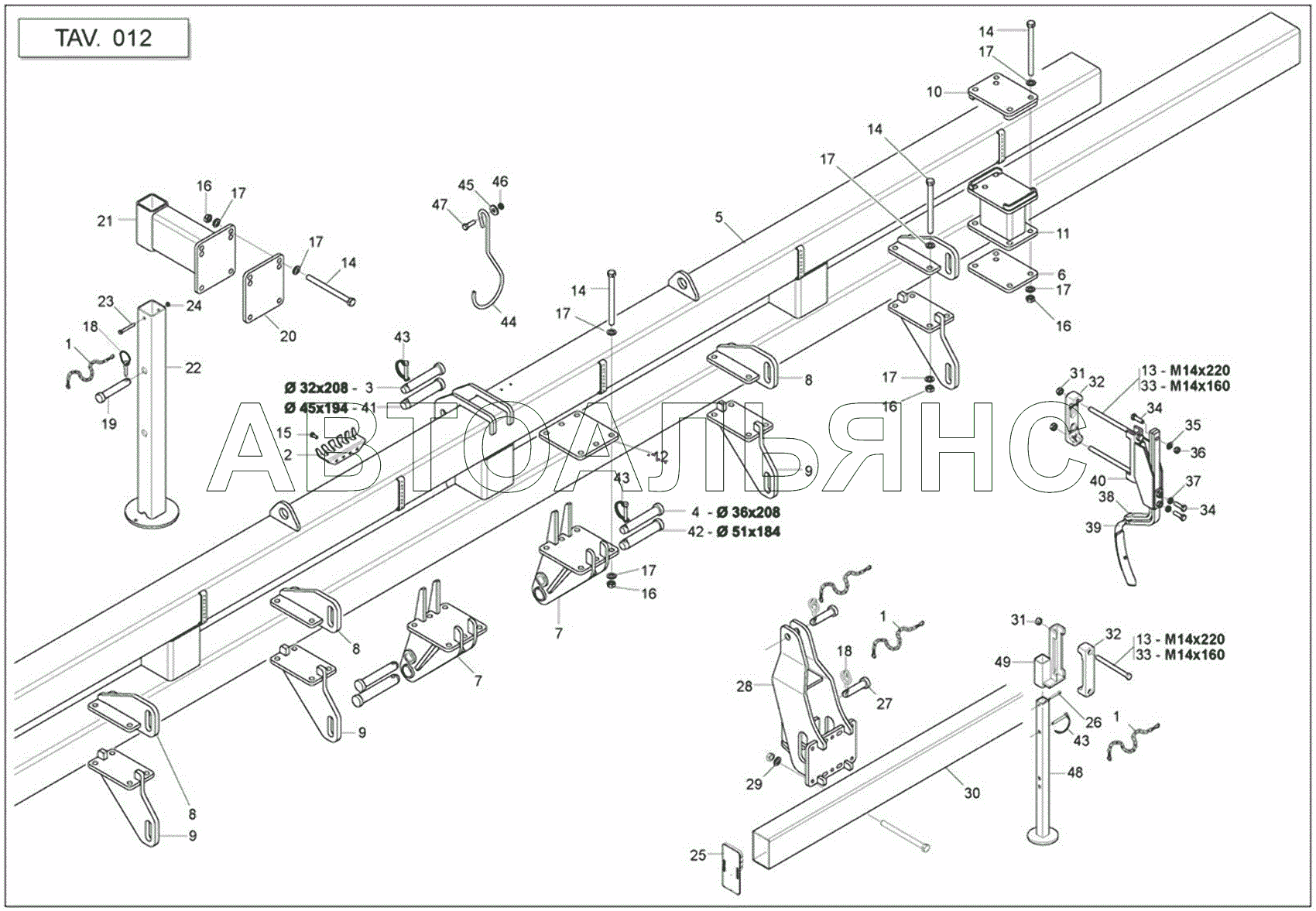

SUPPORTING FRAME MAESTRA (MT). Каталог 2010г.

ELEMENT FRAME MAESTRA (MT)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

CHAIN WITH SPRING CATCH

Заводской номер: G13812311 Количество на модель:
G13812311
2

Номер детали на чертеже:

2

Pipe support

Заводской номер: G14217560 Количество на модель:
G14217560
3

Номер детали на чертеже:

3

Pin

Заводской номер: F20100089 Количество на модель:
F20100089
4

Номер детали на чертеже:

4

Pin

Заводской номер: F20100113 Количество на модель:
F20100113
5

Номер детали на чертеже:

5

Front frame

Заводской номер: G15910012 Количество на модель:
G15910012
6

Номер детали на чертеже:

6

Striker plate

Заводской номер: G15910130 Количество на модель:
G15910130
7

Номер детали на чертеже:

7

Attack

Заводской номер: G15911550 Количество на модель:
G15911550
8

Номер детали на чертеже:

8

Frame third point

Заводской номер: G15910330 Количество на модель:
G15910330
9

Номер детали на чертеже:

9

Frame first/second point

Заводской номер: G15910370 Количество на модель:
G15910370
10

Номер детали на чертеже:

10

Striker plate

Заводской номер: G15910580 Количество на модель:
G15910580
11

Номер детали на чертеже:

11

Frame spacer

Заводской номер: G15910780 Количество на модель:
G15910780
12

Номер детали на чертеже:

12

Coupling plate

Заводской номер: G15911590 Количество на модель:
G15911590
13

Номер детали на чертеже:

13

SCREW M14X2X220 U5737 8.8 BR

Заводской номер: F01020236 Количество на модель:
F01020236
14

Номер детали на чертеже:

14

Bolt

Заводской номер: F01020328 Количество на модель:
F01020328
15

Номер детали на чертеже:

15

BOLT 10X25 5739 8.G GALVANIZED

Заводской номер: F01020472 Количество на модель:
F01020472
16

Номер детали на чертеже:

16

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
17

Номер детали на чертеже:

17

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
18

Номер детали на чертеже:

18

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
19

Номер детали на чертеже:

19

BOLT D25 L128 ZN

Заводской номер: F20100062 Количество на модель:
F20100062
20

Номер детали на чертеже:

20

Striker plate

Заводской номер: G15910690 Количество на модель:
G15910690
21

Номер детали на чертеже:

21

Prop coupling

Заводской номер: G15910911 Количество на модель:
G15910911
22

Номер детали на чертеже:

22

Assembly prop

Заводской номер: G16115871 Количество на модель:
G16115871
23

Номер детали на чертеже:

23

Screw

Заводской номер: F01020130 Количество на модель:
F01020130
24

Номер детали на чертеже:

24

NUT M10X1,5 D980 8 ZN

Заводской номер: F01220033 Количество на модель:
F01220033
25

Номер детали на чертеже:

25

COMPL. FRAME PLUG 150X100 B319

Заводской номер: G16610110 Количество на модель:
G16610110
26

Номер детали на чертеже:

26

PIN 6X45 U1336 ZN

Заводской номер: F02200246 Количество на модель:
F02200246
27

Номер детали на чертеже:

27

Pin

Заводской номер: F20100078 Количество на модель:
F20100078
28

Номер детали на чертеже:

28

Seeder linkage

Заводской номер: G15910390 Количество на модель:
G15910390
29

Номер детали на чертеже:

29

WAS.M14 15X28X2,5 U6592 ZB

Заводской номер: F01410088 Количество на модель:
F01410088
30

Номер детали на чертеже:

30

RECTANGULAR PIPE 150X100X4200

Заводской номер: G16610070 Количество на модель:
G16610070
31

Номер детали на чертеже:

31

NUT M14X2

Заводской номер: F01200306 Количество на модель:
F01200306
32

Номер детали на чертеже:

32

SCONTRO FISS.150 2F D15

Заводской номер: G19204030 Количество на модель:
G19204030
33

Номер детали на чертеже:

33

SCREW M14X160 5737 8.G

Заводской номер: F01020225 Количество на модель:
F01020225
34

Номер детали на чертеже:

34

SCREW M12X1,75X40 U5739 10.9ZN

Заводской номер: F01020528 Количество на модель:
F01020528
35

Номер детали на чертеже:

35

WASHER D12 U6592 ZN

Заводской номер: F01410076 Количество на модель:
F01410076
36

Номер детали на чертеже:

36

NUT M12X1,75 U5588 6.8 ZN

Заводской номер: F01200293 Количество на модель:
F01200293
37

Номер детали на чертеже:

37

Nut

Заводской номер: F01200421 Количество на модель:
F01200421
38

Номер детали на чертеже:

38

Rowbraker reinforc.

Заводской номер: G67002020 Количество на модель:
G67002020
39

Номер детали на чертеже:

39

Tracebreaker

Заводской номер: G67002019 Количество на модель:
G67002019
40

Номер детали на чертеже:

40

ROW-BREAKER SUPPORT 150

Заводской номер: G15471612 Количество на модель:
G15471612
41

Номер детали на чертеже:

41

Pin

Заводской номер: F20100120 Количество на модель:
F20100120
42

Номер детали на чертеже:

42

Pin

Заводской номер: F20100121 Количество на модель:
F20100121
43

Номер детали на чертеже:

43

PIN D12 L70 ZN

Заводской номер: F02200584 Количество на модель:
F02200584
44

Номер детали на чертеже:

44

SHAFT HOOK

Заводской номер: F20120400 Количество на модель:
F20120400
45

Номер детали на чертеже:

45

WASHER 10,5X30

Заводской номер: F01420060 Количество на модель:
F01420060
46

Номер детали на чертеже:

46

Nut

Заводской номер: F01230048 Количество на модель:
F01230048
47

Номер детали на чертеже:

47

BOLT 10X40 5739 10.9 GALVANIZ.

Заводской номер: F01020483 Количество на модель:
F01020483
48

Номер детали на чертеже:

48

Prop

Заводской номер: G15410492 Количество на модель:
G15410492
49

Номер детали на чертеже:

49

Prop support

Заводской номер: G15410471 Количество на модель:
G15410471
