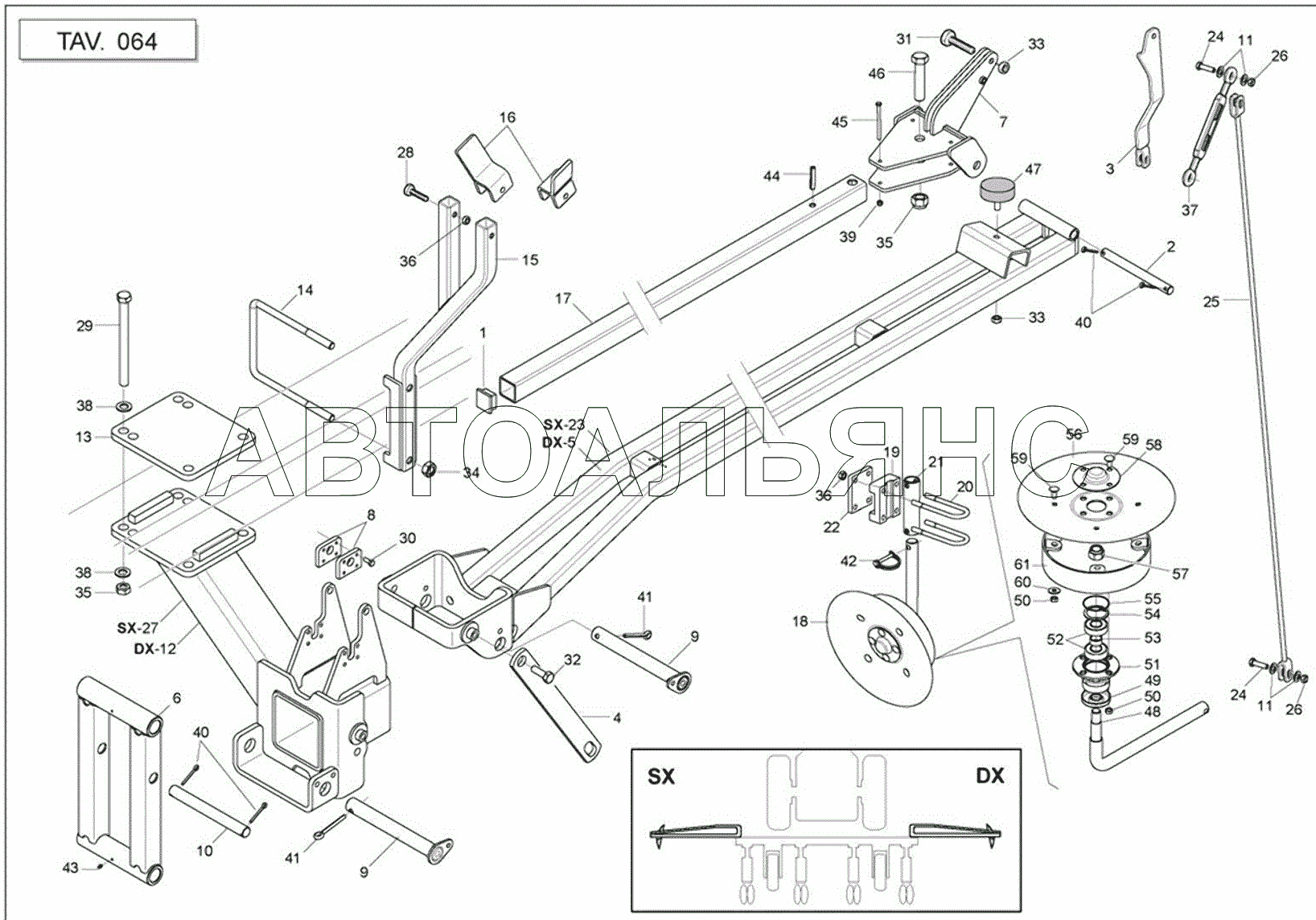

SEGNAFILE MAESTRA (MT). Каталог 2010г.

HYDRAULIC RUDDER SYSTEM MAESTRA (MT) HYDRAULIC SIGN MARKING SYSTEM MAESTRA (MT)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cap

Заводской номер: F20120349 Количество на модель:
F20120349
2

Номер детали на чертеже:

2

Galvanized pin

Заводской номер: G14215850 Количество на модель:
G14215850
3

Номер детали на чертеже:

3

Ass. Plate

Заводской номер: G14219361 Количество на модель:
G14219361
4

Номер детали на чертеже:

4

Rotation tie rod

Заводской номер: G14217751 Количество на модель:
G14217751
5

Номер детали на чертеже:

5

Signing

Заводской номер: G14217923 Количество на модель:
G14217923
6

Номер детали на чертеже:

6

Press. Arm

Заводской номер: G14217981 Количество на модель:
G14217981
7

Номер детали на чертеже:

7

Arm coupling

Заводской номер: G14219230 Количество на модель:
G14219230
8

Номер детали на чертеже:

8

Securing plate

Заводской номер: G14218150 Количество на модель:
G14218150
9

Номер детали на чертеже:

9

Rotation pin zn

Заводской номер: G14218190 Количество на модель:
G14218190
10

Номер детали на чертеже:

10

Press. Pin

Заводской номер: G14218200 Количество на модель:
G14218200
11

Номер детали на чертеже:

11

Washer

Заводской номер: G20970105 Количество на модель:
G20970105
12

Номер детали на чертеже:

12

Ass.support dx segnafile

Заводской номер: G15910883 Количество на модель:
G15910883
13

Номер детали на чертеже:

13

Striker plate

Заводской номер: G15910890 Количество на модель:
G15910890
14

Номер детали на чертеже:

14

U bolt

Заводской номер: F20110830 Количество на модель:
F20110830
15

Номер детали на чертеже:

15

Rowmarker rest

Заводской номер: G15910960 Количество на модель:
G15910960
16

Номер детали на чертеже:

16

Supporting rowmarker

Заводской номер: G15911000 Количество на модель:
G15911000
17

Номер детали на чертеже:

17

Arm tube

Заводской номер: G14219250 Количество на модель:
G14219250
18

Номер детали на чертеже:

18

Mont.disco

Заводской номер: G15911472 Количество на модель:
G15911472
19

Номер детали на чертеже:

19

STRIKER PLATE SLEEVE

Заводской номер: G16912470 Количество на модель:
G16912470
20

Номер детали на чертеже:

20

U bolt

Заводской номер: F20110880 Количество на модель:
F20110880
21

Номер детали на чертеже:

21

DISC COUPLING SLEEVE

Заводской номер: G17111290 Количество на модель:
G17111290
22

Номер детали на чертеже:

22

STOP TEETH 90X70 -10 4F11 66X4

Заводской номер: G17111330 Количество на модель:
G17111330
23

Номер детали на чертеже:

23

Left signing arm

Заводской номер: G15910743 Количество на модель:
G15910743
24

Номер детали на чертеже:

24

Bolt m

Заводской номер: F01020518 Количество на модель:
F01020518
25

Номер детали на чертеже:

25

Tie rod fork

Заводской номер: G17111990 Количество на модель:
G17111990
26

Номер детали на чертеже:

26

Self locking nut

Заводской номер: F01230058 Количество на модель:
F01230058
27

Номер детали на чертеже:

27

Ass.support sx segnafile

Заводской номер: G15910733 Количество на модель:
G15910733
28

Номер детали на чертеже:

28

Bolt

Заводской номер: F01080081 Количество на модель:
F01080081
29

Номер детали на чертеже:

29

Bolt

Заводской номер: F01020328 Количество на модель:
F01020328
30

Номер детали на чертеже:

30

SCREW M8X1,25X20 U5739 8.8 ZN

Заводской номер: F01020436 Количество на модель:
F01020436
31

Номер детали на чертеже:

31

SCREW M12X1,75X40 U5739 10.9ZN

Заводской номер: F01020528 Количество на модель:
F01020528
32

Номер детали на чертеже:

32

BOLT M16X2X45 U5739 8.8 ZG

Заводской номер: F01020568 Количество на модель:
F01020568
33

Номер детали на чертеже:

33

Nut

Заводской номер: F01230059 Количество на модель:
F01230059
34

Номер детали на чертеже:

34

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
35

Номер детали на чертеже:

35

NUT M20X2,5 D982 6 ZN

Заводской номер: F01230131 Количество на модель:
F01230131
36

Номер детали на чертеже:

36

NUT M10X1,5 U5588 6.8 ZN

Заводской номер: F01200270 Количество на модель:
F01200270
37

Номер детали на чертеже:

37

Tie-rod

Заводской номер: F02250708 Количество на модель:
F02250708
38

Номер детали на чертеже:

38

Plane washer

Заводской номер: F01410124 Количество на модель:
F01410124
39

Номер детали на чертеже:

39

SELF LOCK.NUT M8X1,25 D982 8ZN

Заводской номер: F01230034 Количество на модель:
F01230034
40

Номер детали на чертеже:

40

SPLIT PIN 5X45 U1336 ZN

Заводской номер: F02200229 Количество на модель:
F02200229
41

Номер детали на чертеже:

41

Split pin

Заводской номер: F02200260 Количество на модель:
F02200260
42

Номер детали на чертеже:

42

SAFETY PIN D.8X45 ZN

Заводской номер: F02100312 Количество на модель:
F02100312
43

Номер детали на чертеже:

43

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
44

Номер детали на чертеже:

44

Pin

Заводской номер: F02100197 Количество на модель:
F02100197
45

Номер детали на чертеже:

45

SCREW M8X1,25X90 U5737 8.8 ZN

Заводской номер: F01020088 Количество на модель:
F01020088
46

Номер детали на чертеже:

46

Screw

Заводской номер: F01020312 Количество на модель:
F01020312
47

Номер детали на чертеже:

47

BUFFER-CYL. 75X25 M12 781103

Заводской номер: F05150459 Количество на модель:
F05150459
48

Номер детали на чертеже:

48

Rowmaker disc-holder pin

Заводской номер: G15911480 Количество на модель:
G15911480
49

Номер детали на чертеже:

49

Bushing

Заводской номер: G18802790 Количество на модель:
G18802790
50

Номер детали на чертеже:

50

NUT M8X1,25 U5588 6.8 ZN

Заводской номер: F01200244 Количество на модель:
F01200244
51

Номер детали на чертеже:

51

Galvan. Rowmaker disk bearing

Заводской номер: G16810160 Количество на модель:
G16810160
52

Номер детали на чертеже:

52

Bearing

Заводской номер: F04010158 Количество на модель:
F04010158
53

Номер детали на чертеже:

53

BUSHING 21X25X12 ZN

Заводской номер: G18801270 Количество на модель:
G18801270
54

Номер детали на чертеже:

54

SEEGER RING 47X1,75 U7437 C70

Заводской номер: F02050370 Количество на модель:
F02050370
55

Номер детали на чертеже:

55

GASKET OR 033 DOWTY

Заводской номер: F03010576 Количество на модель:
F03010576
56

Номер детали на чертеже:

56

Row marker disk

Заводской номер: G18610170 Количество на модель:
G18610170
57

Номер детали на чертеже:

57

NUT M18X2,5 D982 8 ZN

Заводской номер: F01230098 Количество на модель:
F01230098
58

Номер детали на чертеже:

58

Galvan. Bearing closure

Заводской номер: G16810190 Количество на модель:
G16810190
59

Номер детали на чертеже:

59

Screw

Заводской номер: F01080040 Количество на модель:
F01080040
60

Номер детали на чертеже:

60

WASHER M8 8,4X24X2 U6593 ZN

Заводской номер: F01420048 Количество на модель:
F01420048
61

Номер детали на чертеже:

61

LIMITER DEPTH COUPLYNG

Заводской номер: G16610210 Количество на модель:
G16610210
