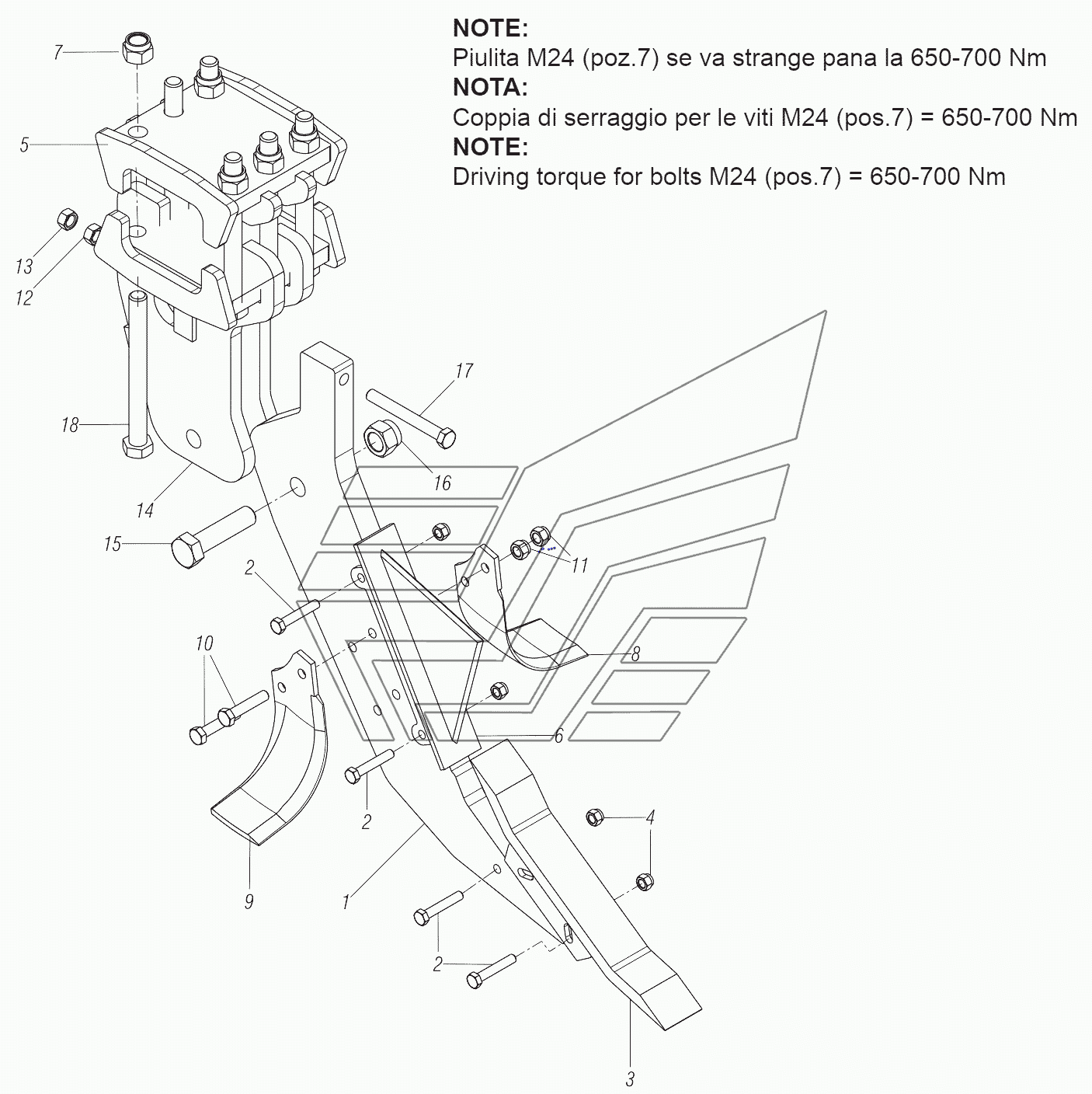

ELEMENT OPERATOR Gaspardo DIABLO. Каталог 2010г.

RIGHT/LEFT FRAME Gaspardo DIABLO DISCS Gaspardo DIABLO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Blade spike

Заводской номер: R17820441 Количество на модель:
R17820441
2

Номер детали на чертеже:

2

Bolt

Заводской номер: F01020164 Количество на модель:
F01020164
3

Номер детали на чертеже:

3

Toothart.tungsten

Заводской номер: R17820721 Количество на модель:
R17820721
4

Номер детали на чертеже:

4

Nut

Заводской номер: F01230059 Количество на модель:
F01230059
5

Номер детали на чертеже:

5

Flange

Заводской номер: R17821350 Количество на модель:
R17821350
6

Номер детали на чертеже:

6

Clod-breaking blade

Заводской номер: R17820061 Количество на модель:
R17820061
7

Номер детали на чертеже:

7

Self-locking nut

Заводской номер: F01230144 Количество на модель:
F01230144
8

Номер детали на чертеже:

8

Left helicoidal blade tungsten

Заводской номер: R17820870 Количество на модель:
R17820870
9

Номер детали на чертеже:

9

Right helicoidal blade

Заводской номер: R17820860 Количество на модель:
R17820860
10

Номер детали на чертеже:

10

Bolt

Заводской номер: F01020210 Количество на модель:
F01020210
11

Номер детали на чертеже:

11

Self locking nut

Заводской номер: F01230073 Количество на модель:
F01230073
12

Номер детали на чертеже:

12

Nut

Заводской номер: F01260047 Количество на модель:
F01260047
13

Номер детали на чертеже:

13

Nut

Заводской номер: F01200321 Количество на модель:
F01200321
14

Номер детали на чертеже:

14

Assy support blade

Заводской номер: R17821300 Количество на модель:
R17821300
15

Номер детали на чертеже:

15

Bolt

Заводской номер: F01060600 Количество на модель:
F01060600
16

Номер детали на чертеже:

16

Self-locking nut

Заводской номер: F01230150 Количество на модель:
F01230150
17

Номер детали на чертеже:

17

Bolt

Заводской номер: F01020269 Количество на модель:
F01020269
18

Номер детали на чертеже:

18

Screw

Заводской номер: F01020339 Количество на модель:
F01020339
