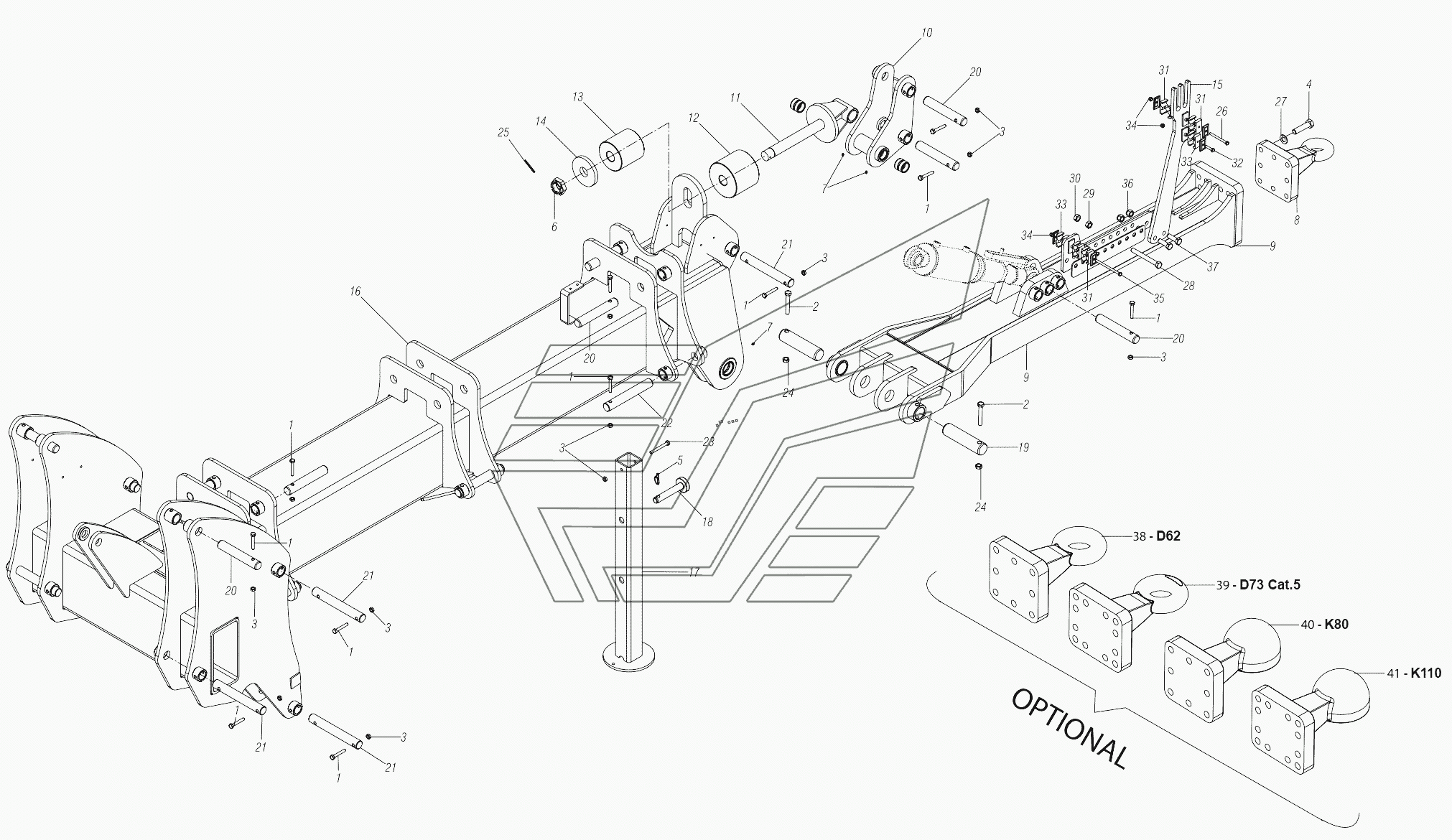

CENTRAL FRAME Gaspardo DIABLO. Каталог 2010г.

RIGHT/LEFT FRAME Gaspardo DIABLO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: F01020124 Количество на модель:
F01020124
2

Номер детали на чертеже:

2

Bolt

Заводской номер: F01020213 Количество на модель:
F01020213
3

Номер детали на чертеже:

3

Nut

Заводской номер: F01230048 Количество на модель:
F01230048
4

Номер детали на чертеже:

4

Screw

Заводской номер: F01020311 Количество на модель:
F01020311
5

Номер детали на чертеже:

5

SNAP PIN D9 B/83 ZN

Заводской номер: F02200507 Количество на модель:
F02200507
6

Номер детали на чертеже:

6

Nut

Заводской номер: F01200501 Количество на модель:
F01200501
7

Номер детали на чертеже:

7

GREASE NIPPLE M6X1 7663-A ZN

Заводской номер: F01100011 Количество на модель:
F01100011
8

Номер детали на чертеже:

8

Towing eye

Заводской номер: F02350057 Количество на модель:
F02350057
9

Номер детали на чертеже:

9

Rudder assembly

Заводской номер: R17211020 Количество на модель:
R17211020
10

Номер детали на чертеже:

10

Assembly adjustment rudder

Заводской номер: R17210100 Количество на модель:
R17210100
11

Номер детали на чертеже:

11

Assieme attacco ammortizzatoreassembly coupling buffer

Заводской номер: R17210070 Количество на модель:
R17210070
12

Номер детали на чертеже:

12

Buffer

Заводской номер: R17210010 Количество на модель:
R17210010
13

Номер детали на чертеже:

13

Buffer

Заводской номер: R17210020 Количество на модель:
R17210020
14

Номер детали на чертеже:

14

Washer

Заводской номер: R17210030 Количество на модель:
R17210030
15

Номер детали на чертеже:

15

Support screw blade

Заводской номер: R17212140 Количество на модель:
R17212140
16

Номер детали на чертеже:

16

Assembly central frame

Заводской номер: R17211140 Количество на модель:
R17211140
17

Номер детали на чертеже:

17

Assembly prop

Заводской номер: G16115871 Количество на модель:
G16115871
18

Номер детали на чертеже:

18

BOLT D25 L128 ZN

Заводской номер: F20100062 Количество на модель:
F20100062
19

Номер детали на чертеже:

19

Bolt

Заводской номер: R17212500 Количество на модель:
R17212500
20

Номер детали на чертеже:

20

Bolt

Заводской номер: R17210150 Количество на модель:
R17210150
21

Номер детали на чертеже:

21

Pin coupling

Заводской номер: R17210690 Количество на модель:
R17210690
22

Номер детали на чертеже:

22

Bolt coupling arm

Заводской номер: R17210300 Количество на модель:
R17210300
23

Номер детали на чертеже:

23

Screw

Заводской номер: F01020130 Количество на модель:
F01020130
24

Номер детали на чертеже:

24

Self locking nut

Заводской номер: F01230073 Количество на модель:
F01230073
25

Номер детали на чертеже:

25

PIN EL. 6X60 U6873 C70 BR

Заводской номер: F02100126 Количество на модель:
F02100126
26

Номер детали на чертеже:

26

SCREW M8X1,25X90 U5737 8.8 ZN

Заводской номер: F01020088 Количество на модель:
F01020088
27

Номер детали на чертеже:

27

Washer

Заводской номер: F01430106 Количество на модель:
F01430106
28

Номер детали на чертеже:

28

Bolt

Заводской номер: F01020269 Количество на модель:
F01020269
29

Номер детали на чертеже:

29

Nut

Заводской номер: F01200321 Количество на модель:
F01200321
30

Номер детали на чертеже:

30

Nut

Заводской номер: F01260047 Количество на модель:
F01260047
31

Номер детали на чертеже:

31

Fixing block

Заводской номер: F02350014 Количество на модель:
F02350014
32

Номер детали на чертеже:

32

SCREW M8X1,25X60 U5737 8.8 ZN

Заводской номер: F01020077 Количество на модель:
F01020077
33

Номер детали на чертеже:

33

Fixing block

Заводской номер: F02350070 Количество на модель:
F02350070
34

Номер детали на чертеже:

34

SELF LOCK.NUT M8X1,25 D982 8ZN

Заводской номер: F01230034 Количество на модель:
F01230034
35

Номер детали на чертеже:

35

Screw

Заводской номер: F01020095 Количество на модель:
F01020095
36

Номер детали на чертеже:

36

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
37

Номер детали на чертеже:

37

SCREW M16X2X50 U5737 8.8 ZN

Заводской номер: F01020252 Количество на модель:
F01020252
38

Номер детали на чертеже:

38

Eye

Заводской номер: F02350064 Количество на модель:
F02350064
39

Номер детали на чертеже:

39

Eye

Заводской номер: F02350068 Количество на модель:
F02350068
40

Номер детали на чертеже:

40

Eye

Заводской номер: F02350065 Количество на модель:
F02350065
41

Номер детали на чертеже:

41

Eye

Заводской номер: F02350069 Количество на модель:
F02350069
