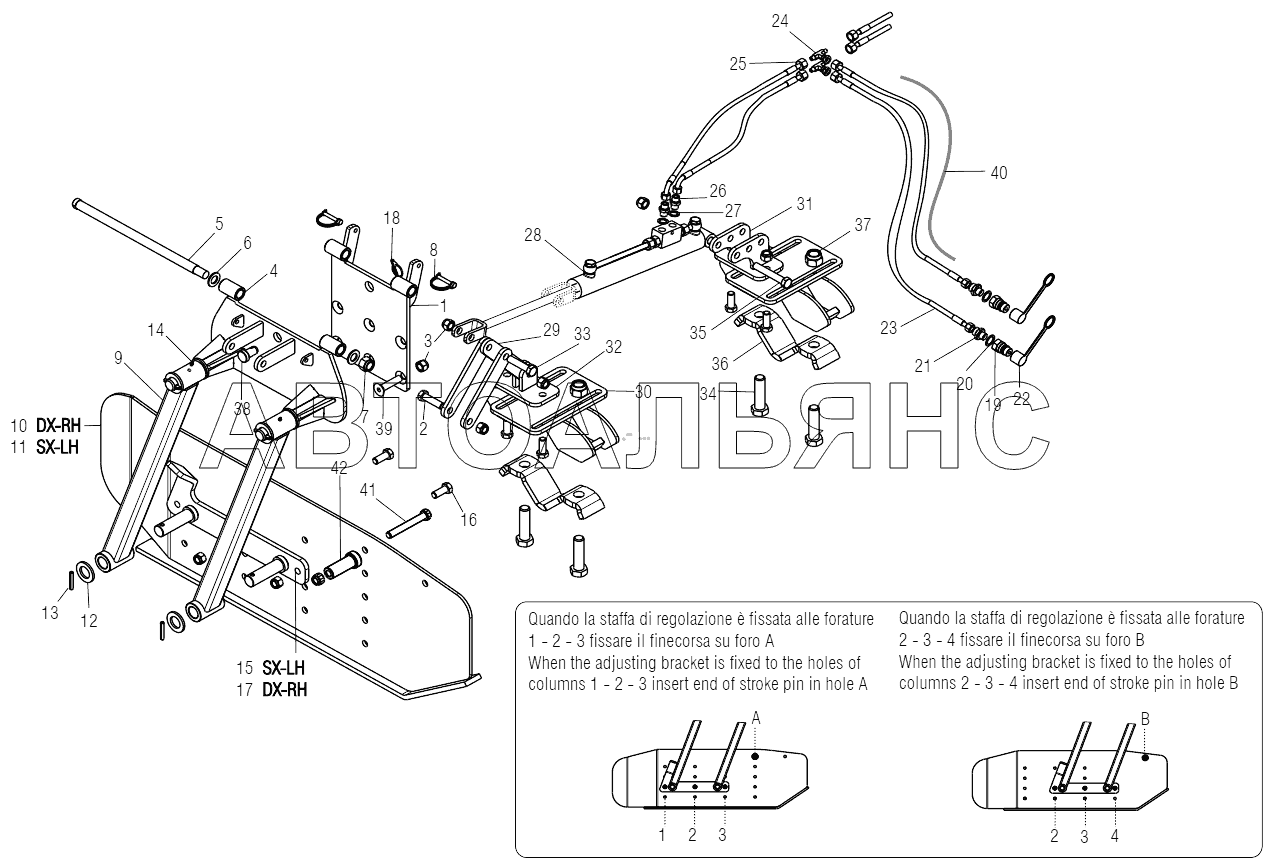

HYDROPNEUMATIC SIDE SHIELD Gaspardo ATTILA. Каталог 2013г.

MECHANICAL SIDE SHIELD Gaspardo ATTILA WHEEL Gaspardo ATTILA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Coupling plate

Заводской номер: R17811651 Количество на модель:
R17811651
2

Номер детали на чертеже:

2

SCREW M16X2X60 U5737 8.8 ZN

Заводской номер: F01020256 Количество на модель:
F01020256
3

Номер детали на чертеже:

3

Nut

Заводской номер: F01230085 Количество на модель:
F01230085
4

Номер детали на чертеже:

4

Assembly lifting block

Заводской номер: R17811711 Количество на модель:
R17811711
5

Номер детали на чертеже:

5

Bolt filet.

Заводской номер: R17811721 Количество на модель:
R17811721
6

Номер детали на чертеже:

6

Plane washer

Заводской номер: F01410135 Количество на модель:
F01410135
7

Номер детали на чертеже:

7

Nut

Заводской номер: F01220092 Количество на модель:
F01220092
8

Номер детали на чертеже:

8

SAFETY PIN D.8X45 ZN

Заводской номер: F02100312 Количество на модель:
F02100312
9

Номер детали на чертеже:

9

Overall limit support

Заводской номер: R17613671 Количество на модель:
R17613671
10

Номер детали на чертеже:

10

Frame level plate rh

Заводской номер: R17613360 Количество на модель:
R17613360
11

Номер детали на чертеже:

11

Frame level plate lh

Заводской номер: R17613350 Количество на модель:
R17613350
12

Номер детали на чертеже:

12

Washer

Заводской номер: G20970067 Количество на модель:
G20970067
13

Номер детали на чертеже:

13

Elastic pin

Заводской номер: F02100144 Количество на модель:
F02100144
14

Номер детали на чертеже:

14

Sphere nipple

Заводской номер: F01100048 Количество на модель:
F01100048
15

Номер детали на чертеже:

15

Coupl. Level plate support lh

Заводской номер: R17614140 Количество на модель:
R17614140
16

Номер детали на чертеже:

16

SCREW M16X2X50 U5737 8.8 ZN

Заводской номер: F01020252 Количество на модель:
F01020252
17

Номер детали на чертеже:

17

Coupl. Level plate support rh

Заводской номер: R17614120 Количество на модель:
R17614120
18

Номер детали на чертеже:

18

Snap pin

Заводской номер: F02200463 Количество на модель:
F02200463
19

Номер детали на чертеже:

19

QUICK CONNECT MALE CONE 1/2

Заводской номер: F03150935 Количество на модель:
F03150935
20

Номер детали на чертеже:

20

COPPER WASHER 21X27X1,5 1/2

Заводской номер: F03151237 Количество на модель:
F03151237
21

Номер детали на чертеже:

21

NIPLE MM1/4-1/2 ZN

Заводской номер: F03150211 Количество на модель:
F03150211
22

Номер детали на чертеже:

22

COVER CONNECT F 1/2 RED

Заводской номер: F05150325 Количество на модель:
F05150325
23

Номер детали на чертеже:

23

Pipe

Заводской номер: R17817920 Количество на модель:
R17817920
24

Номер детали на чертеже:

24

MALE T-UNION 1/4 ZN

Заводской номер: F03151219 Количество на модель:
F03151219
25

Номер детали на чертеже:

25

PIPE 1/4R2 C-F 1/4 L2000 HL/ID

Заводской номер: G23440517 Количество на модель:
G23440517
26

Номер детали на чертеже:

26

Nipple galv.cyl.male

Заводской номер: F03150310 Количество на модель:
F03150310
27

Номер детали на чертеже:

27

Copper washer

Заводской номер: F03151240 Количество на модель:
F03151240
28

Номер детали на чертеже:

28

Cylinder

Заводской номер: R17640260 Количество на модель:
R17640260
29

Номер детали на чертеже:

29

Hydraulic drive plate limiter

Заводской номер: R17640290 Количество на модель:
R17640290
30

Номер детали на чертеже:

30

Cylinder mounting support

Заводской номер: R17640330 Количество на модель:
R17640330
31

Номер детали на чертеже:

31

Cylinder mounting support

Заводской номер: R17640220 Количество на модель:
R17640220
32

Номер детали на чертеже:

32

Cylinder mounting support

Заводской номер: R17640250 Количество на модель:
R17640250
33

Номер детали на чертеже:

33

SCREW M16X2X70 U5737 8.8 ZN

Заводской номер: F01020260 Количество на модель:
F01020260
34

Номер детали на чертеже:

34

Bolt

Заводской номер: F01020369 Количество на модель:
F01020369
35

Номер детали на чертеже:

35

Bolt

Заводской номер: F01020285 Количество на модель:
F01020285
36

Номер детали на чертеже:

36

Bracket tube

Заводской номер: R17811172 Количество на модель:
R17811172
37

Номер детали на чертеже:

37

Self-locking nut

Заводской номер: F01230144 Количество на модель:
F01230144
38

Номер детали на чертеже:

38

Bolt

Заводской номер: R17615130 Количество на модель:
R17615130
39

Номер детали на чертеже:

39

Bolt

Заводской номер: F01030152 Количество на модель:
F01030152
40

Номер детали на чертеже:

40

Sheath

Заводской номер: F03100383 Количество на модель:
F03100383
41

Номер детали на чертеже:

41

Bolt

Заводской номер: F01020266 Количество на модель:
F01020266
42

Номер детали на чертеже:

42

Bush

Заводской номер: R17640640 Количество на модель:
R17640640
