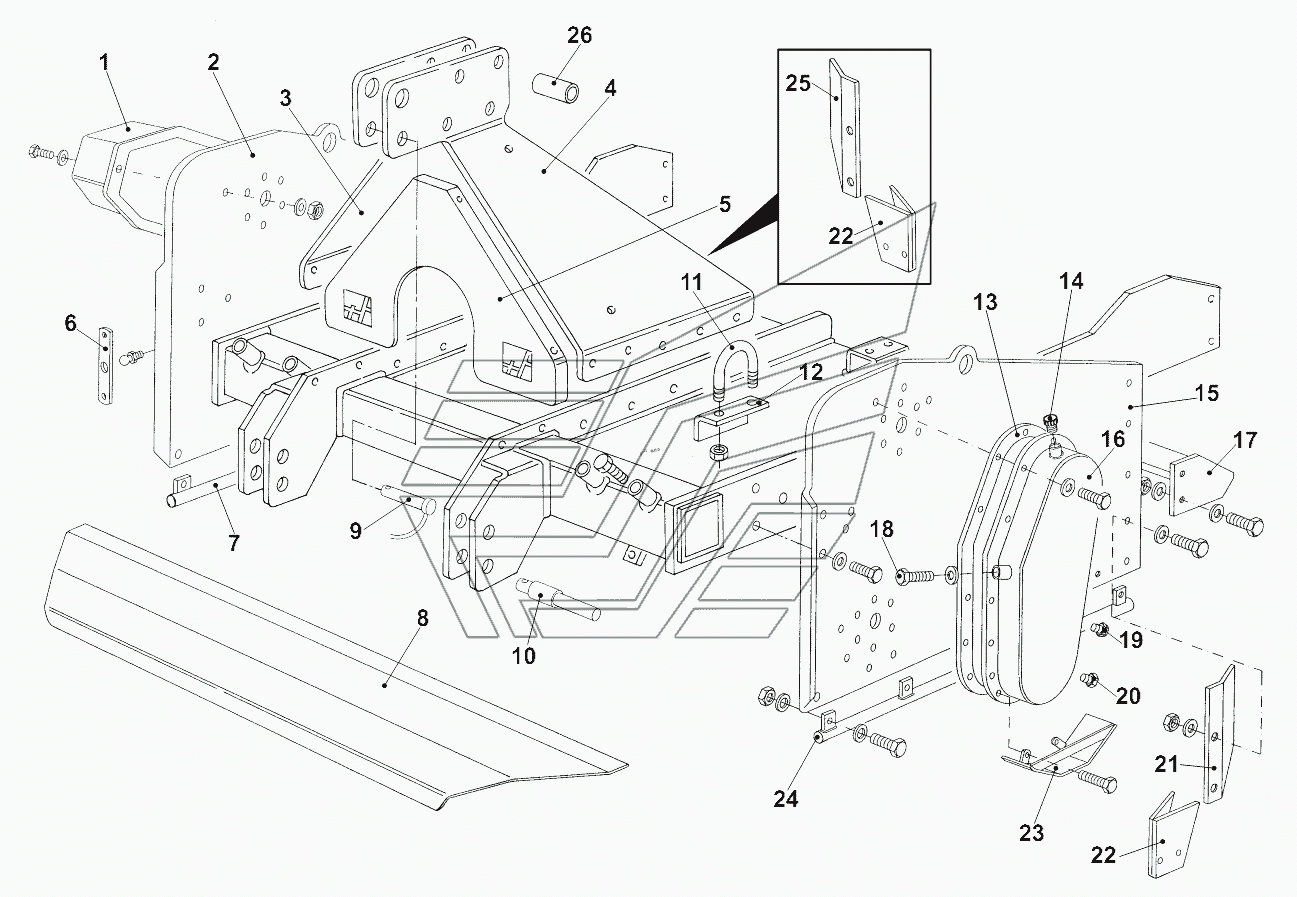

Рама AF SUPER. Каталог 2011г.

Узел левого диска AF SUPER

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Картер передачи контрротора

Заводской номер: EHR000034R Количество на модель: 1
EHR000034R
1
2

Номер детали на чертеже:

2

Правая боковая панель

Заводской номер: EHR000157R Количество на модель: 49
EHR000157R
49
3

Номер детали на чертеже:

3

Трехточечная боковая панель

Заводской номер: EHR000155R Количество на модель: 15
EHR000155R
15
4

Номер детали на чертеже:

4

Трехточечная боковая панель

Заводской номер: EHR000154R Количество на модель: 15
EHR000154R
15
5

Номер детали на чертеже:

5

Передняя закрывающая панель

Заводской номер: EHR000131R Количество на модель: 6
EHR000131R
6
6

Номер детали на чертеже:

6

Защита масленки

Заводской номер: EHR000115R Количество на модель:
EHR000115R
7

Номер детали на чертеже:

7

Правая салазка

Заводской номер: EHR000003R Количество на модель:
EHR000003R
8

Номер детали на чертеже:

8

Передний защитный кожух

Заводской номер: EHR000186R Количество на модель: 15
EHR000186R
15
8

Номер детали на чертеже:

8

Передний защитный кожух

Заводской номер: EHR000187R Количество на модель: 14
EHR000187R
14
8

Номер детали на чертеже:

8

Передний защитный кожух

Заводской номер: EHR000188R Количество на модель: 12
EHR000188R
12
8

Номер детали на чертеже:

8

Передний защитный кожух

Заводской номер: EHR000189R Количество на модель: 10
EHR000189R
10
8

Номер детали на чертеже:

8

Передний защитный кожух

Заводской номер: EHR000190R Количество на модель: 8
EHR000190R
8
9

Номер детали на чертеже:

9

Палец третьей точки

Заводской номер: EHR000132R Количество на модель:
EHR000132R
10

Номер детали на чертеже:

10

Палец 1-2 точек

Заводской номер: EHR000138R Количество на модель:
EHR000138R
11

Номер детали на чертеже:

11

U-образный болт

Заводской номер: EHR000191R Количество на модель:
EHR000191R
12

Номер детали на чертеже:

12

Скоба для хомута

Заводской номер: EHR000073R Количество на модель:
EHR000073R
13

Номер детали на чертеже:

13

Уплотнение картера передачи ротора

Заводской номер: EHR000002R Количество на модель:
EHR000002R
14

Номер детали на чертеже:

14

Заливная пробка

Заводской номер: EHR000055R Количество на модель:
EHR000055R
15

Номер детали на чертеже:

15

Левая боковая панель

Заводской номер: EHR000156R Количество на модель: 49
EHR000156R
49
16

Номер детали на чертеже:

16

Кожух ротора

Заводской номер: EHR000192R Количество на модель: 9
EHR000192R
9
17

Номер детали на чертеже:

17

Штанга бороздоделателя

Заводской номер: EHR000053R Количество на модель: 12
EHR000053R
12
17

Номер детали на чертеже:

17

Штанга бороздоделателя

Заводской номер: EHR000052R Количество на модель: 14
EHR000052R
14
17

Номер детали на чертеже:

17

Штанга бороздоделателя

Заводской номер: EHR000051R Количество на модель: 15
EHR000051R
15
17

Номер детали на чертеже:

17

Штанга бороздоделателя

Заводской номер: EHR000050R Количество на модель: 16
EHR000050R
16
18

Номер детали на чертеже:

18

Винт регулировки натяжителя цепи

Заводской номер: EHR000037R Количество на модель:
EHR000037R
19

Номер детали на чертеже:

19

Пробка уровня масла

Заводской номер: EHR000058R Количество на модель:
EHR000058R
20

Номер детали на чертеже:

20

Сливная пробка

Заводской номер: EHR000056R Количество на модель:
EHR000056R
21

Номер детали на чертеже:

21

Левый ограничитель

Заводской номер: EHR000173R Количество на модель: 1
EHR000173R
1
22

Номер детали на чертеже:

22

Скоба-ограничитель гряды

Заводской номер: EHR000072R Количество на модель: 2
EHR000072R
2
23

Номер детали на чертеже:

23

Защита кожуха

Заводской номер: EHR000116R Количество на модель:
EHR000116R
24

Номер детали на чертеже:

24

Левая салазка

Заводской номер: EHR000001R Количество на модель:
EHR000001R
25

Номер детали на чертеже:

25

Правый ограничитель

Заводской номер: EHR000174R Количество на модель: 1
EHR000174R
1
26

Номер детали на чертеже:

26

Распорная втулка

Заводской номер: EHR000074R Количество на модель:
EHR000074R
