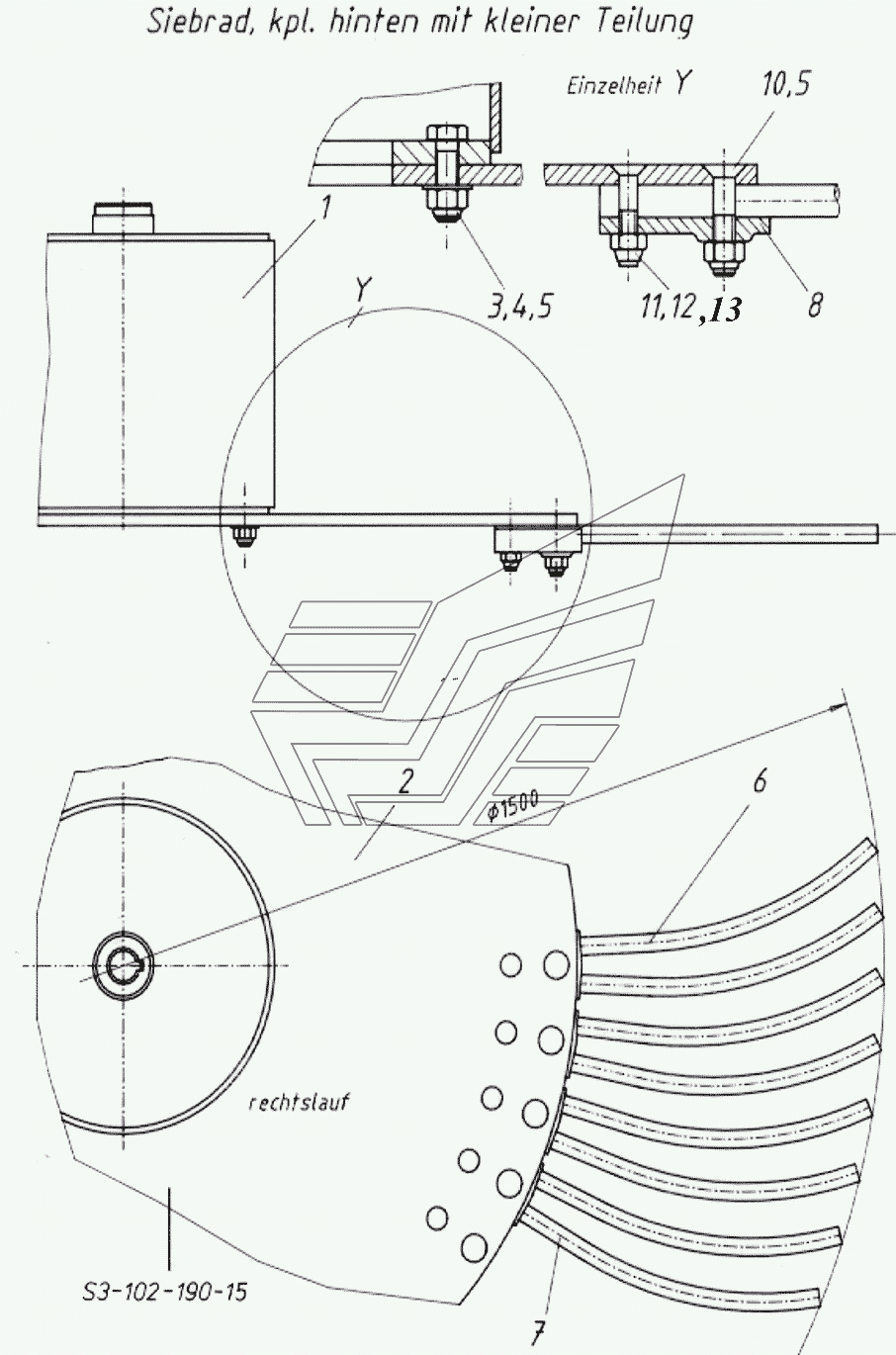

Очистительный ротор, сзади SF-10-2. Каталог 2005г.

Сепарирующее колесо левого вращения SF-10-2 Очистительный ротор, сзади с облицовкой, регулятор расхода, фильтр высокого давления SF-10-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Очистительный ротор

Заводской номер: S3-102-190-015 Количество на модель:
S3-102-190-015
1

Номер детали на чертеже:

1

Ступица очистительного ротора

Заводской номер: S2-102-090-006 Количество на модель:
S2-102-090-006
2

Номер детали на чертеже:

2

Плита очистительного ротора

Заводской номер: S3-102-190-015-001 Количество на модель:
S3-102-190-015-001
3

Номер детали на чертеже:

3

Шестигранный винт M12x40

Заводской номер: 481 Количество на модель:
481
4

Номер детали на чертеже:

4

Упругая зажимная шайба 12

Заводской номер: 810 Количество на модель:
810
5

Номер детали на чертеже:

5

Шестигранная гайка М12

Заводской номер: 684 Количество на модель:
684
6

Номер детали на чертеже:

6

Зубья очистительного ротора

Заводской номер: S3-102-190-005-005 Количество на модель:
S3-102-190-005-005
7

Номер детали на чертеже:

7

Зубья очистительного ротора

Заводской номер: S3-102-190-005-006 Количество на модель:
S3-102-190-005-006
8

Номер детали на чертеже:

8

Зажимная вставка

Заводской номер: S3-102-190-005-004 Количество на модель:
S3-102-190-005-004
10

Номер детали на чертеже:

10

Винт с потайной головкой M12x55

Заводской номер: 26726 Количество на модель:
26726
11

Номер детали на чертеже:

11

винт с потайной головкой М10х50 10.9

Заводской номер: 26725 Количество на модель:
26725
12

Номер детали на чертеже:

12

Шестигранная гайка М10

Заводской номер: 683 Количество на модель:
683
13

Номер детали на чертеже:

13

Трубчатьй разрезной штифт 6х26

Заводской номер: 2653 Количество на модель:
2653
