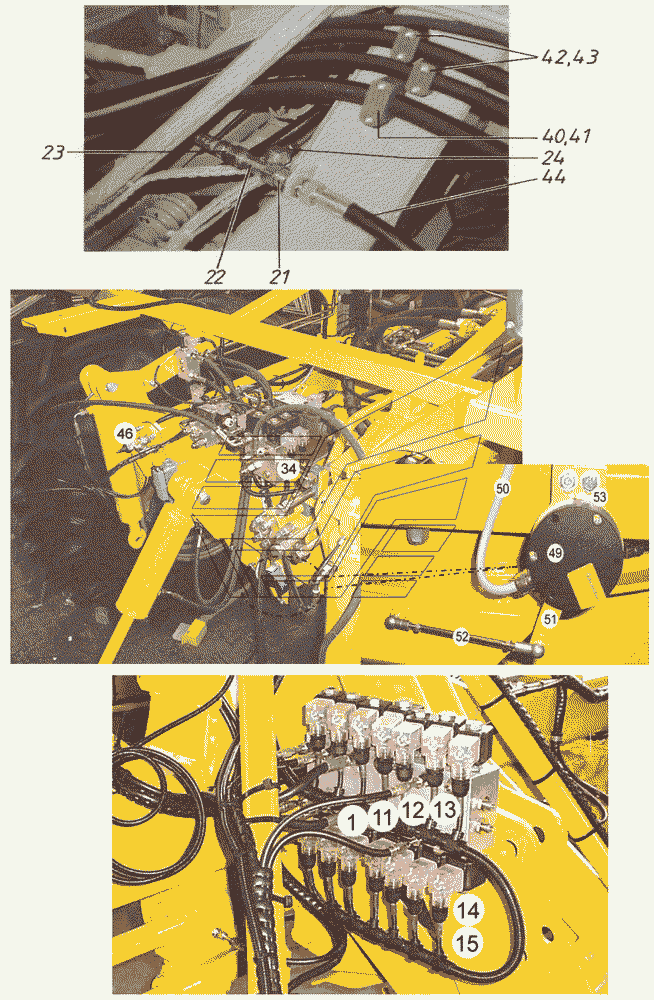

Детали гидросистемы копателя SF-10-2. Каталог 2005г.

Детали гидросистемы копателя SF-10-2 Расположение очистительных роторов с наружной облицовкой SF-10-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Блок управления 8326

Заводской номер: S6-286-003-001 Количество на модель:
S6-286-003-001
11

Номер детали на чертеже:

11

Цилиндрический винт М8х60

Заводской номер: 25263 Количество на модель:
25263
12

Номер детали на чертеже:

12

Блокирующая шайба SKM 8

Заводской номер: 26605 Количество на модель:
26605
13

Номер детали на чертеже:

13

Шестигранная гайка М8

Заводской номер: 666 Количество на модель:
666
14

Номер детали на чертеже:

14

Штуцер

Заводской номер: S1-101-053-000-292 Количество на модель:
S1-101-053-000-292
15

Номер детали на чертеже:

15

Навинчивающаяся гильза

Заводской номер: S1-101-053-000-293 Количество на модель:
S1-101-053-000-293
21

Номер детали на чертеже:

21

Прямое резьбовое соединение

Заводской номер: S1-101-053-000-255 Количество на модель:
S1-101-053-000-255
22

Номер детали на чертеже:

22

Резьбовое соединение

Заводской номер: S1-101-053-000-257 Количество на модель:
S1-101-053-000-257
23

Номер детали на чертеже:

23

Переходная втулка

Заводской номер: S1-101-053-000-247 Количество на модель:
S1-101-053-000-247
24

Номер детали на чертеже:

24

Переходная втулка

Заводской номер: S1-101-053-000-240 Количество на модель:
S1-101-053-000-240
34

Номер детали на чертеже:

34

Гидравлический шланг

Заводской номер: 32549 Количество на модель:
32549
40

Номер детали на чертеже:

40

Трубчатая скоба

Заводской номер: S1-101-053-074-002 Количество на модель:
S1-101-053-074-002
41

Номер детали на чертеже:

41

Цилиндрический винт М6х50

Заводской номер: 29277 Количество на модель:
29277
42

Номер детали на чертеже:

42

Трубчатая скоба

Заводской номер: S1-101-053-074-003 Количество на модель:
S1-101-053-074-003
43

Номер детали на чертеже:

43

Цилиндрический винт М6х30

Заводской номер: 29276 Количество на модель:
29276
44

Номер детали на чертеже:

44

Гидравлический шланг

Заводской номер: 32551 Количество на модель:
32551
46

Номер детали на чертеже:

46

Переходная втулка

Заводской номер: 10-900-003-000-068 Количество на модель:
10-900-003-000-068
47

Номер детали на чертеже:

47

Резьбовое соединение

Заводской номер: S1-101-053-000-258 Количество на модель:
S1-101-053-000-258
49

Номер детали на чертеже:

49

Угловой датчик 530221

Заводской номер: 20-100-075-004-003 Количество на модель:
20-100-075-004-003
50

Номер детали на чертеже:

50

Кабель Угловой датчик

Заводской номер: 20-100-075-002-013 Количество на модель:
20-100-075-002-013
51

Номер детали на чертеже:

51

Рычаг

Заводской номер: 20-100-052-000-007 Количество на модель:
20-100-052-000-007
52

Номер детали на чертеже:

52

Угловой шарнир А10, левый

Заводской номер: 10446 Количество на модель:
10446
52

Номер детали на чертеже:

52

Угловой шарнир А10 правый

Заводской номер: 10445 Количество на модель:
10445
53

Номер детали на чертеже:

53

Держатель

Заводской номер: 20-100-052-050-004 Количество на модель:
20-100-052-050-004
54

Номер детали на чертеже:

54

Стержень с резьбой

Заводской номер: S5-125-016-000-012 Количество на модель:
S5-125-016-000-012
Детали гидросистемы копателя SF-10-2 Расположение очистительных роторов с наружной облицовкой SF-10-2
