Транспортировочный вал с регулируемой шириной междурядий 45/50 см SF-10-2. Каталог 2005г.

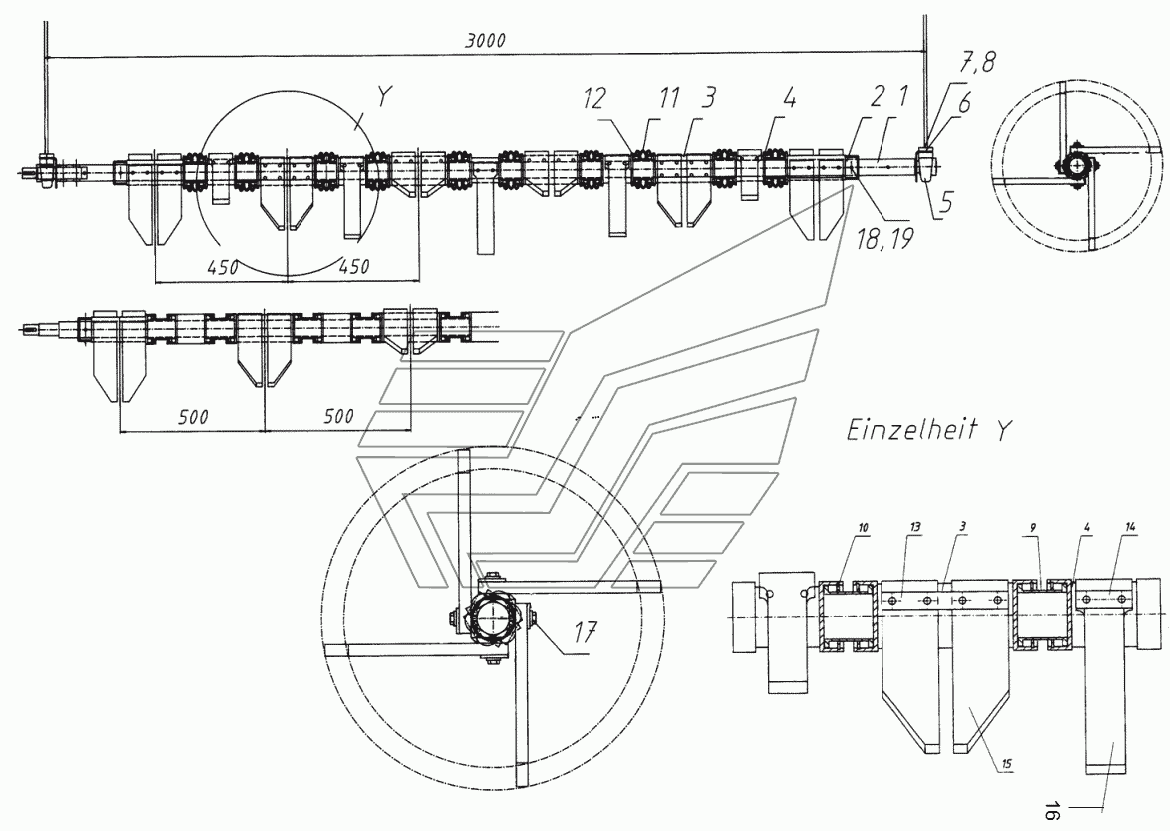

Цилиндрическая зубчатая передача SF-10-2 Валковый механизм (2 длинных и 5 коротких вала) SF-10-2

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Транспортировочный вал

Заводской номер: S0-280-015-030 Количество на модель:

В закладки

S0-280-015-030

2

Номер детали на чертеже:

2

Подвижный элемент, снаружи

Заводской номер: S0-280-015-001 Количество на модель:

В закладки

S0-280-015-001

3

Номер детали на чертеже:

3

Подвижный элемент

Заводской номер: S0-280-015-005 Количество на модель:

В закладки

S0-280-015-005

4

Номер детали на чертеже:

4

Подвижный элемент

Заводской номер: S0-280-015-006 Количество на модель:

В закладки

S0-280-015-006

5

Номер детали на чертеже:

5

Подшипник на лапках TASE 40

Заводской номер: S0-280-015-010 Количество на модель:

В закладки

S0-280-015-010

6

Номер детали на чертеже:

6

Предохранительный щиток подшипника

Заводской номер: S3-162-015-000-001 Количество на модель:

В закладки

S3-162-015-000-001

7

Номер детали на чертеже:

7

Шестигранный винт M12x40

Заводской номер: 481 Количество на модель:

В закладки

481

8

Номер детали на чертеже:

8

Упругая зажимная шайба 12

Заводской номер: 810 Количество на модель:

В закладки

810

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: S0-280-015-000-002 Количество на модель:

В закладки

S0-280-015-000-002

10

Номер детали на чертеже:

10

Стопорное кольцо 90х3

Заводской номер: 964 Количество на модель:

В закладки

964

11

Номер детали на чертеже:

11

Резиновая гармошка

Заводской номер: S0-280-015-000-001 Количество на модель:

В закладки

S0-280-015-000-001

12

Номер детали на чертеже:

12

Скоба с червячной резьбой

Заводской номер: Y3-102-000-020 Количество на модель:

В закладки

Y3-102-000-020

13

Номер детали на чертеже:

13

Зажимная рейка

Заводской номер: А1-201-006-052-003 Количество на модель:

В закладки

А1-201-006-052-003

14

Номер детали на чертеже:

14

пластина с отверстиями

Заводской номер: 12-802-015-020-010 Количество на модель:

В закладки

12-802-015-020-010

15

Номер детали на чертеже:

15

Било

Заводской номер: SB-162-015-002 Количество на модель:

В закладки

SB-162-015-002

16

Номер детали на чертеже:

16

Било

Заводской номер: SB-162-015-001 Количество на модель:

В закладки

SB-162-015-001

17

Номер детали на чертеже:

17

Шестигранный винт М10х30

Заводской номер: 472 Количество на модель:

В закладки

472

18

Номер детали на чертеже:

18

Шестигранный винт М8х90

Заводской номер: 27052 Количество на модель:

В закладки

27052

19

Номер детали на чертеже:

19

Шестигранная гайка М8

Заводской номер: 682 Количество на модель:

В закладки

682

Цилиндрическая зубчатая передача SF-10-2 Валковый механизм (2 длинных и 5 коротких вала) SF-10-2
