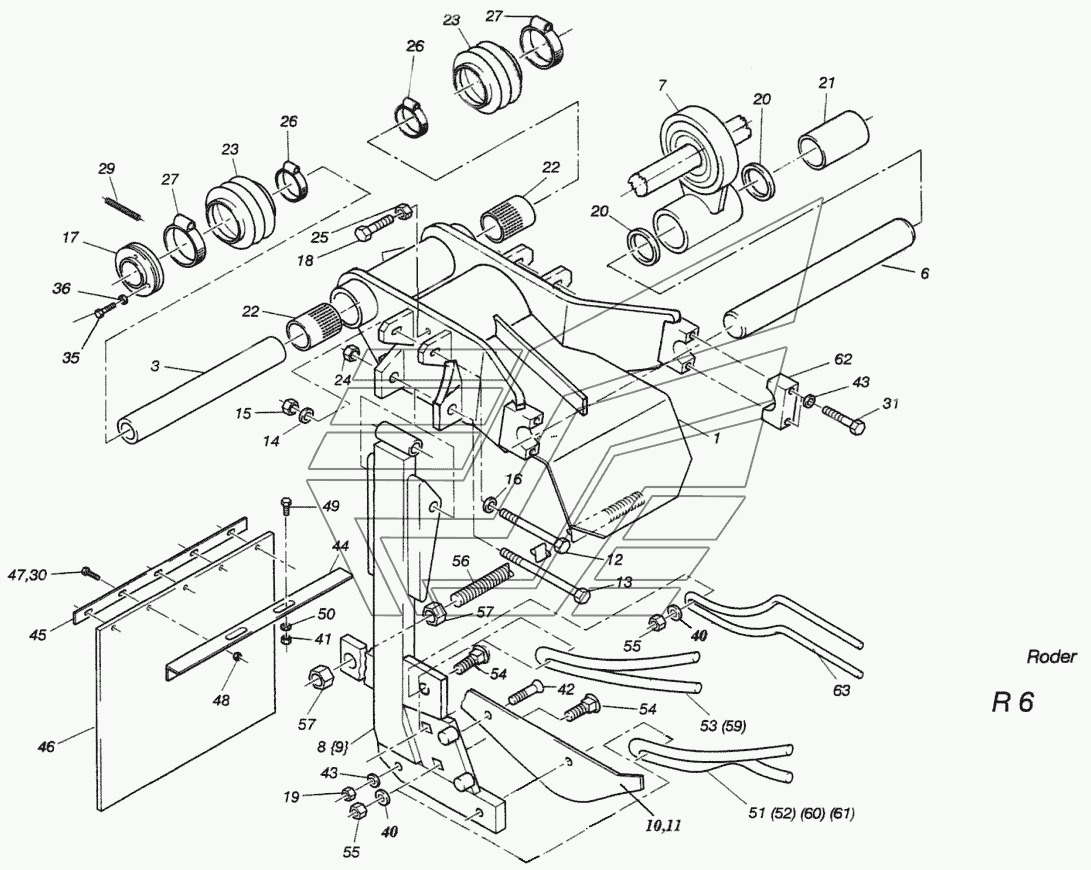

Копательный узел SF-10-2. Каталог 2005г.

Основная рама R6, облицовка, приводы SF-10-2 Детали для копательного узла с регулируемой шириной междурядий 45/50 см SF-10-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Качающаяся рама

Заводской номер: S7-166-006-025 Количество на модель:
S7-166-006-025
3

Номер детали на чертеже:

3

Ось, в сборе

Заводской номер: 10-600-006-010 Количество на модель:
10-600-006-010
6

Номер детали на чертеже:

6

Вал

Заводской номер: S3-163-006-000-013 Количество на модель:
S3-163-006-000-013
7

Номер детали на чертеже:

7

Вал

Заводской номер: Вал Количество на модель:
Вал
8

Номер детали на чертеже:

8

Стойка лемеха, слева

Заводской номер: S8-164-006-060 Количество на модель:
S8-164-006-060
8

Номер детали на чертеже:

8

Стойка лемеха, слева, снаружи

Заводской номер: S8-164-006-065 Количество на модель:
S8-164-006-065
9

Номер детали на чертеже:

9

Стойка лемеха, спава, снаружи

Заводской номер: S8-164-006-066 Количество на модель:
S8-164-006-066
9

Номер детали на чертеже:

9

Стойка лемеха, справа

Заводской номер: S8-164-006-063 Количество на модель:
S8-164-006-063
10

Номер детали на чертеже:

10

Пластина подкапываю лемеха, слева

Заводской номер: S2-161-006-000-050 Количество на модель:
S2-161-006-000-050
11

Номер детали на чертеже:

11

Пластина подкапывакхц лемеха, справа

Заводской номер: S2-161-006-000-051 Количество на модель:
S2-161-006-000-051
12

Номер детали на чертеже:

12

Шестигранный винт М16х1,5x120 10.9

Заводской номер: 22518 Количество на модель:
22518
13

Номер детали на чертеже:

13

Шестигранный винт М16х1,5x160 10.9

Заводской номер: 22519 Количество на модель:
22519
14

Номер детали на чертеже:

14

Блокирующая шайба SKM16

Заводской номер: 26609 Количество на модель:
26609
15

Номер детали на чертеже:

15

Шестигранная гайка М16х1,5 10.9

Заводской номер: 30128 Количество на модель:
30128
16

Номер детали на чертеже:

16

Шайба А17

Заводской номер: 783 Количество на модель:
783
17

Номер детали на чертеже:

17

Фланец

Заводской номер: А0-200-006-000-008 Количество на модель:
А0-200-006-000-008
18

Номер детали на чертеже:

18

Шестигранный винт М12х65

Заводской номер: 484 Количество на модель:
484
19

Номер детали на чертеже:

19

Шестигранная гайка М12

Заводской номер: 684 Количество на модель:
684
20

Номер детали на чертеже:

20

Отделитель

Заводской номер: 33465 Количество на модель:
33465
21

Номер детали на чертеже:

21

Втулка, длина 90

Заводской номер: S3-163-006-000-008 Количество на модель:
S3-163-006-000-008
22

Номер детали на чертеже:

22

Сепаратор шарикоподшипника, длина 95 см

Заводской номер: S6-166-006-000-016 Количество на модель:
S6-166-006-000-016
23

Номер детали на чертеже:

23

Резиновая гармошка

Заводской номер: А2-202-006-000-055 Количество на модель:
А2-202-006-000-055
24

Номер детали на чертеже:

24

Шестигранная гайка М16

Заводской номер: 16918 Количество на модель:
16918
26

Номер детали на чертеже:

26

Скоба с червячной резьбой

Заводской номер: 10-600-008-000-010 Количество на модель:
10-600-008-000-010
27

Номер детали на чертеже:

27

Скоба с червячной резьбой

Заводской номер: Y5-002-000-021 Количество на модель:
Y5-002-000-021
29

Номер детали на чертеже:

29

Трубчатый разрезной штифт 8х70

Заводской номер: 852 Количество на модель:
852
30

Номер детали на чертеже:

30

Шайба В 6,4

Заводской номер: 799 Количество на модель:
799
31

Номер детали на чертеже:

31

Шестигранный винт М12х60

Заводской номер: 389 Количество на модель:
389
35

Номер детали на чертеже:

35

Шестигранный винт М10х25

Заводской номер: 471 Количество на модель:
471
36

Номер детали на чертеже:

36

Упругая зажимная шайба 10

Заводской номер: 807 Количество на модель:
807
37

Номер детали на чертеже:

37

Эксцентрик

Заводской номер: S0-660-006-000-010 Количество на модель:
S0-660-006-000-010
40

Номер детали на чертеже:

40

Упругая зажимная шайба 16

Заводской номер: 25463 Количество на модель:
25463
41

Номер детали на чертеже:

41

Шестигранная гайка М8

Заводской номер: 666 Количество на модель:
666
42

Номер детали на чертеже:

42

винт с потайной головкой М12х40 10.9

Заводской номер: 43109 Количество на модель:
43109
43

Номер детали на чертеже:

43

Блокирующая шайба SKM12

Заводской номер: 26607 Количество на модель:
26607
44

Номер детали на чертеже:

44

Щиток

Заводской номер: 10-800-006-001-008 Количество на модель:
10-800-006-001-008
45

Номер детали на чертеже:

45

Щиток

Заводской номер: 10-800-006-001-009 Количество на модель:
10-800-006-001-009
46

Номер детали на чертеже:

46

Резиновый щит

Заводской номер: 16-800-006-001-010 Количество на модель:
16-800-006-001-010
47

Номер детали на чертеже:

47

Шестигранный винт М6х20

Заводской номер: 456 Количество на модель:
456
48

Номер детали на чертеже:

48

Шестигранная гайка М6

Заводской номер: 681 Количество на модель:
681
49

Номер детали на чертеже:

49

Шестигранный винт М8х16

Заводской номер: 462 Количество на модель:
462
50

Номер детали на чертеже:

50

Шайба В 8,4

Заводской номер: 801 Количество на модель:
801
51

Номер детали на чертеже:

51

Пружинный зуб, слева

Заводской номер: S1-161-006-000-003 Количество на модель:
S1-161-006-000-003
52

Номер детали на чертеже:

52

Пружинный зуб, справа

Заводской номер: S1-161-006-000-004 Количество на модель:
S1-161-006-000-004
53

Номер детали на чертеже:

53

Зубья очистительного ротора

Заводской номер: S1-101-090-001-001 Количество на модель:
S1-101-090-001-001
54

Номер детали на чертеже:

54

винт с плоской круглой головкой M16x45 VP

Заводской номер: 28672 Количество на модель:
28672
55

Номер детали на чертеже:

55

Шестигранная гайка М16

Заводской номер: 669 Количество на модель:
669
56

Номер детали на чертеже:

56

Стержень с резьбой М 20

Заводской номер: S8-164-006-000-020 Количество на модель:
S8-164-006-000-020
57

Номер детали на чертеже:

57

Шестигранная гайка М20

Заводской номер: 670 Количество на модель:
670
59

Номер детали на чертеже:

59

Пруж зуб, середина

Заводской номер: S3-163-006-000-005 Количество на модель:
S3-163-006-000-005
60

Номер детали на чертеже:

60

Пруж. зуб, снизу

Заводской номер: S3-163-006-000-006 Количество на модель:
S3-163-006-000-006
61

Номер детали на чертеже:

61

Пружинный зуб, снизу

Заводской номер: S3-163-006-000-007 Количество на модель:
S3-163-006-000-007
62

Номер детали на чертеже:

62

Зажимная вставка

Заводской номер: S3-163-006-000-014 Количество на модель:
S3-163-006-000-014
63

Номер детали на чертеже:

63

Пруж. зуб, сверху

Заводской номер: S4-164-006-000-015 Количество на модель:
S4-164-006-000-015
Основная рама R6, облицовка, приводы SF-10-2 Детали для копательного узла с регулируемой шириной междурядий 45/50 см SF-10-2
