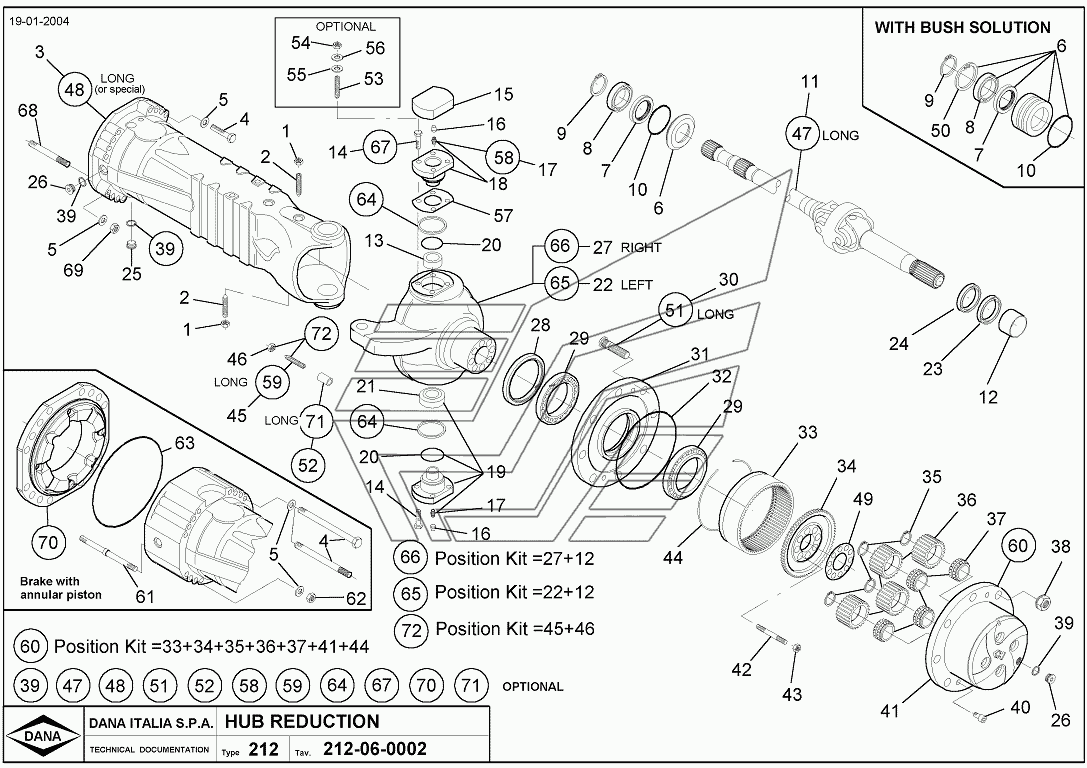

Корпус оси, планетарный корпус SF-10-2. Каталог 2005г.

Двигатель крышка SF-10-2 Цилиндр, тяга рулевого управления SF-10-2

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

шайба установочн.

Заводской номер: 212.06.025.02 Количество на модель: 2

В закладки

212.06.025.02

2

Номер детали на чертеже:

шайба установочн.

Заводской номер: 212.06.025.03 Количество на модель: 2

В закладки

212.06.025.03

2

1

Номер детали на чертеже:

1

ГАЙКА ШЕСТИГРАННЫЙ

Заводской номер: 006.03.0197 Количество на модель: 2

В закладки

006.03.0197

2

2

Номер детали на чертеже:

2

штифтобразный винт

Заводской номер: 016. 13.3243 Количество на модель: 2

В закладки

016. 13.3243

2

3

Номер детали на чертеже:

3

корпус оси

Заводской номер: 212.06.001.19 Количество на модель: 2

В закладки

212.06.001.19

2

4

Номер детали на чертеже:

4

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 112.06.070.12 Количество на модель: 32

В закладки

112.06.070.12

32

5

Номер детали на чертеже:

5

шайба

Заводской номер: 011.17.2952 Количество на модель: 32

В закладки

011.17.2952

32

6

Номер детали на чертеже:

6

промежуточная втулка

Заводской номер: 212.06.700.01 Количество на модель: 2

В закладки

212.06.700.01

2

7

Номер детали на чертеже:

7

уплотнительное кольцо

Заводской номер: 729.06.009.01 Количество на модель: 2

В закладки

729.06.009.01

2

8

Номер детали на чертеже:

8

радиальный шарикоподшипник

Заводской номер: 005.01.0121 Количество на модель: 2

В закладки

005.01.0121

2

9

Номер детали на чертеже:

9

кольцо стопорное

Заводской номер: 002.01.0078 Количество на модель: 2

В закладки

002.01.0078

2

10

Номер детали на чертеже:

10

о-кольцо

Заводской номер: 001.05.1389 Количество на модель: 2

В закладки

001.05.1389

2

11

Номер детали на чертеже:

11

карданный вал

Заводской номер: 212.06.610.07 Количество на модель: 2

В закладки

212.06.610.07

2

12

Номер детали на чертеже:

12

пусковая втулка

Заводской номер: 277.06.005.01 Количество на модель: 2

В закладки

277.06.005.01

2

13

Номер детали на чертеже:

13

наружное кольцо

Заводской номер: 212.06.006.02 Количество на модель: 2

В закладки

212.06.006.02

2

14

Номер детали на чертеже:

14

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 112.04.022.01 Количество на модель: 20

В закладки

112.04.022.01

20

15

Номер детали на чертеже:

15

крышка

Заводской номер: 212.06.007.03 Количество на модель: 2

В закладки

212.06.007.03

2

16

Номер детали на чертеже:

16

пробка

Заводской номер: 734.07.015.01 Количество на модель: 4

В закладки

734.07.015.01

4

17

Номер детали на чертеже:

17

цилиндрический смазочный ниппель

Заводской номер: 008.01.0213 Количество на модель: 2

В закладки

008.01.0213

2

18

Номер детали на чертеже:

18

палец шейки

Заводской номер: 212.06.700.05 Количество на модель: 2

В закладки

212.06.700.05

2

19

Номер детали на чертеже:

19

палец шейки

Заводской номер: 212.06.700.04 Количество на модель: 2

В закладки

212.06.700.04

2

20

Номер детали на чертеже:

20

уплотнительное кольцо

Заводской номер: 001.39.3169 Количество на модель: 2

В закладки

001.39.3169

2

21

Номер детали на чертеже:

21

шарнир

Заводской номер: 212.06.005.01 Количество на модель: 2

В закладки

212.06.005.01

2

22

Номер детали на чертеже:

22

корпус шарнира

Заводской номер: 212.06.002.23 Количество на модель: 1

В закладки

212.06.002.23

1

23

Номер детали на чертеже:

23

уплотнительное кольцо

Заводской номер: 212.06.051.01 Количество на модель: 2

В закладки

212.06.051.01

2

24

Номер детали на чертеже:

24

противопыльное кольцо

Заводской номер: 277.06.004.01 Количество на модель: 2

В закладки

277.06.004.01

2

25

Номер детали на чертеже:

25

МАГНИТНАЯ ПРОБКА

Заводской номер: 112.01.610.03 Количество на модель: 2

В закладки

112.01.610.03

2

26

Номер детали на чертеже:

26

ПРОБКА

Заводской номер: 112.01.610.01 Количество на модель: 4

В закладки

112.01.610.01

4

27

Номер детали на чертеже:

27

корпус шарнира

Заводской номер: 212.06.003.23 Количество на модель: 1

В закладки

212.06.003.23

1

28

Номер детали на чертеже:

28

уплотнительное кольцо

Заводской номер: 177.06.009.01 Количество на модель: 2

В закладки

177.06.009.01

2

29

Номер детали на чертеже:

29

подшипник

Заводской номер: 005.10.3166 Количество на модель: 4

В закладки

005.10.3166

4

30

Номер детали на чертеже:

30

колесный палец

Заводской номер: 932.06.074.07 Количество на модель: 20

В закладки

932.06.074.07

20

31

Номер детали на чертеже:

31

ступица колеса

Заводской номер: 112.06.051.01 Количество на модель: 2

В закладки

112.06.051.01

2

32

Номер детали на чертеже:

32

о-кольцо

Заводской номер: 176.07.029.01 Количество на модель: 2

В закладки

176.07.029.01

2

33

Номер детали на чертеже:

33

зубчатый венец

Заводской номер: 112.06.005.04 Количество на модель: 2

В закладки

112.06.005.04

2

34

Номер детали на чертеже:

34

опора полого колеса

Заводской номер: 112.06.007.07 Количество на модель: 2

В закладки

112.06.007.07

2

35

Номер детали на чертеже:

35

кольцо стопорное

Заводской номер: 002.14.3191 Количество на модель: 8

В закладки

002.14.3191

8

36

Номер детали на чертеже:

36

планетарное колесо

Заводской номер: 112.06.006.03 Количество на модель: 8

В закладки

112.06.006.03

8

37

Номер детали на чертеже:

37

подшипник

Заводской номер: 112.06.008.02 Количество на модель: 8

В закладки

112.06.008.02

8

38

Номер детали на чертеже:

38

конусная буртиковая гайка

Заводской номер: 006.08.2865 Количество на модель: 20

В закладки

006.08.2865

20

39

Номер детали на чертеже:

39

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 011.07.0704 Количество на модель: 6

В закладки

011.07.0704

6

40

Номер детали на чертеже:

40

винт потайной

Заводской номер: 016.06.0442 Количество на модель: 4

В закладки

016.06.0442

4

41

Номер детали на чертеже:

41

планетарный корпус

Заводской номер: 112.06.052.04 Количество на модель: 2

В закладки

112.06.052.04

2

42

Номер детали на чертеже:

42

штифтобразный винт

Заводской номер: 112.06.025.01 Количество на модель: 16

В закладки

112.06.025.01

16

43

Номер детали на чертеже:

43

ГАЙКА ШЕСТИГРАННЫЙ

Заводской номер: 006.04.1159 Количество на модель: 16

В закладки

006.04.1159

16

44

Номер детали на чертеже:

44

кольцо стопорное

Заводской номер: 002.06.3193 Количество на модель: 2

В закладки

002.06.3193

2

45

Номер детали на чертеже:

45

штифтобразный винт

Заводской номер: 213.06.011.01 Количество на модель: 4

В закладки

213.06.011.01

4

46

Номер детали на чертеже:

46

ГАЙКА ШЕСТИГРАННЫЙ

Заводской номер: 006.05.1521 Количество на модель: 4

В закладки

006.05.1521

4

49

Номер детали на чертеже:

49

стопорная шайба

Заводской номер: 112.06.026.01 Количество на модель: 2

В закладки

112.06.026.01

2

50

Номер детали на чертеже:

50

кольцо стопорное

Заводской номер: 002.02.0088 Количество на модель: 2

В закладки

002.02.0088

2

57

Номер детали на чертеже:

57

шайба установочн.

Заводской номер: 212.06.025.01 Количество на модель: 2

В закладки

212.06.025.01

2

60

Номер детали на чертеже:

60

планетарный корпус

Заводской номер: 212.06.710.11 Количество на модель: 2

В закладки

212.06.710.11

2

65

Номер детали на чертеже:

65

корпус шарнира

Заводской номер: 212.06.702.23 Количество на модель: 1

В закладки

212.06.702.23

1

66

Номер детали на чертеже:

66

корпус шарнира

Заводской номер: 212.06.703.23 Количество на модель: 1

В закладки

212.06.703.23

1

72

Номер детали на чертеже:

72

винт поворота управляемых колёс

Заводской номер: 213.06.711.01 Количество на модель: 4

В закладки

213.06.711.01

4
