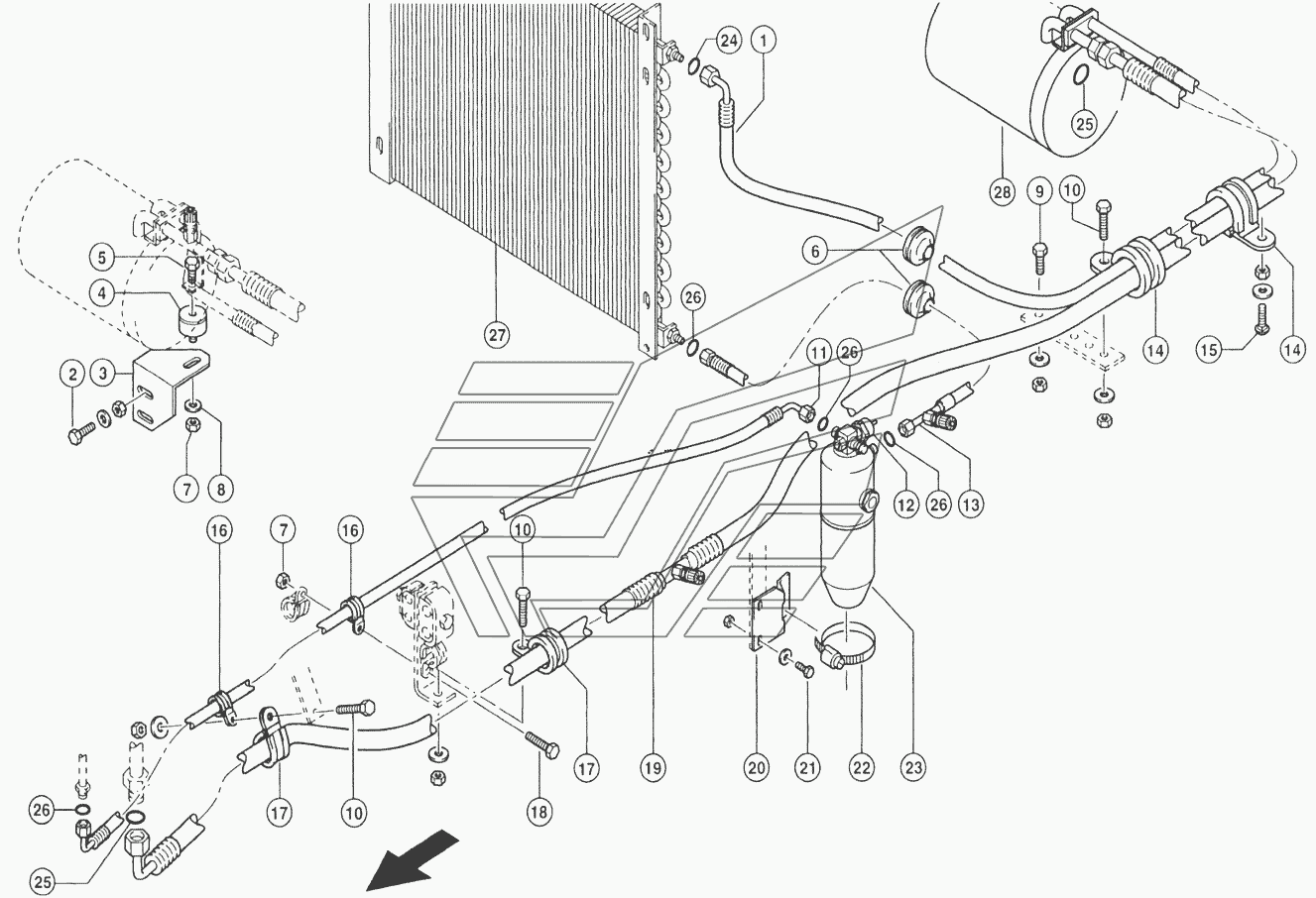

Кабина, климат, сушилка SF-10-2. Каталог 2005г.

Кабина, климат, испаритель SF-10-2 Кабина, автоматика климата SF-10-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

КРАНКОЛПАК

Заводской номер: 181 761.0 Количество на модель: 1
181 761.0
1

Номер детали на чертеже:

ГАЙКА ШЕСТИГРАННЫЙ

Заводской номер: 236 170.0 Количество на модель: 2
236 170.0
2

Номер детали на чертеже:

ШАЙБА КОНТАКТНАЯ

Заводской номер: 239 393.1 Количество на модель: 1
239 393.1
1

Номер детали на чертеже:

ВСТАВКА КЛАПАНА

Заводской номер: 214 226.0 Количество на модель: 1
214 226.0
1

Номер детали на чертеже:

Клапан крышки

Заводской номер: 181 760.0 Количество на модель: 1
181 760.0
1

Номер детали на чертеже:

ГАЙКА ШЕСТИГРАННЫЙ

Заводской номер: 236 169.0 Количество на модель: 2
236 169.0
2

Номер детали на чертеже:

ШАЙБА КОНТАКТНАЯ

Заводской номер: 239 392.0 Количество на модель: 2
239 392.0
2

Номер детали на чертеже:

КОМПРЕССОР

Заводской номер: 067 287.0 Количество на модель: 1
067 287.0
1

Номер детали на чертеже:

МУФТА СЦЕПЛЕНИЯ

Заводской номер: 067 286.0 Количество на модель: 1
067 286.0
1

Номер детали на чертеже:

КОМПРЕССОР

Заводской номер: 067 285.0 Количество на модель: 1
067 285.0
1

Номер детали на чертеже:

ШАЙБА КОНТАКТНАЯ

Заводской номер: 239 387.0 Количество на модель: 2
239 387.0
2
1

Номер детали на чертеже:

1

ШЛАНГ СОЕДИНИТЕЛЬНЫЙ

Заводской номер: 069 507.0 Количество на модель: 1
069 507.0
1
2

Номер детали на чертеже:

2

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 236 200.0 Количество на модель: 2
236 200.0
2
3

Номер детали на чертеже:

3

УГОЛОК

Заводской номер: 068 472.0 Количество на модель: 1
068 472.0
1
4

Номер детали на чертеже:

4

БУФЕР РЕЗ.

Заводской номер: 624 592.0 Количество на модель: 1
624 592.0
1
5

Номер детали на чертеже:

5

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 237 438.0 Количество на модель: 1
237 438.0
1
6

Номер детали на чертеже:

6

БУХТА КАБЕЛЯ

Заводской номер: 215 409.0 Количество на модель:
215 409.0
10

Номер детали на чертеже:

10

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 237 370.0 Количество на модель: 3
237 370.0
3
11

Номер детали на чертеже:

11

ШЛАНГ СОЕДИНИТЕЛЬНЫЙ

Заводской номер: 069 513.0 Количество на модель: 1
069 513.0
1
12

Номер детали на чертеже:

12

ВЫКЛЮЧАТЕЛЬ КНОП.

Заводской номер: 069 516.0 Количество на модель: 1
069 516.0
1
13

Номер детали на чертеже:

13

ШЛАНГ СОЕДИНИТЕЛЬНЫЙ

Заводской номер: 069 512.0 Количество на модель: 1
069 512.0
1
14

Номер детали на чертеже:

14

ХОМУТ

Заводской номер: 211 239.0 Количество на модель: 2
211 239.0
2
15

Номер детали на чертеже:

15

ВИНТ ПОЛУПОТАЙНОЙ

Заводской номер: 234 953.0 Количество на модель: 2
234 953.0
2
16

Номер детали на чертеже:

16

ХОМУТ

Заводской номер: 812 991.0 Количество на модель: 2
812 991.0
2
17

Номер детали на чертеже:

17

ХОМУТ

Заводской номер: 215 394.0 Количество на модель: 2
215 394.0
2
19

Номер детали на чертеже:

19

ШЛАНГ СОЕДИНИТЕЛЬНЫЙ

Заводской номер: 069 506.0 Количество на модель: 1
069 506.0
1
20

Номер детали на чертеже:

20

ДЕРЖАТЕЛЬ

Заводской номер: 546 125.0 Количество на модель: 1
546 125.0
1
21

Номер детали на чертеже:

21

ВИНТ ШЕСТИГРАННЫЙ

Заводской номер: 237 465.0 Количество на модель: 2
237 465.0
2
22

Номер детали на чертеже:

22

ЗАЖИМ ШЛАНГОВЫЙ

Заводской номер: 408 561.2 Количество на модель: 1
408 561.2
1
23

Номер детали на чертеже:

23

ОСУШИТЕЛЬ ФИЛЬТРА

Заводской номер: 069 515.0 Количество на модель: 1
069 515.0
1
24

Номер детали на чертеже:

24

КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Заводской номер: 211 601.1 Количество на модель: 1
211 601.1
1
25

Номер детали на чертеже:

25

КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Заводской номер: 211 692.1 Количество на модель: 1
211 692.1
1
26

Номер детали на чертеже:

26

КОЛЬЦО УПЛОТНИТЕЛЬНОЕ

Заводской номер: 211 600.1 Количество на модель:
211 600.1
27

Номер детали на чертеже:

27

КОНДЕНСАТОР

Заводской номер: 077 983.2 Количество на модель: 1
077 983.2
1
28

Номер детали на чертеже:

28

МУФТА СЦЕПЛЕНИЯ

Заводской номер: 067 288.0 Количество на модель: 1
067 288.0
1
