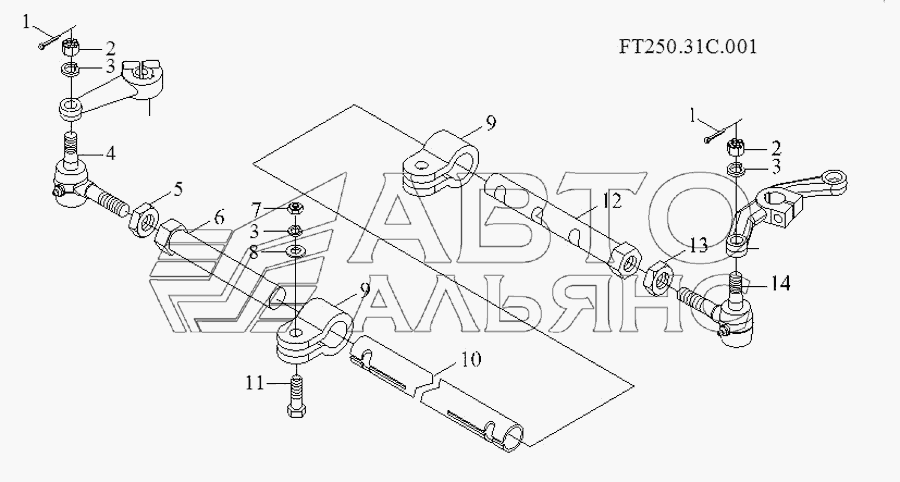

Front axle assembly-3 Foton Europard 25. Каталог 2010г.

Front axle assembly-3 Foton Europard 25 Front axle assembly-4 Foton Europard 25

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Front axle assembly

Заводской номер: FT250.31C.001 Количество на модель:
FT250.31C.001
1

Номер детали на чертеже:

1

Шплинт 3.2x25

Заводской номер: GB/T91 Количество на модель: 4
GB/T91
4
2

Номер детали на чертеже:

2

Шестигранная шлицевая гайка M18x1,5

Заводской номер: GB/T9459 Количество на модель: 4
GB/T9459
4
3

Номер детали на чертеже:

3

Шайба 12

Заводской номер: GB/T93 Количество на модель: 6
GB/T93
6
4

Номер детали на чертеже:

4

drawbar joint assembly (right)

Заводской номер: FT250.31.020 Количество на модель: 2
FT250.31.020
2
5

Номер детали на чертеже:

5

Гайка М20х1.5

Заводской номер: GB/T6171 Количество на модель: 1
GB/T6171
1
6

Номер детали на чертеже:

6

right cross drawbar assembly

Заводской номер: FT250.31.033 Количество на модель: 1
FT250.31.033
1
8

Номер детали на чертеже:

8

Шайба 12

Заводской номер: GB/T97.1 Количество на модель: 2
GB/T97.1
2
9

Номер детали на чертеже:

9

Cross drawbar clip

Заводской номер: FT400.31.137 Количество на модель: 2
FT400.31.137
2
10

Номер детали на чертеже:

10

cross outer drawbar

Заводской номер: FT250.31.150 Количество на модель: 1
FT250.31.150
1
11

Номер детали на чертеже:

11

Болт М20х1.5x125

Заводской номер: GB/T5785 Количество на модель: 2
GB/T5785
2
12

Номер детали на чертеже:

12

left cross drawbar assembly

Заводской номер: FT250.31.032 Количество на модель: 1
FT250.31.032
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: GB/T6173 Количество на модель: 1
GB/T6173
1
14

Номер детали на чертеже:

14

drawbar joint assembly (left)

Заводской номер: FT250.31.019 Количество на модель: 2
FT250.31.019
2
Front axle assembly-3 Foton Europard 25 Front axle assembly-4 Foton Europard 25
