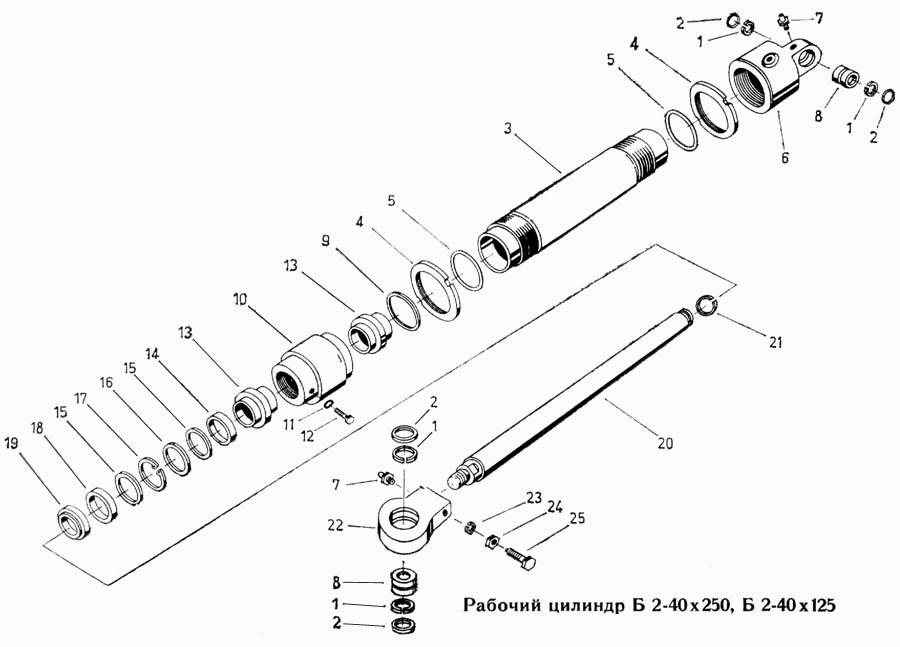

Рабочий цилиндр Б 2-40х250, Б 2-40х125 Е-303

Рабочий цилиндр Б 1-32х80, Б 1-32х320 Е-303 Носок делителя, левый и правый Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

23

24

25

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кольцо упорное наружное

Заводской номер: 9962 91808 2 Количество на модель: 4

9962 91808 2

4

2

Номер детали на чертеже:

2

Кольцо распорное

Заводской номер: 4129 79107 6 Количество на модель: 4

4129 79107 6

4

3

Номер детали на чертеже:

3

Корпус цилиндра

Заводской номер: 4129 79108 4 Количество на модель: 1

4129 79108 4

1

3

Номер детали на чертеже:

3

Корпус цилиндра

Заводской номер: 4129 79109 2 Количество на модель: 1

4129 79109 2

1

4

Номер детали на чертеже:

4

Гайка шлицевая

Заводской номер: 4140 75266 0 Количество на модель: 2

4140 75266 0

2

5

Номер детали на чертеже:

5

Кольцо круглого сечения

Заводской номер: 9907 91389 6 Количество на модель: 2

9907 91389 6

2

6

Номер детали на чертеже:

6

Крышка подшипника

Заводской номер: 4129 79111 5 Количество на модель: 1

4129 79111 5

1

7

Номер детали на чертеже:

7

Масленка коническая

Заводской номер: 9920 92549 2 Количество на модель: 2

9920 92549 2

2

8

Номер детали на чертеже:

8

Подшипник скольжения самоустанавливающийся

Заводской номер: 9902 89243 5 Количество на модель: 2

9902 89243 5

2

9

Номер детали на чертеже:

9

Кольцо промежуточное

Заводской номер: 4129 79112 3 Количество на модель: 1

4129 79112 3

1

10

Номер детали на чертеже:

10

Корпус уплотнений

Заводской номер: 4129 79113 1 Количество на модель: 1

4129 79113 1

1

11

Номер детали на чертеже:

11

Уплотнение

Заводской номер: 9970 90794 7 Количество на модель: 1

9970 90794 7

1

12

Номер детали на чертеже:

12

Сапун

Заводской номер: 4129 79114 8 Количество на модель: 1

4129 79114 8

1

13

Номер детали на чертеже:

13

Втулка

Заводской номер: 4129 79115 6 Количество на модель: 2

4129 79115 6

2

14

Номер детали на чертеже:

14

Кольцо уплотнительное наружное

Заводской номер: 9907 91241 1 Количество на модель: 1

9907 91241 1

1

15

Номер детали на чертеже:

15

Шайба упорная

Заводской номер: 4129 79116 4 Количество на модель: 2

4129 79116 4

2

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 4129 79130 8 Количество на модель: 1

4129 79130 8

1

17

Номер детали на чертеже:

17

Кольцо стопорное

Заводской номер: 9964 91798 8 Количество на модель: 1

9964 91798 8

1

18

Номер детали на чертеже:

18

Сепаратор

Заводской номер: 4129 79131 5 Количество на модель: 1

4129 79131 5

1

19

Номер детали на чертеже:

19

Кольцо маслосъемное

Заводской номер: 9907 90755 1 Количество на модель: 1

9907 90755 1

1

20

Номер детали на чертеже:

20

Плунжер

Заводской номер: 4129 79149 4 Количество на модель: 1

4129 79149 4

1

20

Номер детали на чертеже:

20

Плунжер

Заводской номер: 4129 79148 6 Количество на модель: 1

4129 79148 6

1

21

Номер детали на чертеже:

21

Кольцо упорное наружное

Заводской номер: 9962 91825 0 Количество на модель: 1

9962 91825 0

1

22

Номер детали на чертеже:

22

Шарнир

Заводской номер: 4129 79132 4 Количество на модель: 1

4129 79132 4

1

23

Номер детали на чертеже:

23

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 1

9961 91084 7

1

24

Номер детали на чертеже:

24

Гайка шестигранная

Заводской номер: 9950 89571 1 Количество на модель: 1

9950 89571 1

1

25

Номер детали на чертеже:

25

Болт шестигранный

Заводской номер: 4129 79133 2 Количество на модель: 1

4129 79133 2

1
