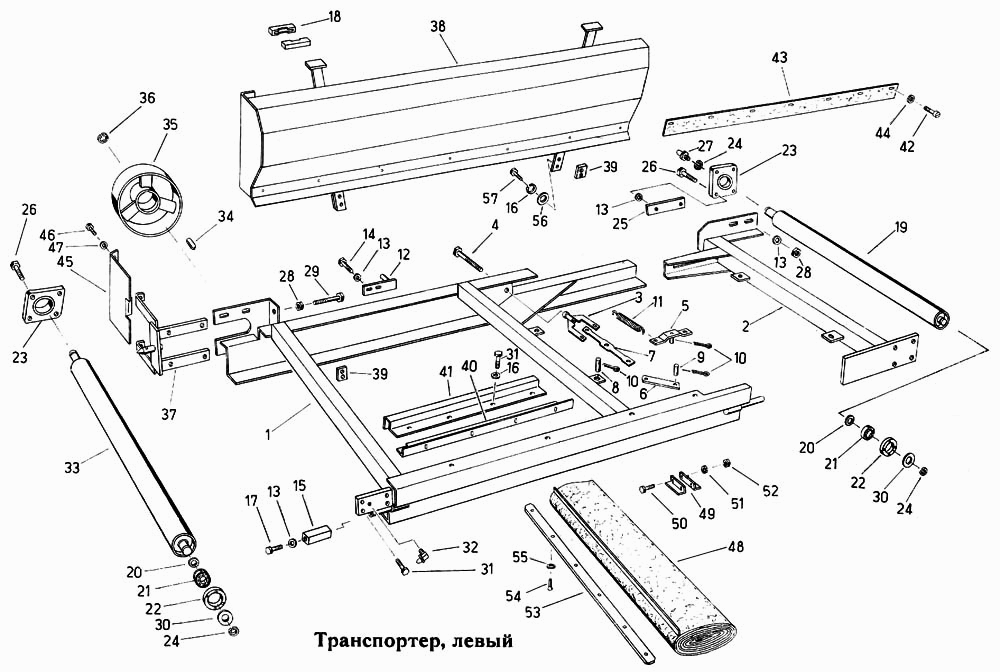

Транспортер, левый Е-303

Жатка – нож Е-303 Транспортер, левый Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рама, левая

Заводской номер: 4129 78543 0 Количество на модель: 1

4129 78543 0

1

2

Номер детали на чертеже:

2

Рама натяжная

Заводской номер: 4129 78537 5 Количество на модель: 1

4129 78537 5

1

3

Номер детали на чертеже:

3

Стяжка

Заводской номер: 4129 78533 4 Количество на модель: 1

4129 78533 4

1

4

Номер детали на чертеже:

4

Винт стяжной

Заводской номер: 4129 78534 2 Количество на модель: 1

4129 78534 2

1

5

Номер детали на чертеже:

5

Коромысло

Заводской номер: 4129 78535 0 Количество на модель: 1

4129 78535 0

1

6

Номер детали на чертеже:

6

Рычаг

Заводской номер: 4129 78527 0 Количество на модель: 8

4129 78527 0

8

7

Номер детали на чертеже:

7

Тяга

Заводской номер: 4129 78528 7 Количество на модель: 1

4129 78528 7

1

8

Номер детали на чертеже:

8

Палец

Заводской номер: 9949 86347 4 Количество на модель: 4

9949 86347 4

4

9

Номер детали на чертеже:

9

Палец

Заводской номер: 9949 86345 8 Количество на модель: 2

9949 86345 8

2

10

Номер детали на чертеже:

10

Шплинт

Заводской номер: 9963 94995 5 Количество на модель: 7

9963 94995 5

7

11

Номер детали на чертеже:

11

Пружина растяжения

Заводской номер: 9974 88141 8 Количество на модель: 2

9974 88141 8

2

12

Номер детали на чертеже:

12

Державка

Заводской номер: 4129 78532 6 Количество на модель: 1

4129 78532 6

1

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 9960 96204 7 Количество на модель: 10

9960 96204 7

10

14

Номер детали на чертеже:

14

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 2

9933 93102 7

2

15

Номер детали на чертеже:

15

Ползун

Заводской номер: 4129 78529 5 Количество на модель: 2

4129 78529 5

2

16

Номер детали на чертеже:

16

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 8

9961 91097 6

8

17

Номер детали на чертеже:

17

Болт шестигранный

Заводской номер: 9933 92986 0 Количество на модель: 2

9933 92986 0

2

18

Номер детали на чертеже:

18

Ползун

Заводской номер: 4129 78517 4 Количество на модель: 4

4129 78517 4

4

19

Номер детали на чертеже:

19

Валик

Заводской номер: 4129 78540 6 Количество на модель: 1

4129 78540 6

1

20

Номер детали на чертеже:

20

Шайба уплотнительная

Заводской номер: 4221 61344 0 Количество на модель: 2

4221 61344 0

2

21

Номер детали на чертеже:

21

Шарикоподшипник самоустанавливающийся

Заводской номер: 9902 88944 8 Количество на модель: 2

9902 88944 8

2

22

Номер детали на чертеже:

22

Корпус

Заводской номер: 4129 78539 1 Количество на модель: 2

4129 78539 1

2

23

Номер детали на чертеже:

23

Подшипник фланцевый

Заводской номер: 9902 88828 7 Количество на модель: 2

9902 88828 7

2

24

Номер детали на чертеже:

24

Кольцо стопорное

Заводской номер: 9964 91721 5 Количество на модель: 3

9964 91721 5

3

25

Номер детали на чертеже:

25

Гайка двойная

Заводской номер: 4129 78530 1 Количество на модель: 1

4129 78530 1

1

26

Номер детали на чертеже:

26

Болт шестигранный

Заводской номер: 9933 93112 3 Количество на модель: 8

9933 93112 3

8

27

Номер детали на чертеже:

27

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 2

9920 92550 7

2

28

Номер детали на чертеже:

28

Гайка шестигранная

Заводской номер: 9950 89611 8 Количество на модель: 4

9950 89611 8

4

29

Номер детали на чертеже:

29

Болт шестигранный

Заводской номер: 9933 93370 3 Количество на модель: 2

9933 93370 3

2

30

Номер детали на чертеже:

30

Шайба

Заводской номер: 9965 96200 1 Количество на модель: 2

9965 96200 1

2

31

Номер детали на чертеже:

31

Болт шестигранный

Заводской номер: 9933 93000 1 Количество на модель: 12

9933 93000 1

12

32

Номер детали на чертеже:

32

Масленка коническая

Заводской номер: 9920 92554 8 Количество на модель: 2

9920 92554 8

2

33

Номер детали на чертеже:

33

Валик, левый

Заводской номер: 4129 78542 2 Количество на модель: 1

4129 78542 2

1

34

Номер детали на чертеже:

34

Шпонка призматическая

Заводской номер: 9965 95612 4 Количество на модель: 1

9965 95612 4

1

35

Номер детали на чертеже:

35

Диск приводной

Заводской номер: 4129 78541 4 Количество на модель: 1

4129 78541 4

1

36

Номер детали на чертеже:

36

Кольцо стопорное

Заводской номер: 9964 91719 2 Количество на модель: 1

9964 91719 2

1

37

Номер детали на чертеже:

37

Палец упорный

Заводской номер: 4129 78536 7 Количество на модель: 1

4129 78536 7

1

38

Номер детали на чертеже:

38

Стенка задняя, левая

Заводской номер: 4129 78582 4 Количество на модель: 1

4129 78582 4

1

39

Номер детали на чертеже:

39

Пластинка резьбовая

Заводской номер: 4129 78518 2 Количество на модель: 1

4129 78518 2

1

40

Номер детали на чертеже:

40

Шина, левая

Заводской номер: 4129 78523 8 Количество на модель: 1

4129 78523 8

1

41

Номер детали на чертеже:

41

Планка, левая

Заводской номер: 4129 78519 0 Количество на модель: 1

4129 78519 0

1

42

Номер детали на чертеже:

42

Болт для листового металла с цилиндрической головкой

Заводской номер: 9937 93896 2 Количество на модель: 12

9937 93896 2

12

43

Номер детали на чертеже:

43

Отражатель

Заводской номер: 4129 78522 1 Количество на модель: 1

4129 78522 1

1

44

Номер детали на чертеже:

44

Шайба

Заводской номер: 9961 91984 7 Количество на модель: 12

9961 91984 7

12

45

Номер детали на чертеже:

45

Ограждение

Заводской номер: 4129 78531 8 Количество на модель: 1

4129 78531 8

1

46

Номер детали на чертеже:

46

Болт шестигранный

Заводской номер: 9933 92916 1 Количество на модель: 2

9933 92916 1

2

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 9961 92160 8 Количество на модель: 2

9961 92160 8

2

48

Номер детали на чертеже:

48

Полотно

Заводской номер: 4129 78584 0 Количество на модель: 1

4129 78584 0

1

49

Номер детали на чертеже:

49

Зажим

Заводской номер: 4011 15555 3 Количество на модель: 18

4011 15555 3

18

50

Номер детали на чертеже:

50

Болт шестигранный

Заводской номер: 9933 92944 2 Количество на модель: 18

9933 92944 2

18

51

Номер детали на чертеже:

51

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 18

9961 91084 7

18

52

Номер детали на чертеже:

52

Гайка шестигранная

Заводской номер: 9950 89571 1 Количество на модель: 18

9950 89571 1

18

53

Номер детали на чертеже:

53

Планка

Заводской номер: 4129 78585 7 Количество на модель: 14

4129 78585 7

14

54

Номер детали на чертеже:

54

Заклепка ремня

Заводской номер: 9971 90105 7 Количество на модель: 140

9971 90105 7

140

55

Номер детали на чертеже:

55

Шайба

Заводской номер: 4021 14219 4 Количество на модель: 140

4021 14219 4

140

56

Номер детали на чертеже:

56

Шайба

Заводской номер: 9960 91983 1 Количество на модель: 4

9960 91983 1

4

57

Номер детали на чертеже:

57

Болт шестигранный

Заводской номер: 9933 92997 3 Количество на модель: 4

9933 92997 3

4
