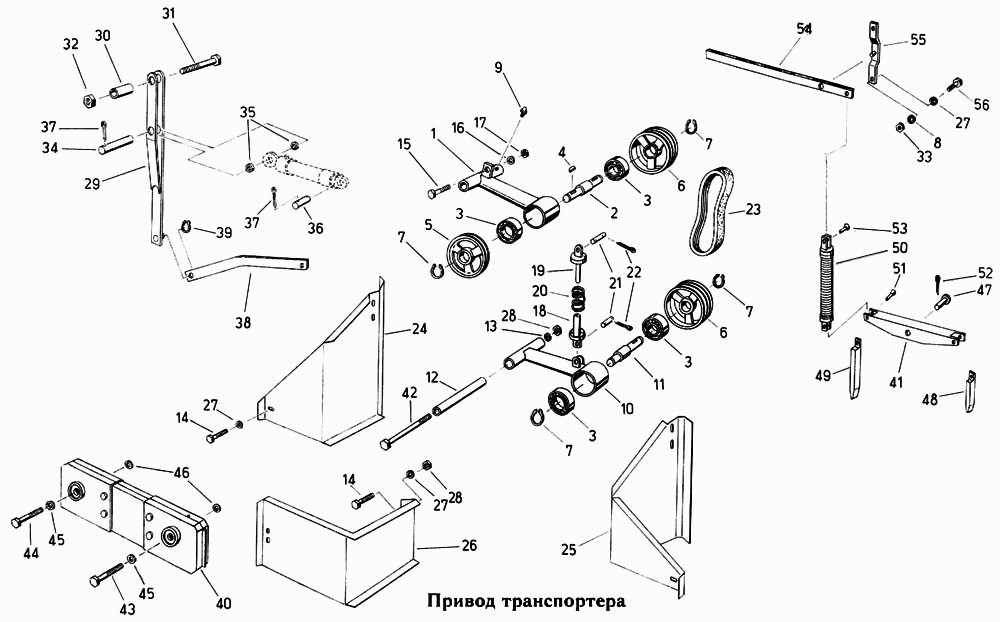

Привод транспортера Е-303

Входной вал – промежуточный вал Е-303 Жатка – нож Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кривошип поворотный

Заводской номер: 4129 78472 7 Количество на модель: 2

4129 78472 7

2

2

Номер детали на чертеже:

2

Вал приводной

Заводской номер: 4129 78473 5 Количество на модель: 2

4129 78473 5

2

3

Номер детали на чертеже:

3

Шарикоподшипник радиальный

Заводской номер: 9902 89044 1 Количество на модель: 8

9902 89044 1

8

4

Номер детали на чертеже:

4

Шпонка призматическая

Заводской номер: 9965 95612 4 Количество на модель: 6

9965 95612 4

6

5

Номер детали на чертеже:

5

Диск приводной

Заводской номер: 4129 78474 3 Количество на модель: 2

4129 78474 3

2

6

Номер детали на чертеже:

6

Шкив

Заводской номер: 4129 78475 1 Количество на модель: 4

4129 78475 1

4

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 9964 91719 2 Количество на модель: 8

9964 91719 2

8

8

Номер детали на чертеже:

8

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 2

9961 91097 6

2

9

Номер детали на чертеже:

9

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 4

9920 92550 7

4

10

Номер детали на чертеже:

10

Кривошип натяжной

Заводской номер: 4129 78476 8 Количество на модель: 2

4129 78476 8

2

11

Номер детали на чертеже:

11

Вал

Заводской номер: 4129 78477 6 Количество на модель: 2

4129 78477 6

2

12

Номер детали на чертеже:

12

Втулка

Заводской номер: 4129 78496 0 Количество на модель: 4

4129 78496 0

4

13

Номер детали на чертеже:

13

Кольцо пружинное

Заводской номер: 9 961 911 085 Количество на модель: 12

9 961 911 085

12

14

Номер детали на чертеже:

14

Болт шестигранный

Заводской номер: 9933 95950 3 Количество на модель: 12

9933 95950 3

12

15

Номер детали на чертеже:

15

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 2

9933 93191 0

2

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 9960 92203 1 Количество на модель: 2

9960 92203 1

2

17

Номер детали на чертеже:

17

Гайка шестигранная

Заводской номер: 9950 89650 3 Количество на модель: 2

9950 89650 3

2

18

Номер детали на чертеже:

18

Направляющая, нижняя

Заводской номер: 4129 78497 7 Количество на модель: 2

4129 78497 7

2

19

Номер детали на чертеже:

19

Направляющая, верхняя

Заводской номер: 4129 78498 5 Количество на модель: 2

4129 78498 5

2

20

Номер детали на чертеже:

20

Пружина сжатия

Заводской номер: 9973 88016 3 Количество на модель: 2

9973 88016 3

2

21

Номер детали на чертеже:

21

Палец

Заводской номер: 9949 86369 1 Количество на модель: 4

9949 86369 1

4

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 9963 95011 2 Количество на модель: 8

9963 95011 2

8

23

Номер детали на чертеже:

23

Комплект стандартных клиновых ремней

Заводской номер: 4129 78509 4 Количество на модель: 2

4129 78509 4

2

24

Номер детали на чертеже:

24

Ограждение, верхнее, левое

Заводской номер: 4129 78499 3 Количество на модель: 1

4129 78499 3

1

25

Номер детали на чертеже:

25

Ограждение, верхнее, правое

Заводской номер: 4129 78500 4 Количество на модель: 1

4129 78500 4

1

26

Номер детали на чертеже:

26

Ограждение, нижнее

Заводской номер: 4129 78501 2 Количество на модель: 2

4129 78501 2

2

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 9960 92315 3 Количество на модель: 14

9960 92315 3

14

28

Номер детали на чертеже:

28

Гайка шестигранная

Заводской номер: 9950 89627 1 Количество на модель: 12

9950 89627 1

12

29

Номер детали на чертеже:

29

Рычаг поворотный

Заводской номер: 4129 78478 4 Количество на модель: 1

4129 78478 4

1

30

Номер детали на чертеже:

30

Втулка

Заводской номер: 4129 78506 1 Количество на модель: 1

4129 78506 1

1

31

Номер детали на чертеже:

31

Болт шестигранный

Заводской номер: 9932 93336 8 Количество на модель: 1

9932 93336 8

1

32

Номер детали на чертеже:

32

Гайка шестигранная

Заводской номер: 9950 89684 1 Количество на модель: 1

9950 89684 1

1

33

Номер детали на чертеже:

33

Гайка шестигранная

Заводской номер: 9950 89588 1 Количество на модель: 2

9950 89588 1

2

34

Номер детали на чертеже:

34

Палец

Заводской номер: 9949 86458 8 Количество на модель: 1

9949 86458 8

1

35

Номер детали на чертеже:

35

Втулка

Заводской номер: 4129 78507 8 Количество на модель: 2

4129 78507 8

2

36

Номер детали на чертеже:

36

Палец

Заводской номер: 9949 86452 2 Количество на модель: 1

9949 86452 2

1

37

Номер детали на чертеже:

37

Шплинт

Заводской номер: 9963 95028 2 Количество на модель: 4

9963 95028 2

4

38

Номер детали на чертеже:

38

Тяга

Заводской номер: 4129 78508 6 Количество на модель: 1

4129 78508 6

1

39

Номер детали на чертеже:

39

Кольцо стопорное

Заводской номер: 9964 91714 3 Количество на модель: 2

9964 91714 3

2

40

Номер детали на чертеже:

40

Передача сопряженная

Заводской номер: 4129 78479 2 Количество на модель: 1

4129 78479 2

1

41

Номер детали на чертеже:

41

Рычаг

Заводской номер: 4129 78544 7 Количество на модель: 1

4129 78544 7

1

42

Номер детали на чертеже:

42

Болт шестигранный

Заводской номер: 9932 95939 3 Количество на модель: 4

9932 95939 3

4

43

Номер детали на чертеже:

43

Болт шестигранный

Заводской номер: 9932 93145 4 Количество на модель: 1

9932 93145 4

1

44

Номер детали на чертеже:

44

Болт

Заводской номер: 4129 79042 8 Количество на модель: 1

4129 79042 8

1

45

Номер детали на чертеже:

45

Шайба

Заводской номер: 9965 96272 5 Количество на модель: 2

9965 96272 5

2

46

Номер детали на чертеже:

46

Рама

Заводской номер: 4129 79043 6 Количество на модель: 2

4129 79043 6

2

47

Номер детали на чертеже:

47

Палец

Заводской номер: 9949 86311 1 Количество на модель: 1

9949 86311 1

1

48

Номер детали на чертеже:

48

Фиксатор, короткий

Заводской номер: 4129 78548 8 Количество на модель: 1

4129 78548 8

1

49

Номер детали на чертеже:

49

Фиксатор, длинный

Заводской номер: 4129 78547 1 Количество на модель: 1

4129 78547 1

1

50

Номер детали на чертеже:

50

Пружина

Заводской номер: 4129 78546 3 Количество на модель: 1

4129 78546 3

1

51

Номер детали на чертеже:

51

Заклепка с цилиндрической головкой

Заводской номер: 9971 89891 0 Количество на модель: 2

9971 89891 0

2

52

Номер детали на чертеже:

52

Шплинт

Заводской номер: 9963 94974 6 Количество на модель: 1

9963 94974 6

1

53

Номер детали на чертеже:

53

Заклепка с цилиндрической головкой

Заводской номер: 9971 89890 2 Количество на модель: 1

9971 89890 2

1

54

Номер детали на чертеже:

54

Рычаг

Заводской номер: 4129 78520 5 Количество на модель: 1

4129 78520 5

1

55

Номер детали на чертеже:

55

Державка

Заводской номер: 4129 78521 3 Количество на модель: 1

4129 78521 3

1

56

Номер детали на чертеже:

56

Болт шестигранный

Заводской номер: 9933 92997 3 Количество на модель: 2

9933 92997 3

2
