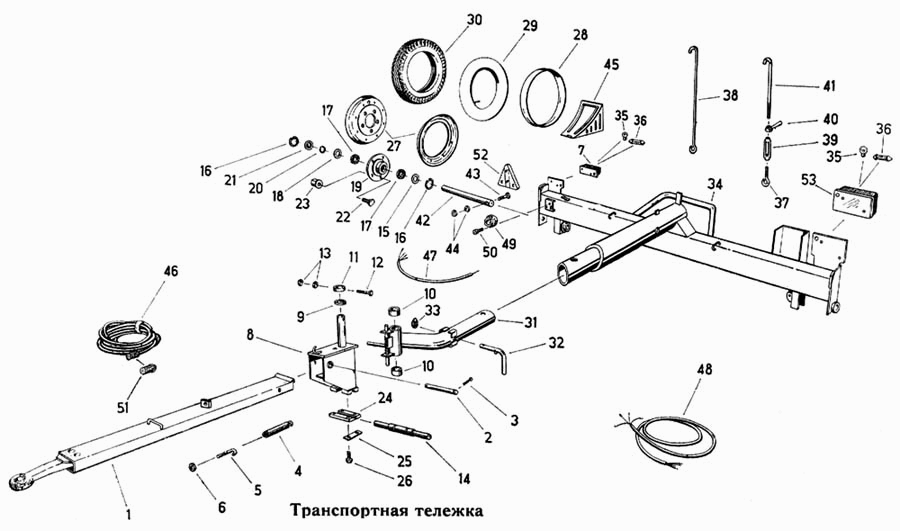

Транспортная тележка Е-303

Детали привода Е-303 Рамка, принадлежности Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Дышло

Заводской номер: 4134 77356 7 Количество на модель: 1

4134 77356 7

1

2

Номер детали на чертеже:

2

Палец

Заводской номер: 4134 77348 7 Количество на модель: 1

4134 77348 7

1

3

Номер детали на чертеже:

3

Шплинт

Заводской номер: 9964 95060 2 Количество на модель: 2

9964 95060 2

2

4

Номер детали на чертеже:

4

Пружина растяжения

Заводской номер: 9974 88110 4 Количество на модель: 1

9974 88110 4

1

5

Номер детали на чертеже:

5

Винт стяжной

Заводской номер: 4134 77623 1 Количество на модель: 1

4134 77623 1

1

6

Номер детали на чертеже:

6

Гайка шестигранная

Заводской номер: 9954 89742 0 Количество на модель: 1

9954 89742 0

1

7

Номер детали на чертеже:

7

Фонарь, задний, тормозной

Заводской номер: 9019 87407 2 Количество на модель: 1

9019 87407 2

1

8

Номер детали на чертеже:

8

Рама, передняя

Заводской номер: 4134 79102 1 Количество на модель: 1

4134 79102 1

1

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 4134 77347 0 Количество на модель: 1

4134 77347 0

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: 9926 86698 1 Количество на модель: 2

9926 86698 1

2

11

Номер детали на чертеже:

11

Кольцо установочное

Заводской номер: 4134 77345 4 Количество на модель: 1

4134 77345 4

1

12

Номер детали на чертеже:

12

Болт шестигранный

Заводской номер: 9932 93059 0 Количество на модель: 1

9932 93059 0

1

13

Номер детали на чертеже:

13

Гайка шестигранная

Заводской номер: 9950 89593 7 Количество на модель: 2

9950 89593 7

2

14

Номер детали на чертеже:

14

Ось, передняя

Заводской номер: 4134 77350 1 Количество на модель: 1

4134 77350 1

1

15

Номер детали на чертеже:

15

Прокладка

Заводской номер: 4134 77351 8 Количество на модель: 4

4134 77351 8

4

16

Номер детали на чертеже:

16

Кольцо стопорное

Заводской номер: 9964 81781 8 Количество на модель: 8

9964 81781 8

8

17

Номер детали на чертеже:

17

Шарикоподшипник радиальный

Заводской номер: 9902 89011 1 Количество на модель: 8

9902 89011 1

8

18

Номер детали на чертеже:

18

Шайба уплотнительная

Заводской номер: 4110 08769 1 Количество на модель: 12

4110 08769 1

12

19

Номер детали на чертеже:

19

Ступица колеса

Заводской номер: 4110 08768 3 Количество на модель: 4

4110 08768 3

4

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: 9964 91724 8 Количество на модель: 4

9964 91724 8

4

21

Номер детали на чертеже:

21

Крышка

Заводской номер: 4134 77352 6 Количество на модель: 4

4134 77352 6

4

22

Номер детали на чертеже:

22

Болт колеса

Заводской номер: 9929 90226 0 Количество на модель: 20

9929 90226 0

20

23

Номер детали на чертеже:

23

Гайка колеса

Заводской номер: 9951 90247 1 Количество на модель: 20

9951 90247 1

20

24

Номер детали на чертеже:

24

Скоба

Заводской номер: 4134 77342 1 Количество на модель: 1

4134 77342 1

1

25

Номер детали на чертеже:

25

Шайба стопорная

Заводской номер: 4134 78980 6 Количество на модель: 2

4134 78980 6

2

26

Номер детали на чертеже:

26

Болт шестигранный

Заводской номер: 9933 93186 3 Количество на модель: 4

9933 93186 3

4

27

Номер детали на чертеже:

27

Колесо дисковое

Заводской номер: 9017 90387 6 Количество на модель: 4

9017 90387 6

4

28

Номер детали на чертеже:

28

Лента ободная

Заводской номер: 4032 80986 6 Количество на модель: 4

4032 80986 6

4

29

Номер детали на чертеже:

29

Камера

Заводской номер: 4032 80982 5 Количество на модель: 2

4032 80982 5

2

30

Номер детали на чертеже:

30

Шина

Заводской номер: 4032 80979 4 Количество на модель: 4

4032 80979 4

4

31

Номер детали на чертеже:

31

Труба оси

Заводской номер: 4134 77354 2 Количество на модель: 1

4134 77354 2

1

32

Номер детали на чертеже:

32

Штекер

Заводской номер: 4134 77343 8 Количество на модель: 2

4134 77343 8

2

33

Номер детали на чертеже:

33

Штекер откидной

Заводской номер: 9916 93942 0 Количество на модель: 2

9916 93942 0

2

34

Номер детали на чертеже:

34

Рама

Заводской номер: 4134 77359 1 Количество на модель: 1

4134 77359 1

1

35

Номер детали на чертеже:

35

Лампа

Заводской номер: 9019 87607 4 Количество на модель: 4

9019 87607 4

4

36

Номер детали на чертеже:

36

Лампа

Заводской номер: 9019 87620 1 Количество на модель: 4

9019 87620 1

4

37

Номер детали на чертеже:

37

Рым-болт

Заводской номер: 9953 92844 6 Количество на модель: 1

9953 92844 6

1

38

Номер детали на чертеже:

38

Винт стяжной

Заводской номер: 4134 77398 5 Количество на модель: 1

4134 77398 5

1

39

Номер детали на чертеже:

39

Замок стяжной

Заводской номер: 9952 94909 0 Количество на модель: 1

9952 94909 0

1

40

Номер детали на чертеже:

40

Рукоятка коническая

Заводской номер: 9910 88364 3 Количество на модель: 1

9910 88364 3

1

41

Номер детали на чертеже:

41

Винт стяжной

Заводской номер: 4134 77358 3 Количество на модель: 1

4134 77358 3

1

42

Номер детали на чертеже:

42

Ось

Заводской номер: 4134 77360 6 Количество на модель: 2

4134 77360 6

2

43

Номер детали на чертеже:

43

Болт шестигранный

Заводской номер: 9932 93149 5 Количество на модель: 2

9932 93149 5

2

44

Номер детали на чертеже:

44

Гайка шестигранная

Заводской номер: 9950 89611 8 Количество на модель: 4

9950 89611 8

4

45

Номер детали на чертеже:

45

Колодка подкладная

Заводской номер: 9915 95480 6 Количество на модель: 2

9915 95480 6

2

46

Номер детали на чертеже:

46

Кабель соединительный

Заводской номер: 4134 77344 6 Количество на модель: 1

4134 77344 6

1

47

Номер детали на чертеже:

47

Кабель

Заводской номер: 4134 78665 1 Количество на модель: 1

4134 78665 1

1

48

Номер детали на чертеже:

48

Кабель

Заводской номер: 4134 78666 8 Количество на модель: 1

4134 78666 8

1

49

Номер детали на чертеже:

49

Розетка

Заводской номер: 9019 87803 5 Количество на модель: 1

9019 87803 5

1

50

Номер детали на чертеже:

50

Болт с цилиндрической головкой

Заводской номер: 9936 93789 0 Количество на модель: 3

9936 93789 0

3

51

Номер детали на чертеже:

51

Штекер

Заводской номер: 9019 87809 2 Количество на модель: 2

9019 87809 2

2

52

Номер детали на чертеже:

52

Отражатель, треугольный

Заводской номер: 9019 87712 2 Количество на модель: 2

9019 87712 2

2

53

Номер детали на чертеже:

53

Фонарь, задний, тормозной

Заводской номер: 9019 87406 4 Количество на модель: 1

9019 87406 4

1
