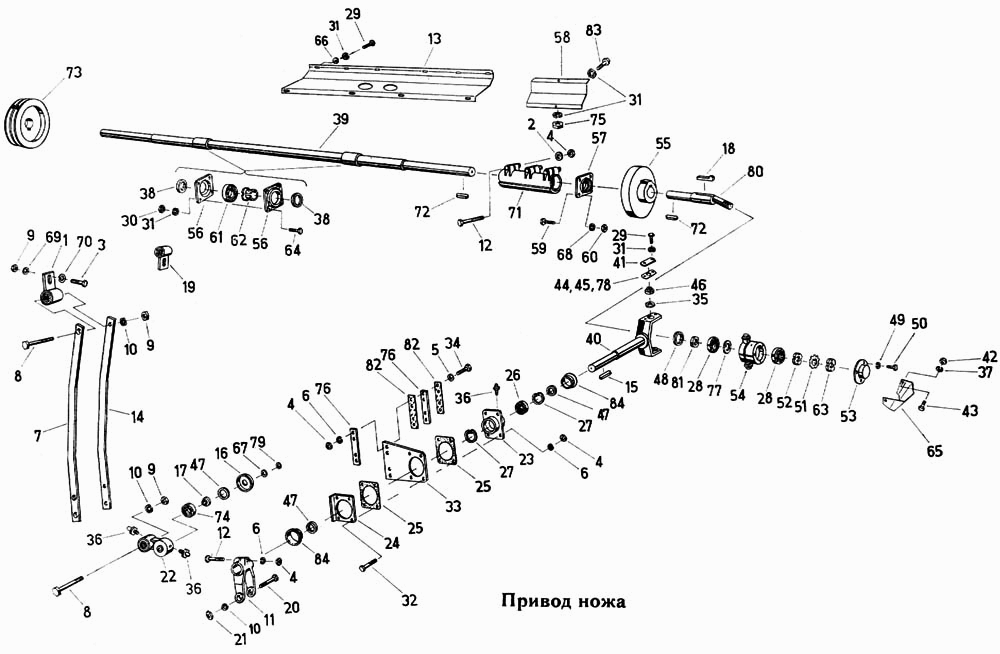

Привод ножа Е-303

Транспортный шнек Е-303 Брус с двойными ножами Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Подшипник резиновый, левый

Заводской номер: 4131 77100 5 Количество на модель: 1

4131 77100 5

1

2

Номер детали на чертеже:

2

Шайба

Заводской номер: 9960 92202 3 Количество на модель: 12

9960 92202 3

12

3

Номер детали на чертеже:

3

Болт шестигранный

Заводской номер: 9935 96008 7 Количество на модель: 2

9935 96008 7

2

4

Номер детали на чертеже:

4

Гайка шестигранная

Заводской номер: 9950 89639 2 Количество на модель: 22

9950 89639 2

22

5

Номер детали на чертеже:

5

Шайба

Заводской номер: 4131 77179 3 Количество на модель: 8

4131 77179 3

8

6

Номер детали на чертеже:

6

Кольцо пружинное

Заводской номер: 9961 91120 4 Количество на модель: 18

9961 91120 4

18

7

Номер детали на чертеже:

7

Рычаг, левый

Заводской номер: 4131 77105 3 Количество на модель: 2

4131 77105 3

2

8

Номер детали на чертеже:

8

Болт шестигранный

Заводской номер: 9934 93378 4 Количество на модель: 6

9934 93378 4

6

9

Номер детали на чертеже:

9

Гайка шестигранная

Заводской номер: 9950 89736 0 Количество на модель: 8

9950 89736 0

8

10

Номер детали на чертеже:

10

Кольцо пружинное

Заводской номер: 9961 91146 2 Количество на модель: 8

9961 91146 2

8

11

Номер детали на чертеже:

11

Балансир

Заводской номер: 4131 77635 5 Количество на модель: 2

4131 77635 5

2

12

Номер детали на чертеже:

12

Болт шестигранный

Заводской номер: 9932 93239 1 Количество на модель: 8

9932 93239 1

8

13

Номер детали на чертеже:

13

Ограждение вала

Заводской номер: 4131 77108 6 Количество на модель: 1

4131 77108 6

1

14

Номер детали на чертеже:

14

Рычаг, правый

Заводской номер: 4131 77111 7 Количество на модель: 2

4131 77111 7

2

15

Номер детали на чертеже:

15

Шпонка призматическая

Заводской номер: 9950 95668 8 Количество на модель: 2

9950 95668 8

2

16

Номер детали на чертеже:

16

Колпачок защитный

Заводской номер: 4131 77636 3 Количество на модель: 4

4131 77636 3

4

17

Номер детали на чертеже:

17

Втулка

Заводской номер: 4131 77637 1 Количество на модель: 4

4131 77637 1

4

18

Номер детали на чертеже:

18

Шпонка с головкой

Заводской номер: 9965 95548 6 Количество на модель: 2

9965 95548 6

2

19

Номер детали на чертеже:

19

Подшипник резиновый, правый

Заводской номер: 4131 77103 7 Количество на модель: 1

4131 77103 7

1

20

Номер детали на чертеже:

20

Болт установочный шестигранный

Заводской номер: 9931 93511 2 Количество на модель: 2

9931 93511 2

2

21

Номер детали на чертеже:

21

Гайка шестигранная

Заводской номер: 9950 89684 1 Количество на модель: 2

9950 89684 1

2

22

Номер детали на чертеже:

22

Подшипник в сборе

Заводской номер: 4131 77064 7 Количество на модель: 2

4131 77064 7

2

23

Номер детали на чертеже:

23

Корпус подшипника

Заводской номер: 4131 78935 1 Количество на модель: 2

4131 78935 1

2

24

Номер детали на чертеже:

24

Фланец

Заводской номер: 4131 77589 3 Количество на модель: 2

4131 77589 3

2

25

Номер детали на чертеже:

25

Прокладка картонная

Заводской номер: 4131 77590 8 Количество на модель: 4

4131 77590 8

4

26

Номер детали на чертеже:

26

Роликоподшипник самоустанавливающийся

Заводской номер: 9902 88996 2 Количество на модель: 2

9902 88996 2

2

27

Номер детали на чертеже:

27

Кольцо стопорное

Заводской номер: 9964 91785 0 Количество на модель: 4

9964 91785 0

4

28

Номер детали на чертеже:

28

Роликоподшипник конический

Заводской номер: 9902 88863 1 Количество на модель: 4

9902 88863 1

4

29

Номер детали на чертеже:

29

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 18

9933 93102 7

18

30

Номер детали на чертеже:

30

Гайка шестигранная

Заводской номер: 9950 89612 6 Количество на модель: 8

9950 89612 6

8

31

Номер детали на чертеже:

31

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 30

9961 91108 5

30

32

Номер детали на чертеже:

32

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 8

9933 93191 0

8

33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: 4131 77592 4 Количество на модель: 2

4131 77592 4

2

34

Номер детали на чертеже:

34

Болт шестигранный

Заводской номер: 9933 93222 1 Количество на модель: 8

9933 93222 1

8

35

Номер детали на чертеже:

35

Уплотнение вала

Заводской номер: 9905 86996 4 Количество на модель: 4

9905 86996 4

4

36

Номер детали на чертеже:

36

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 4

9920 92550 7

4

37

Номер детали на чертеже:

37

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 4

9961 91097 6

4

38

Номер детали на чертеже:

38

Уплотнение вала

Заводской номер: 9905 87128 4 Количество на модель: 4

9905 87128 4

4

39

Номер детали на чертеже:

39

Вал приводной

Заводской номер: 4131 77579 7 Количество на модель: 1

4131 77579 7

1

40

Номер детали на чертеже:

40

Вал с вилкой

Заводской номер: 4131 77591 6 Количество на модель: 2

4131 77591 6

2

41

Номер детали на чертеже:

41

Крышка

Заводской номер: 4131 77043 8 Количество на модель: 4

4131 77043 8

4

42

Номер детали на чертеже:

42

Гайка шестигранная

Заводской номер: 9950 89589 8 Количество на модель: 4

9950 89589 8

4

43

Номер детали на чертеже:

43

Болт шестигранный

Заводской номер: 9933 92986 0 Количество на модель: 4

9933 92986 0

4

44

Номер детали на чертеже:

44

Прокладка

Заводской номер: 4131 77041 3 Количество на модель:

4131 77041 3

45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 4131 77042 1 Количество на модель:

4131 77042 1

46

Номер детали на чертеже:

46

Роликоподшипник конический

Заводской номер: 9902 88853 5 Количество на модель: 4

9902 88853 5

4

47

Номер детали на чертеже:

47

Уплотнение вала

Заводской номер: 9905 87078 1 Количество на модель: 8

9905 87078 1

8

48

Номер детали на чертеже:

48

Уплотнение вала

Заводской номер: 9905 87178 2 Количество на модель: 2

9905 87178 2

2

49

Номер детали на чертеже:

49

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 8

9961 91084 7

8

50

Номер детали на чертеже:

50

Болт шестигранный

Заводской номер: 9933 92920 0 Количество на модель: 8

9933 92920 0

8

51

Номер детали на чертеже:

51

Шайба стопорная

Заводской номер: 9962 92437 8 Количество на модель: 2

9962 92437 8

2

52

Номер детали на чертеже:

52

Гайка шлицевая

Заводской номер: 9925 89492 0 Количество на модель: 2

9925 89492 0

2

53

Номер детали на чертеже:

53

Колпак

Заводской номер: 4131 77039 0 Количество на модель: 2

4131 77039 0

2

54

Номер детали на чертеже:

54

Корпус качающийся

Заводской номер: 4131 77587 7 Количество на модель: 2

4131 77587 7

2

55

Номер детали на чертеже:

55

Маховик

Заводской номер: 4131 77580 3 Количество на модель: 1

4131 77580 3

1

56

Номер детали на чертеже:

56

Вкладыш

Заводской номер: 4131 77614 6 Количество на модель: 4

4131 77614 6

4

57

Номер детали на чертеже:

57

Подшипник фланцевый

Заводской номер: 9902 88835 0 Количество на модель: 2

9902 88835 0

2

58

Номер детали на чертеже:

58

Ограждение

Заводской номер: 4131 77611 3 Количество на модель: 2

4131 77611 3

2

59

Номер детали на чертеже:

59

Болт шестигранный

Заводской номер: 9935 96016 7 Количество на модель: 8

9935 96016 7

8

60

Номер детали на чертеже:

60

Гайка шестигранная

Заводской номер: 9950 89668 1 Количество на модель: 8

9950 89668 1

8

61

Номер детали на чертеже:

61

Шарикоподшипник самоустанавливающийся

Заводской номер: 9902 88984 1 Количество на модель: 2

9902 88984 1

2

62

Номер детали на чертеже:

62

Втулка зажимная

Заводской номер: 9903 94897 3 Количество на модель: 2

9903 94897 3

2

63

Номер детали на чертеже:

63

Гайка шлицевая

Заводской номер: 9952 89493 4 Количество на модель: 2

9952 89493 4

2

64

Номер детали на чертеже:

64

Болт шестигранный

Заводской номер: 9932 93134 1 Количество на модель: 8

9932 93134 1

8

65

Номер детали на чертеже:

65

Колпачок защитный

Заводской номер: 4131 77130 1 Количество на модель: 2

4131 77130 1

2

66

Номер детали на чертеже:

66

Шайба

Заводской номер: 9960 92315 3 Количество на модель: 8

9960 92315 3

8

67

Номер детали на чертеже:

67

Шайба уплотнительная

Заводской номер: 4131 77021 2 Количество на модель:

4131 77021 2

68

Номер детали на чертеже:

68

Кольцо пружинное

Заводской номер: 9961 91125 3 Количество на модель: 8

9961 91125 3

8

69

Номер детали на чертеже:

69

Шайба

Заводской номер: 4131 78851 0 Количество на модель: 3

4131 78851 0

3

70

Номер детали на чертеже:

70

Шайба

Заводской номер: 4131 78954 4 Количество на модель: 1

4131 78954 4

1

71

Номер детали на чертеже:

71

Муфта

Заводской номер: 4131 79077 1 Количество на модель: 2

4131 79077 1

2

72

Номер детали на чертеже:

72

Шпонка призматическая

Заводской номер: 9965 95667 1 Количество на модель: 4

9965 95667 1

4

73

Номер детали на чертеже:

73

Шкив клиноременный

Заводской номер: 4131 77581 1 Количество на модель: 1

4131 77581 1

1

74

Номер детали на чертеже:

74

Шарикоподшипник самоустанавливающийся

Заводской номер: 9902 88940 7 Количество на модель: 2

9902 88940 7

2

75

Номер детали на чертеже:

75

Гайка шестигранная

Заводской номер: 9950 89627 1 Количество на модель: 2

9950 89627 1

2

76

Номер детали на чертеже:

76

Планка

Заводской номер: 4131 77593 2 Количество на модель: 4

4131 77593 2

4

77

Номер детали на чертеже:

77

Шайба установочная

Заводской номер: 4131 77050 1 Количество на модель:

4131 77050 1

78

Номер детали на чертеже:

78

Прокладка

Заводской номер: 4131 77057 5 Количество на модель: 4

4131 77057 5

4

79

Номер детали на чертеже:

79

Шайба распорная

Заводской номер: 4131 77060 6 Количество на модель:

4131 77060 6

80

Номер детали на чертеже:

80

Вал качающейся головки

Заводской номер: 4131 77741 1 Количество на модель: 2

4131 77741 1

2

81

Номер детали на чертеже:

81

Кольцо распорное

Заводской номер: 4131 77586 0 Количество на модель: 2

4131 77586 0

2

82

Номер детали на чертеже:

82

Прокладка картонная

Заводской номер: 4131 77594 0 Количество на модель: 4

4131 77594 0

4

83

Номер детали на чертеже:

83

Болт шестигранный

Заводской номер: 9933 95795 2 Количество на модель: 2

9933 95795 2

2

84

Номер детали на чертеже:

84

Крышка

Заводской номер: 9904 86908 1 Количество на модель: 4

9904 86908 1

4

Транспортный шнек Е-303 Брус с двойными ножами Е-303

Вернуться в раздел каталога
