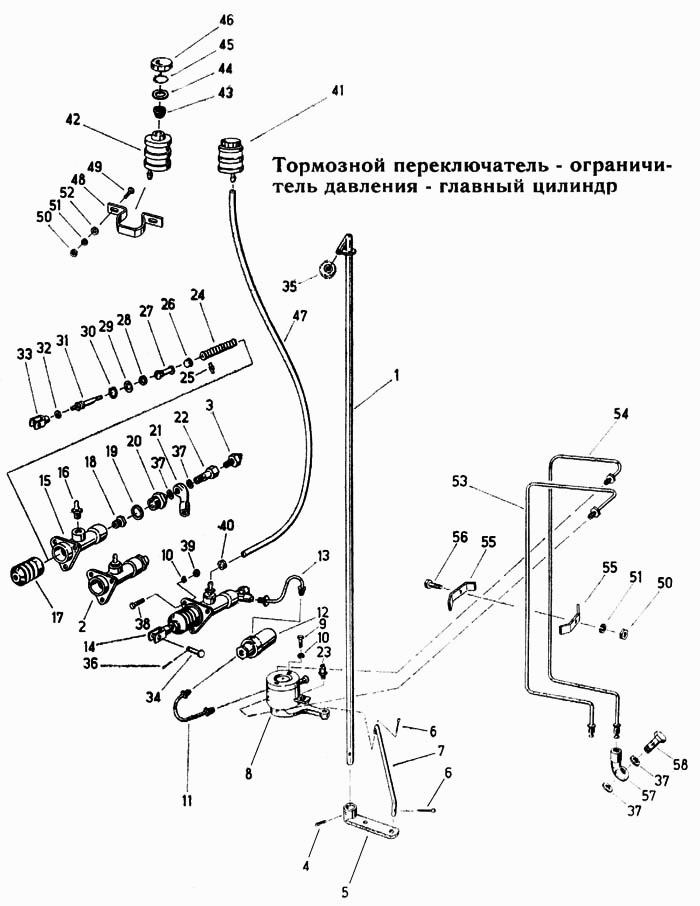

Тормозной переключатель – ограничитель давления – главный цилиндр Е-303

Комбинация шестеренчатых насосов Е-303 Сниматель Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рычаг установочный

Заводской номер: 4131 77563 5 Количество на модель: 1

4131 77563 5

1

2

Номер детали на чертеже:

2

Цилиндр главный

Заводской номер: 4140 75294 1 Количество на модель: 1

4140 75294 1

1

3

Номер детали на чертеже:

3

Включатель сигнала торможения

Заводской номер: 9019 87475 5 Количество на модель: 1

9019 87475 5

1

4

Номер детали на чертеже:

4

Штифт цилиндрический просечной

Заводской номер: 9967 94306 2 Количество на модель: 1

9967 94306 2

1

5

Номер детали на чертеже:

5

Втулка рычага

Заводской номер: 4131 77564 3 Количество на модель: 1

4131 77564 3

1

6

Номер детали на чертеже:

6

Шплинт

Заводской номер: 9963 94942 4 Количество на модель: 2

9963 94942 4

2

7

Номер детали на чертеже:

7

Тяга

Заводской номер: 4131 77211 8 Количество на модель: 1

4131 77211 8

1

8

Номер детали на чертеже:

8

Переключатель тормозной гидравлический.

Заводской номер: 4131 77230 2 Количество на модель: 1

4131 77230 2

1

9

Номер детали на чертеже:

9

Болт шестигранный

Заводской номер: 9933 92979 7 Количество на модель: 2

9933 92979 7

2

10

Номер детали на чертеже:

10

Кольцо пружинное

Заводской номер: 9 961 911 237 Количество на модель: 5

9 961 911 237

5

11

Номер детали на чертеже:

11

Трубопровод соединительный

Заводской номер: 4131 77205 4 Количество на модель: 1

4131 77205 4

1

12

Номер детали на чертеже:

12

Ограничитель давления в сборе

Заводской номер: 4131 77788 7 Количество на модель: 1

4131 77788 7

1

13

Номер детали на чертеже:

13

Трубопровод нагнетательный

Заводской номер: 4131 77204 6 Количество на модель: 1

4131 77204 6

1

14

Номер детали на чертеже:

14

Цилиндр главный

Заводской номер: 4221 65397 0 Количество на модель: 1

4221 65397 0

1

15

Номер детали на чертеже:

15

Корпус в сборе

Заводской номер: 4221 67249 1 Количество на модель: 1

4221 67249 1

1

16

Номер детали на чертеже:

16

Ниппель

Заводской номер: 4140 75295 8 Количество на модель: 1

4140 75295 8

1

17

Номер детали на чертеже:

17

Сильфон защитный

Заводской номер: 4221 67247 5 Количество на модель: 1

4221 67247 5

1

18

Номер детали на чертеже:

18

Клапан в сборе

Заводской номер: 4221 67273 1 Количество на модель: 1

4221 67273 1

1

19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 9970 90918 6 Количество на модель: 1

9970 90918 6

1

20

Номер детали на чертеже:

20

Пробка резьбовая

Заводской номер: 4221 67271 6 Количество на модель: 1

4221 67271 6

1

21

Номер детали на чертеже:

21

Штуцер кольцевой

Заводской номер: 4221 67246 7 Количество на модель: 1

4221 67246 7

1

22

Номер детали на чертеже:

22

Болт пустотелый

Заводской номер: 9946 92759 8 Количество на модель: 1

9946 92759 8

1

23

Номер детали на чертеже:

23

Клавиша

Заводской номер: 9019 87525 8 Количество на модель: 1

9019 87525 8

1

24

Номер детали на чертеже:

24

Пружина сжатия

Заводской номер: 4221 67274 8 Количество на модель: 1

4221 67274 8

1

25

Номер детали на чертеже:

25

Тарелка пружины

Заводской номер: 4221 67268 4 Количество на модель: 1

4221 67268 4

1

26

Номер детали на чертеже:

26

Манжета кольцевая

Заводской номер: 4221 67270 7 Количество на модель: 1

4221 67270 7

1

27

Номер детали на чертеже:

27

Поршень

Заводской номер: 4221 67250 6 Количество на модель: 1

4221 67250 6

1

28

Номер детали на чертеже:

28

Манжета

Заводской номер: 4221 67272 3 Количество на модель: 1

4221 67272 3

1

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 4221 67263 5 Количество на модель: 1

4221 67263 5

1

30

Номер детали на чертеже:

30

Кольцо упорное, наружное

Заводской номер: 4221 67264 3 Количество на модель: 1

4221 67264 3

1

31

Номер детали на чертеже:

31

Шток

Заводской номер: 4221 67261 0 Количество на модель: 1

4221 67261 0

1

32

Номер детали на чертеже:

32

Гайка шестигранная

Заводской номер: 9950 89619 1 Количество на модель: 1

9950 89619 1

1

33

Номер детали на чертеже:

33

Вилка

Заводской номер: 4221 67248 3 Количество на модель: 1

4221 67248 3

1

34

Номер детали на чертеже:

34

Палец

Заводской номер: 9949 86315 2 Количество на модель: 1

9949 86315 2

1

35

Номер детали на чертеже:

35

Рукоятка сферическая черная

Заводской номер: 9910 88386 0 Количество на модель: 1

9910 88386 0

1

36

Номер детали на чертеже:

36

Шплинт

Заводской номер: 9963 94976 2 Количество на модель: 1

9963 94976 2

1

37

Номер детали на чертеже:

37

Кольцо уплотнительное

Заводской номер: 9970 90823 2 Количество на модель: 6

9970 90823 2

6

38

Номер детали на чертеже:

38

Болт шестигранный

Заводской номер: 9933 92997 3 Количество на модель: 3

9933 92997 3

3

39

Номер детали на чертеже:

39

Гайка шестигранная

Заводской номер: 9950 89588 1 Количество на модель: 3

9950 89588 1

3

40

Номер детали на чертеже:

40

Насадка кабеля

Заводской номер: 9972 87699 4 Количество на модель: 1

9972 87699 4

1

41

Номер детали на чертеже:

41

Бачок в сборе

Заводской номер: 4032 80712 4 Количество на модель: 1

4032 80712 4

1

42

Номер детали на чертеже:

42

Бачок

Заводской номер: 4221 67260 2 Количество на модель: 1

4221 67260 2

1

43

Номер детали на чертеже:

43

Фильтр в сборе

Заводской номер: 4221 67259 6 Количество на модель: 1

4221 67259 6

1

44

Номер детали на чертеже:

44

Кольцо уплотнительное

Заводской номер: 4221 67258 8 Количество на модель: 1

4221 67258 8

1

45

Номер детали на чертеже:

45

Упор

Заводской номер: 4221 67257 1 Количество на модель: 1

4221 67257 1

1

46

Номер детали на чертеже:

46

Крышка

Заводской номер: 4221 67256 3 Количество на модель: 1

4221 67256 3

1

47

Номер детали на чертеже:

47

Шланг топливный

Заводской номер: 9922 95288 7 Количество на модель: 1

9922 95288 7

1

48

Номер детали на чертеже:

48

Опора бака

Заводской номер: 4221 67262 7 Количество на модель: 1

4221 67262 7

1

49

Номер детали на чертеже:

49

Болт шестигранный

Заводской номер: 9933 92931 3 Количество на модель: 2

9933 92931 3

2

50

Номер детали на чертеже:

50

Гайка шестигранная

Заводской номер: 9950 89571 1 Количество на модель: 3

9950 89571 1

3

51

Номер детали на чертеже:

51

Кольцо пружинное

Заводской номер: 9961 91084 7 Количество на модель: 3

9961 91084 7

3

52

Номер детали на чертеже:

52

Шайба

Заводской номер: 9960 91985 6 Количество на модель: 2

9960 91985 6

2

53

Номер детали на чертеже:

53

Трубопровод тормозной

Заводской номер: 4131 77617 0 Количество на модель: 1

4131 77617 0

1

54

Номер детали на чертеже:

54

Трубопровод тормозной

Заводской номер: 4131 77616 2 Количество на модель: 1

4131 77616 2

1

55

Номер детали на чертеже:

55

Зажим

Заводской номер: 4221 60624 0 Количество на модель: 2

4221 60624 0

2

56

Номер детали на чертеже:

56

Болт шестигранный

Заводской номер: 9933 92937 0 Количество на модель: 1

9933 92937 0

1

57

Номер детали на чертеже:

57

Штуцер кольцевой

Заводской номер: 9969 94636 0 Количество на модель: 2

9969 94636 0

2

58

Номер детали на чертеже:

58

Болт пустотелый

Заводской номер: 9946 92737 2 Количество на модель: 2

9946 92737 2

2
