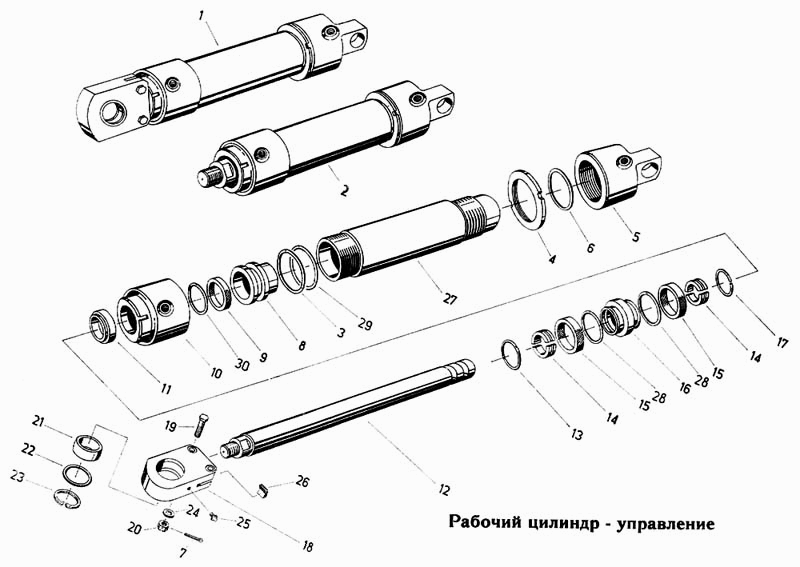

Рабочий цилиндр – управление Е-303

Рабочий цилиндр – подъемное плечо Е-303 Комбинация шестеренчатых насосов Е-303

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Цилиндр управления с шарниром в сборе

Заводской номер: 4032 80050 3 Количество на модель: 1

4032 80050 3

1

2

Номер детали на чертеже:

2

Цилиндр рабочий

Заводской номер: 9912 86257 3 Количество на модель: 1

9912 86257 3

1

3

Номер детали на чертеже:

3

Кольцо круглого сечения

Заводской номер: 9907 91587 3 Количество на модель: 1

9907 91587 3

1

4

Номер детали на чертеже:

4

Гайка шлицевая

Заводской номер: 4140 75266 0 Количество на модель: 1

4140 75266 0

1

5

Номер детали на чертеже:

5

Корпус опорный

Заводской номер: 4140 75267 7 Количество на модель: 1

4140 75267 7

1

6

Номер детали на чертеже:

6

Кольцо круглого сечения

Заводской номер: 9907 91389 6 Количество на модель: 1

9907 91389 6

1

7

Номер детали на чертеже:

7

Шплинт

Заводской номер: 9968 94981 8 Количество на модель: 2

9968 94981 8

2

8

Номер детали на чертеже:

8

Втулка направляющая

Заводской номер: 4140 75268 5 Количество на модель: 1

4140 75268 5

1

9

Номер детали на чертеже:

9

Кольцо уплотнительное, внутреннее

Заводской номер: 9907 91245 2 Количество на модель: 1

9907 91245 2

1

10

Номер детали на чертеже:

10

Корпус уплотнений

Заводской номер: 4140 75269 3 Количество на модель: 1

4140 75269 3

1

11

Номер детали на чертеже:

11

Кольцо маслосъемное

Заводской номер: 9907 90753 5 Количество на модель: 1

9907 90753 5

1

12

Номер детали на чертеже:

12

Шток поршневой

Заводской номер: 4140 75270 8 Количество на модель: 1

4140 75270 8

1

13

Номер детали на чертеже:

13

Кольцо круглого сечения

Заводской номер: 9907 91338 1 Количество на модель: 1

9907 91338 1

1

14

Номер детали на чертеже:

14

Полукольцо

Заводской номер: 4140 75271 6 Количество на модель: 4

4140 75271 6

4

15

Номер детали на чертеже:

15

Кольцо уплотнительное, внешнее

Заводской номер: 9907 90784 0 Количество на модель: 2

9907 90784 0

2

16

Номер детали на чертеже:

16

Поршень

Заводской номер: 4140 75272 4 Количество на модель: 1

4140 75272 4

1

17

Номер детали на чертеже:

17

Кольцо упорное наружное

Заводской номер: 9962 91812 1 Количество на модель: 1

9962 91812 1

1

18

Номер детали на чертеже:

18

Шарнир

Заводской номер: 4140 75273 2 Количество на модель: 1

4140 75273 2

1

19

Номер детали на чертеже:

19

Болт шестигранный

Заводской номер: 9932 93208 6 Количество на модель: 2

9932 93208 6

2

20

Номер детали на чертеже:

20

Гайка корончатая

Заводской номер: 9951 89443 7 Количество на модель: 2

9951 89443 7

2

21

Номер детали на чертеже:

21

Подшипник скольжения самоустанавливающийся

Заводской номер: 9902 88931 0 Количество на модель: 2

9902 88931 0

2

22

Номер детали на чертеже:

22

Кольцо распорное

Заводской номер: 4140 75274 0 Количество на модель: 4

4140 75274 0

4

23

Номер детали на чертеже:

23

Кольцо стопорное

Заводской номер: 9964 91774 6 Количество на модель: 4

9964 91774 6

4

24

Номер детали на чертеже:

24

Шайба

Заводской номер: 9960 92203 1 Количество на модель: 2

9960 92203 1

2

25

Номер детали на чертеже:

25

Масленка коническая

Заводской номер: 9920 92549 2 Количество на модель: 2

9920 92549 2

2

26

Номер детали на чертеже:

26

Пластина уплотнительная

Заводской номер: 4140 75275 2 Количество на модель: 1

4140 75275 2

1

27

Номер детали на чертеже:

27

Корпус цилиндра ( длина 250 мм )

Заводской номер: 4140 75254 8 Количество на модель: 1

4140 75254 8

1

28

Номер детали на чертеже:

28

Кольцо опорное

Заводской номер: 4140 75277 3 Количество на модель: 2

4140 75277 3

2

29

Номер детали на чертеже:

29

Кольцо опорное

Заводской номер: 4140 75278 1 Количество на модель: 1

4140 75278 1

1

30

Номер детали на чертеже:

30

Кольцо опорное

Заводской номер: 4140 75279 8 Количество на модель: 1

4140 75279 8

1
