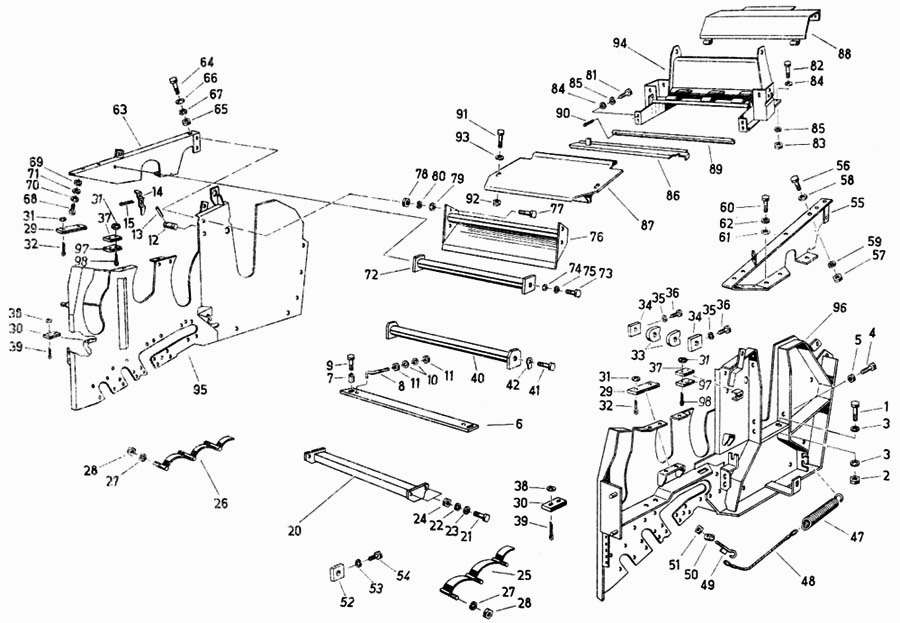

Измельчительный агрегат Е-281-С

Устройство натяжения клинового ремня Е-281-С Опора (измельчительный агрегат) Е-281-С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт с шестигранной головкой М16х1,5х80

Заводской номер: 9934 93343 8 Количество на модель: 4
9934 93343 8
4
2

Номер детали на чертеже:

2

Гайка шестигранная

Заводской номер: 9950 89736 0 Количество на модель: 4
9950 89736 0
4
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 4031 82959 8 Количество на модель: 8
4031 82959 8
8
6

Номер детали на чертеже:

6

Противорежущая пластина

Заводской номер: 4032 80108 8 Количество на модель: 1
4032 80108 8
1
7

Номер детали на чертеже:

7

Распорная деталь

Заводской номер: 4032 80109 6 Количество на модель: 2
4032 80109 6
2
8

Номер детали на чертеже:

8

Анкерная связь

Заводской номер: 4032 80890 4 Количество на модель: 2
4032 80890 4
2
9

Номер детали на чертеже:

9

Болт с шестигранной головкой М16х1,5х75

Заводской номер: 9934 99926 2 Количество на модель: 2
9934 99926 2
2
10

Номер детали на чертеже:

10

Шайба 14х25х4

Заводской номер: 9965 92475 2 Количество на модель: 4
9965 92475 2
4
11

Номер детали на чертеже:

11

Шестигранная гайка М12

Заводской номер: 9950 89640 7 Количество на модель: 4
9950 89640 7
4
12

Номер детали на чертеже:

12

Палец

Заводской номер: 4032 80134 4 Количество на модель: 1
4032 80134 4
1
13

Номер детали на чертеже:

13

Цилиндрический просечной штифт 10х125

Заводской номер: 9967 94377 8 Количество на модель: 1
9967 94377 8
1
14

Номер детали на чертеже:

14

Защелка

Заводской номер: 4032 80135 2 Количество на модель: 1
4032 80135 2
1
15

Номер детали на чертеже:

15

Шплинт 5х25

Заводской номер: 9963 95020 0 Количество на модель: 1
9963 95020 0
1
20

Номер детали на чертеже:

20

Поперечное соединение

Заводской номер: 4031 82919 6 Количество на модель: 1
4031 82919 6
1
21

Номер детали на чертеже:

21

Болт шестигранный

Заводской номер: 9933 93112 3 Количество на модель: 4
9933 93112 3
4
22

Номер детали на чертеже:

22

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 4
9961 91108 5
4
23

Номер детали на чертеже:

23

Шайба 11,5

Заводской номер: 9960 92194 7 Количество на модель: 4
9960 92194 7
4
24

Номер детали на чертеже:

24

Гайка шестигранная

Заводской номер: 9950 89611 8 Количество на модель: 4
9950 89611 8
4
25

Номер детали на чертеже:

25

Защитная планка, левая

Заводской номер: 4031 82780 3 Количество на модель: 1
4031 82780 3
1
26

Номер детали на чертеже:

26

Защитная планка, правая

Заводской номер: 4031 82781 1 Количество на модель: 1
4031 82781 1
1
29

Номер детали на чертеже:

29

Резиновая плита

Заводской номер: 4031 82825 0 Количество на модель: 4
4031 82825 0
4
30

Номер детали на чертеже:

30

Резиновая плита

Заводской номер: 4031 82826 7 Количество на модель: 4
4031 82826 7
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 9960 92155 3 Количество на модель: 8
9960 92155 3
8
32

Номер детали на чертеже:

32

Шплинт 5х50

Заводской номер: 9963 95034 6 Количество на модель: 4
9963 95034 6
4
33

Номер детали на чертеже:

33

Подшипниковая стойка

Заводской номер: 4032 80111 0 Количество на модель: 2
4032 80111 0
2
34

Номер детали на чертеже:

34

Подшипниковая стойка

Заводской номер: 4032 81208 2 Количество на модель: 2
4032 81208 2
2
35

Номер детали на чертеже:

35

Кольцо пружинное

Заводской номер: 9961 91120 4 Количество на модель: 8
9961 91120 4
8
36

Номер детали на чертеже:

36

Болт шестигранный

Заводской номер: 9933 93186 3 Количество на модель: 6
9933 93186 3
6
37

Номер детали на чертеже:

37

Резиновая плита

Заводской номер: 4031 82827 5 Количество на модель: 4
4031 82827 5
4
40

Номер детали на чертеже:

40

Распорная труба, сварная

Заводской номер: 4031 82894 1 Количество на модель: 1
4031 82894 1
1
41

Номер детали на чертеже:

41

Болт с шестигранной головкой М16х1,5х40

Заводской номер: 9935 96098 7 Количество на модель: 2
9935 96098 7
2
42

Номер детали на чертеже:

42

Шайба 17

Заводской номер: 9960 92238 6 Количество на модель: 2
9960 92238 6
2
47

Номер детали на чертеже:

47

Пружина растяжения В9х63х40

Заводской номер: 9974 88118 6 Количество на модель: 2
9974 88118 6
2
48

Номер детали на чертеже:

48

Тормозной канат

Заводской номер: 1402 34667 2 Количество на модель: 2
1402 34667 2
2
49

Номер детали на чертеже:

49

Крюк

Заводской номер: 4032 80126 4 Количество на модель: 2
4032 80126 4
2
50

Номер детали на чертеже:

50

Труба

Заводской номер: 4032 80127 2 Количество на модель: 2
4032 80127 2
2
55

Номер детали на чертеже:

55

Мостик, левый

Заводской номер: 4031 82862 8 Количество на модель: 1
4031 82862 8
1
58

Номер детали на чертеже:

58

Шайба 11х25х4

Заводской номер: 9965 92187 0 Количество на модель: 8
9965 92187 0
8
60

Номер детали на чертеже:

60

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 4
9933 93102 7
4
63

Номер детали на чертеже:

63

Мостик, правый

Заводской номер: 4031 82863 6 Количество на модель: 1
4031 82863 6
1
68

Номер детали на чертеже:

68

Болт шестигранный

Заводской номер: 9933 93210 8 Количество на модель: 4
9933 93210 8
4
70

Номер детали на чертеже:

70

Шайба 14х32х3

Заводской номер: 9965 91129 8 Количество на модель: 4
9965 91129 8
4
72

Номер детали на чертеже:

72

Поперечное соединение

Заводской номер: 4031 82784 4 Количество на модель: 1
4031 82784 4
1
74

Номер детали на чертеже:

74

Шайба 14х25х3

Заводской номер: 9965 96349 4 Количество на модель: 2
9965 96349 4
2
76

Номер детали на чертеже:

76

Поперечное соединение

Заводской номер: 4031 83264 0 Количество на модель: 1
4031 83264 0
1
77

Номер детали на чертеже:

77

Болт шестигранный

Заводской номер: 9933 93118 0 Количество на модель: 4
9933 93118 0
4
82

Номер детали на чертеже:

82

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 6
9933 93191 0
6
86

Номер детали на чертеже:

86

Покрывной лист

Заводской номер: 4031 83116 6 Количество на модель: 1
4031 83116 6
1
87

Номер детали на чертеже:

87

Крышка

Заводской номер: 4032 80970 4 Количество на модель: 1
4032 80970 4
1
88

Номер детали на чертеже:

88

Колпак

Заводской номер: 4032 80971 2 Количество на модель: 1
4032 80971 2
1
89

Номер детали на чертеже:

89

Труба

Заводской номер: 4031 83236 8 Количество на модель: 1
4031 83236 8
1
90

Номер детали на чертеже:

90

Шплинт 4х28

Заводской номер: 9963 95001 6 Количество на модель: 1
9963 95001 6
1
93

Номер детали на чертеже:

93

Шайба

Заводской номер: 9965 92190 1 Количество на модель: 2
9965 92190 1
2
94

Номер детали на чертеже:

94

Траверса

Заводской номер: Траверса Количество на модель:
Траверса
95

Номер детали на чертеже:

95

Стенка боковая (правая)

Заводской номер: Стенка боковая (правая) Количество на модель:
Стенка боковая (правая)
96

Номер детали на чертеже:

96

Стенка боковая (левая)

Заводской номер: Стенка боковая (левая) Количество на модель:
Стенка боковая (левая)
97

Номер детали на чертеже:

97

Вкладыш

Заводской номер: 4031 82918 8 Количество на модель:
4031 82918 8
99

Номер детали на чертеже:

99

Шайба

Заводской номер: 4031 82938 0 Количество на модель:
4031 82938 0
99

Номер детали на чертеже:

99

Шайба

Заводской номер: 4031 82939 7 Количество на модель:
4031 82939 7
99

Номер детали на чертеже:

99

Шайба

Заводской номер: 4031 82940 3 Количество на модель:
4031 82940 3
