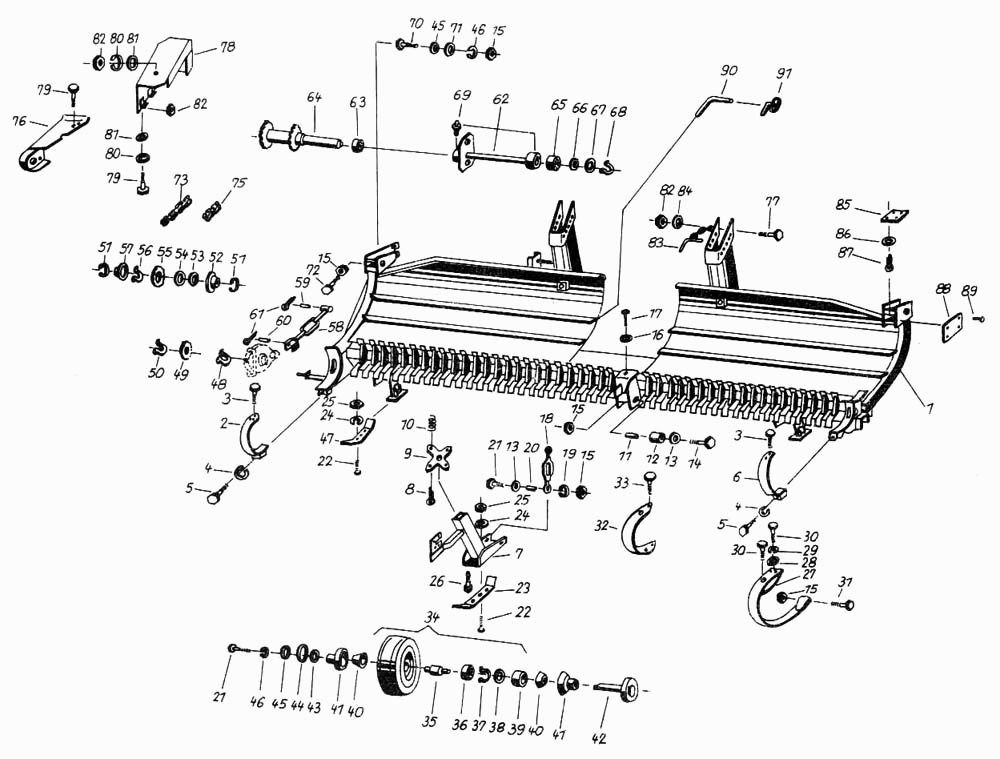

Рама - монтируемые части Е-281-С

Дополнительное оборудование Е-281-С Транспортирующий шнек Е-281-С

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Рама

Заводской номер: 4038 81333 4 Количество на модель: 1

4038 81333 4

1

2

Номер детали на чертеже:

2

Стяжная лента, справа

Заводской номер: 4038 81308 6 Количество на модель: 1

4038 81308 6

1

3

Номер детали на чертеже:

3

Болт с шестигранной головкой М10х18

Заводской номер: 9933 96034 5 Количество на модель: 5

9933 96034 5

5

4

Номер детали на чертеже:

4

Кольцо пружинное

Заводской номер: 9961 91108 5 Количество на модель: 3

9961 91108 5

3

5

Номер детали на чертеже:

5

Болт с шестигранной головкой М10х45

Заводской номер: 9933 93130 8 Количество на модель: 3

9933 93130 8

3

6

Номер детали на чертеже:

6

Стяжная лента, слева

Заводской номер: 4038 81309 4 Количество на модель: 1

4038 81309 4

1

7

Номер детали на чертеже:

7

Опора

Заводской номер: 4038 81310 0 Количество на модель: 1

4038 81310 0

1

8

Номер детали на чертеже:

8

Шплинт 4х18

Заводской номер: 9963 95047 5 Количество на модель: 8

9963 95047 5

8

9

Номер детали на чертеже:

9

Плита

Заводской номер: 4038 81311 7 Количество на модель: 2

4038 81311 7

2

10

Номер детали на чертеже:

10

Пружина растяжения С2,8х30х40А1

Заводской номер: 9974 88227 5 Количество на модель: 4

9974 88227 5

4

11

Номер детали на чертеже:

11

Втулка

Заводской номер: 4038 81313 3 Количество на модель: 2

4038 81313 3

2

12

Номер детали на чертеже:

12

Ролик

Заводской номер: 4038 81314 1 Количество на модель: 2

4038 81314 1

2

13

Номер детали на чертеже:

13

Шайба

Заводской номер: 9960 92326 6 Количество на модель: 3

9960 92326 6

3

14

Номер детали на чертеже:

14

Болт с шестигранной головкой М12х90

Заводской номер: 9932 95800 5 Количество на модель: 2

9932 95800 5

2

15

Номер детали на чертеже:

15

Гайка шестигранная

Заводской номер: 9950 89631 0 Количество на модель: 7

9950 89631 0

7

16

Номер детали на чертеже:

16

Шайба 10,5

Заводской номер: 9960 92180 1 Количество на модель: 1

9960 92180 1

1

17

Номер детали на чертеже:

17

Болт стяжной

Заводской номер: 4042 40341 8 Количество на модель: 1

4042 40341 8

1

18

Номер детали на чертеже:

18

Стяжной замок АВ-М12

Заводской номер: 9952 94912 1 Количество на модель: 1

9952 94912 1

1

19

Номер детали на чертеже:

19

Кольцо пружинное

Заводской номер: 9961 91120 4 Количество на модель: 1

9961 91120 4

1

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 4038 81315 8 Количество на модель: 1

4038 81315 8

1

21

Номер детали на чертеже:

21

Болт шестигранный

Заводской номер: 9933 93191 0 Количество на модель: 3

9933 93191 0

3

22

Номер детали на чертеже:

22

Болт с потайной головкой

Заводской номер: 9943 93477 6 Количество на модель: 8

9943 93477 6

8

23

Номер детали на чертеже:

23

Основание

Заводской номер: 4038 81312 5 Количество на модель: 1

4038 81312 5

1

24

Номер детали на чертеже:

24

Кольцо пружинное

Заводской номер: 9961 91124 5 Количество на модель: 8

9961 91124 5

8

25

Номер детали на чертеже:

25

Гайка шестигранная

Заводской номер: 9950 89613 4 Количество на модель: 8

9950 89613 4

8

26

Номер детали на чертеже:

26

Болт шестигранный

Заводской номер: 9933 93112 3 Количество на модель: 1

9933 93112 3

1

27

Номер детали на чертеже:

27

Средняя окоба

Заводской номер: 4038 81321 3 Количество на модель: 1

4038 81321 3

1

28

Номер детали на чертеже:

28

Шайба 10х20х3

Заводской номер: 9965 96298 3 Количество на модель: 3

9965 96298 3

3

29

Номер детали на чертеже:

29

Кольцо пружинное

Заводской номер: 9961 91123 7 Количество на модель: 3

9961 91123 7

3

30

Номер детали на чертеже:

30

Болт шестигранный

Заводской номер: 9933 93000 1 Количество на модель: 3

9933 93000 1

3

31

Номер детали на чертеже:

31

Болт с шестигранной головкой М12х100

Заводской номер: 9932 95845 6 Количество на модель: 1

9932 95845 6

1

32

Номер детали на чертеже:

32

Скребок

Заводской номер: 4038 81300 4 Количество на модель: 44

4038 81300 4

44

33

Номер детали на чертеже:

33

Болт с шестигранной головкой М8х10

Заводской номер: 9933 92974 8 Количество на модель: 176

9933 92974 8

176

34

Номер детали на чертеже:

34

Колесо опорное

Заводской номер: 4042 40326 6 Количество на модель: 2

4042 40326 6

2

35

Номер детали на чертеже:

35

Корпус

Заводской номер: 4146 40050 4 Количество на модель: 2

4146 40050 4

2

36

Номер детали на чертеже:

36

Шарикоподшипник радиальный

Заводской номер: 9902 89049 0 Количество на модель: 4

9902 89049 0

4

37

Номер детали на чертеже:

37

Кольцо стопорное

Заводской номер: 9964 91782 6 Количество на модель: 4

9964 91782 6

4

38

Номер детали на чертеже:

38

Уплотнение вала

Заводской номер: 9905 87045 1 Количество на модель: 4

9905 87045 1

4

39

Номер детали на чертеже:

39

Втулка

Заводской номер: 4146 40051 2 Количество на модель: 4

4146 40051 2

4

40

Номер детали на чертеже:

40

Колпак пылезащитный

Заводской номер: 9910 94789 3 Количество на модель: 4

9910 94789 3

4

41

Номер детали на чертеже:

41

Колпак защитный

Заводской номер: 4042 40337 0 Количество на модель: 4

4042 40337 0

4

42

Номер детали на чертеже:

42

Ось

Заводской номер: 4042 40338 7 Количество на модель: 2

4042 40338 7

2

43

Номер детали на чертеже:

43

Установочная шайба 32х1

Заводской номер: 9965 92096 1 Количество на модель: 4

9965 92096 1

4

44

Номер детали на чертеже:

44

Шайба

Заводской номер: 4042 40339 5 Количество на модель: 2

4042 40339 5

2

45

Номер детали на чертеже:

45

Шайба

Заводской номер: 9965 92440 6 Количество на модель: 4

9965 92440 6

4

46

Номер детали на чертеже:

46

Кольцо пружинное

Заводской номер: 9961 91119 8 Количество на модель: 4

9961 91119 8

4

47

Номер детали на чертеже:

47

Основание

Заводской номер: 4038 81322 1 Количество на модель: 2

4038 81322 1

2

48

Номер детали на чертеже:

48

Стопорное кольцо 28

Заводской номер: 9964 91720 7 Количество на модель: 1

9964 91720 7

1

49

Номер детали на чертеже:

49

Цепное колесо, 14 зубьев

Заводской номер: 4038 81325 4 Количество на модель: 1

4038 81325 4

1

50

Номер детали на чертеже:

50

Кольцо стопорное

Заводской номер: 9964 91721 5 Количество на модель: 1

9964 91721 5

1

51

Номер детали на чертеже:

51

Кольцо стопорное

Заводской номер: 9964 91777 0 Количество на модель: 4

9964 91777 0

4

52

Номер детали на чертеже:

52

Крышка

Заводской номер: 4146 40052 0 Количество на модель: 2

4146 40052 0

2

53

Номер детали на чертеже:

53

Уплотнительная шайба

Заводской номер: 4146 40053 7 Количество на модель: 2

4146 40053 7

2

54

Номер детали на чертеже:

54

Шарикоподшипник радиальный

Заводской номер: 9902 89040 0 Количество на модель: 2

9902 89040 0

2

55

Номер детали на чертеже:

55

Звездочка в сборе

Заводской номер: 4042 40363 5 Количество на модель: 2

4042 40363 5

2

56

Номер детали на чертеже:

56

Кольцо стопорное

Заводской номер: 9964 91716 8 Количество на модель: 2

9964 91716 8

2

57

Номер детали на чертеже:

57

Крышка

Заводской номер: 9904 86893 1 Количество на модель: 2

9904 86893 1

2

58

Номер детали на чертеже:

58

Стяжной замок

Заводской номер: 4034 80472 2 Количество на модель: 1

4034 80472 2

1

59

Номер детали на чертеже:

59

Палец 16х45х33

Заводской номер: 9949 86424 1 Количество на модель: 1

9949 86424 1

1

60

Номер детали на чертеже:

60

Палец

Заводской номер: 9949 86400 8 Количество на модель: 1

9949 86400 8

1

61

Номер детали на чертеже:

61

Шплинт

Заводской номер: 9963 94999 6 Количество на модель: 4

9963 94999 6

4

62

Номер детали на чертеже:

62

Подшипник

Заводской номер: 4038 81301 2 Количество на модель: 1

4038 81301 2

1

63

Номер детали на чертеже:

63

Шарикоподшипник радиальный

Заводской номер: 9902 89050 5 Количество на модель: 1

9902 89050 5

1

64

Номер детали на чертеже:

64

Приводной вал

Заводской номер: 4038 81302 0 Количество на модель: 1

4038 81302 0

1

65

Номер детали на чертеже:

65

Радиальный шарикоподшипник 6007-RS

Заводской номер: 9902 89121 7 Количество на модель: 1

9902 89121 7

1

66

Номер детали на чертеже:

66

Уплотнительная шайба

Заводской номер: 4221 61306 2 Количество на модель: 1

4221 61306 2

1

67

Номер детали на чертеже:

67

Установочная шайба 35х0,5

Заводской номер: 9965 92089 4 Количество на модель: 3

9965 92089 4

3

68

Номер детали на чертеже:

68

Кольцо стопорное

Заводской номер: 9964 91724 8 Количество на модель: 1

9964 91724 8

1

69

Номер детали на чертеже:

69

Масленка коническая

Заводской номер: 9920 92550 7 Количество на модель: 2

9920 92550 7

2

70

Номер детали на чертеже:

70

Болт шестигранный

Заводской номер: 9933 93202 8 Количество на модель: 2

9933 93202 8

2

71

Номер детали на чертеже:

71

Шайба 13

Заводской номер: 9964 92417 5 Количество на модель: 4

9964 92417 5

4

72

Номер детали на чертеже:

72

Болт с шестигранной головкой М12х90

Заводской номер: 9933 93246 2 Количество на модель: 1

9933 93246 2

1

73

Номер детали на чертеже:

73

Роликовая цепь 12А-01-130

Заводской номер: 9917 90740 4 Количество на модель: 1

9917 90740 4

1

74

Номер детали на чертеже:

74

Соединительное звено D12А-01

Заводской номер: Соединительное звено D12А-01 Количество на модель: 1

Соединительное звено D12А-01

1

75

Номер детали на чертеже:

75

Роликовая цепь 16В-1-76

Заводской номер: 9917 90741 2 Количество на модель: 1

9917 90741 2

1

76

Номер детали на чертеже:

76

Нижнее защитное приспособление

Заводской номер: 4038 81328 7 Количество на модель: 1

4038 81328 7

1

77

Номер детали на чертеже:

77

Болт шестигранный

Заводской номер: 9933 92997 3 Количество на модель: 5

9933 92997 3

5

78

Номер детали на чертеже:

78

Верхнее защитное приспособление

Заводской номер: 4038 81327 0 Количество на модель: 1

4038 81327 0

1

79

Номер детали на чертеже:

79

Болт шестигранный

Заводской номер: 9933 92986 0 Количество на модель: 4

9933 92986 0

4

80

Номер детали на чертеже:

80

Кольцо пружинное

Заводской номер: 9961 91097 6 Количество на модель: 4

9961 91097 6

4

81

Номер детали на чертеже:

81

Шайба

Заводской номер: 9961 92167 3 Количество на модель: 4

9961 92167 3

4

82

Номер детали на чертеже:

82

Гайка шестигранная

Заводской номер: 9950 89588 1 Количество на модель: 6

9950 89588 1

6

83

Номер детали на чертеже:

83

Чека

Заводской номер: 4042 40320 0 Количество на модель: 2

4042 40320 0

2

84

Номер детали на чертеже:

84

Шайба

Заводской номер: 9960 92164 1 Количество на модель: 2

9960 92164 1

2

85

Номер детали на чертеже:

85

Резиновая шина

Заводской номер: 4038 81323 8 Количество на модель: 4

4038 81323 8

4

86

Номер детали на чертеже:

86

Шайба

Заводской номер: 9961 91984 7 Количество на модель: 8

9961 91984 7

8

87

Номер детали на чертеже:

87

Шплинт

Заводской номер: 9963 95018 6 Количество на модель: 8

9963 95018 6

8

88

Номер детали на чертеже:

88

Фирменная табличка изделия DА52х105х4

Заводской номер: 4038 81356 8 Количество на модель: 2

4038 81356 8

2

89

Номер детали на чертеже:

89

Цилиндрический просечной штифт с полукруглой головкой 3х6

Заводской номер: 9967 88422 7 Количество на модель: 2

9967 88422 7

2

90

Номер детали на чертеже:

90

Чека

Заводской номер: 4131 77122 1 Количество на модель: 2

4131 77122 1

2

91

Номер детали на чертеже:

91

Штекер откидной

Заводской номер: 9916 93942 0 Количество на модель: 2

9916 93942 0

2

Дополнительное оборудование Е-281-С Транспортирующий шнек Е-281-С

Вернуться в раздел каталога
