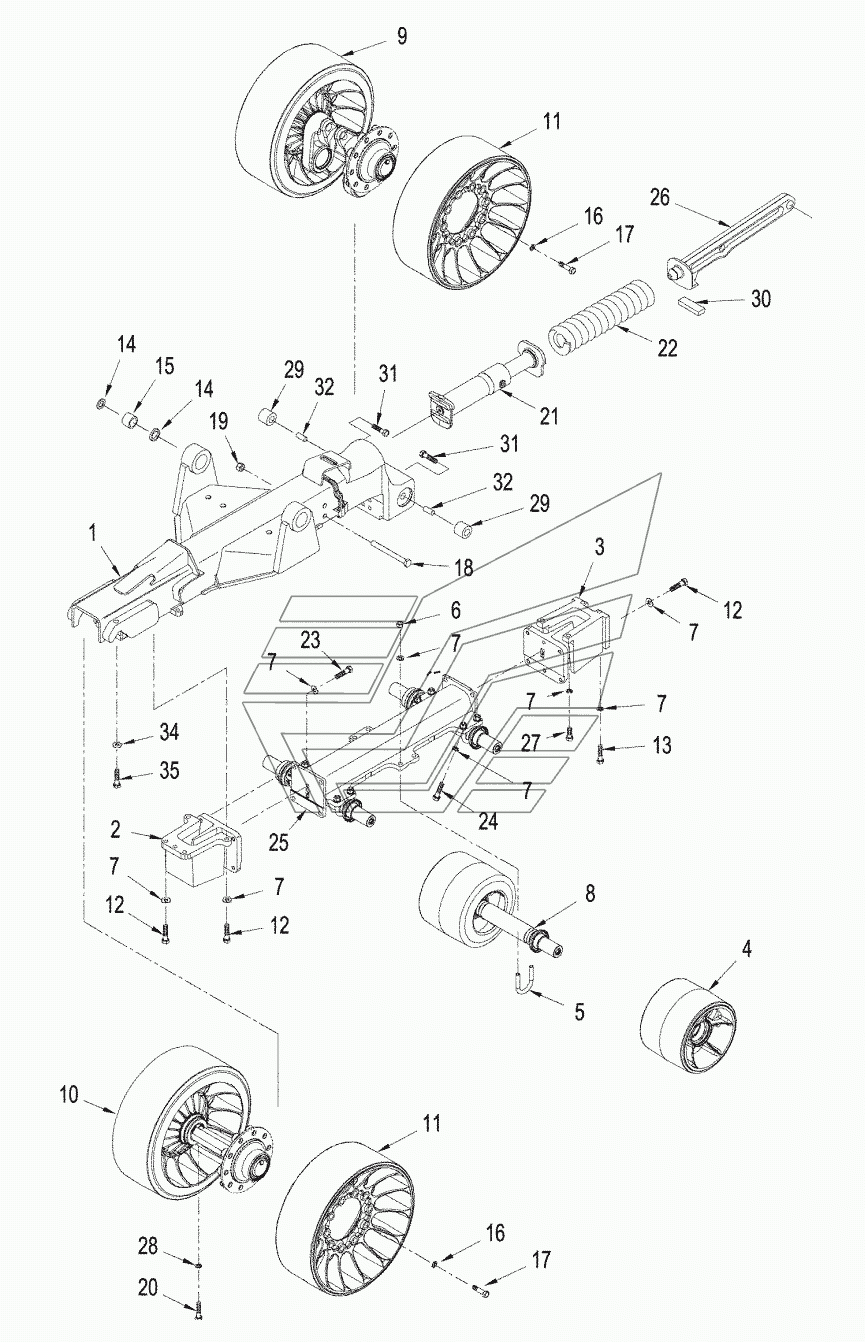

UNDERCARRIAGE - MOUNTING, QUADTRAC TRACTOR STX-530 Steiger. Каталог 2010г.

YOKE MOUNTING, QUADTRAC TRACTOR STX-530 Steiger AXLE ASSEMBLY - FRONT IDLER, QUADTRAC TRACTOR STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING PARTS

Заводской номер: 87378014 Количество на модель: 1
87378014
1
2

Номер детали на чертеже:

2

SUSPENSION

Заводской номер: 389761A1 Количество на модель: 1
389761A1
1
3

Номер детали на чертеже:

3

SUSPENSION

Заводской номер: 389763A1 Количество на модель: 1
389763A1
1
4

Номер детали на чертеже:

4

WHEEL ASSY

Заводской номер: 87438307 Количество на модель: 6
87438307
6
5

Номер детали на чертеже:

5

U-BOLT

Заводской номер: 231765A1 Количество на модель: 6
231765A1
6
6

Номер детали на чертеже:

6

NUT

Заводской номер: 832-46416 Количество на модель: 12
832-46416
12
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 896-11016 Количество на модель: 22
896-11016
22
8

Номер детали на чертеже:

8

INSTRUCTION

Заводской номер: REF Количество на модель: 1
REF
1
11

Номер детали на чертеже:

11

WHEEL ASSY

Заводской номер: 87441100 Количество на модель: 1
87441100
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 627-16050 Количество на модель: 9
627-16050
9
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 827-16180 Количество на модель: 2
827-16180
2
14

Номер детали на чертеже:

14

SEAL

Заводской номер: 87423203 Количество на модель: 4
87423203
4
15

Номер детали на чертеже:

15

BEARING ASSY

Заводской номер: 87423204 Количество на модель: 2
87423204
2
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 896-11024 Количество на модель: 22
896-11024
22
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 827-24080 Количество на модель: 20
827-24080
20
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 827-20200 Количество на модель: 1
827-20200
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 832-46420 Количество на модель: 1
832-46420
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 827-22140 Количество на модель: 2
827-22140
2
21

Номер детали на чертеже:

21

HYDRAULIC CYLINDER

Заводской номер: 87304299 Количество на модель: 1
87304299
1
22

Номер детали на чертеже:

22

SPRING

Заводской номер: 255729A1 Количество на модель: 1
255729A1
1
23

Номер детали на чертеже:

23

BOLT

Заводской номер: 627-16040 Количество на модель: 8
627-16040
8
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 827-16140 Количество на модель: 2
827-16140
2
25

Номер детали на чертеже:

25

BEAM

Заводской номер: 408786A1 Количество на модель: 1
408786A1
1
26

Номер детали на чертеже:

26

LINKAGE

Заводской номер: 435507A1 Количество на модель: 1
435507A1
1
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 827-16110 Количество на модель: 2
827-16110
2
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 896-11022 Количество на модель: 2
896-11022
2
29

Номер детали на чертеже:

29

SHAFT

Заводской номер: 87324220 Количество на модель: 2
87324220
2
30

Номер детали на чертеже:

30

PAD

Заводской номер: 430710A1 Количество на модель: 1
430710A1
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 827-24100 Количество на модель: 2
827-24100
2
32

Номер детали на чертеже:

32

TUBE SPACER

Заводской номер: 87585083 Количество на модель: 2
87585083
2
