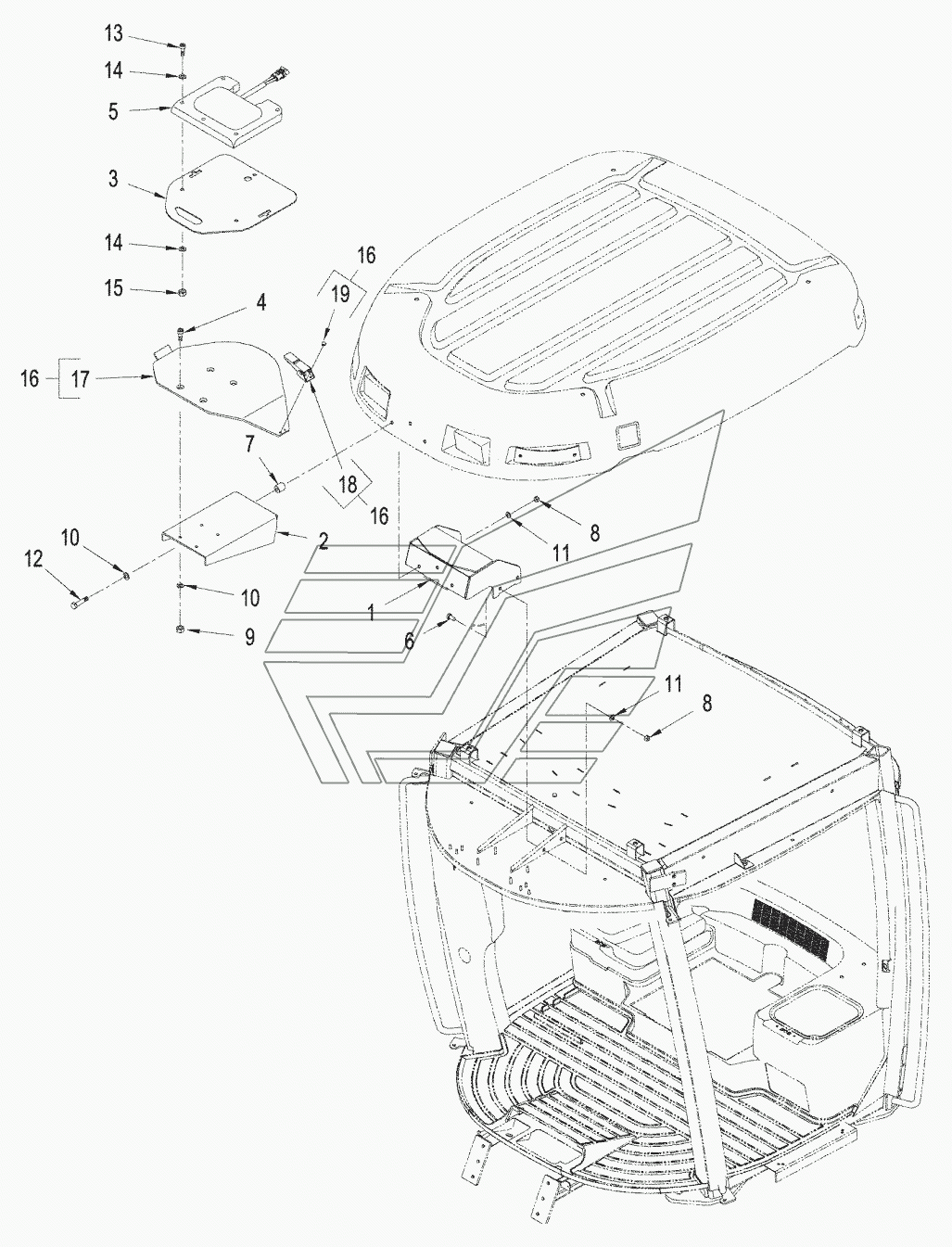

ACCUGUIDE, GPS - MOUNTING STX-530 Steiger. Каталог 2010г.

MOUNTING - ADVANCED FARMING SYSTEMS STX-530 Steiger ACCUGUIDE - AFS 200 PRO MOUNTING & RELATED PARTS STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

MOUNTING PARTS

Заводской номер: 87304763 Количество на модель: 1
87304763
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 87304767 Количество на модель: 1
87304767
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 87568855 Количество на модель: 1
87568855
1
4

Номер детали на чертеже:

4

SCREW

Заводской номер: 843-1825 Количество на модель: 4
843-1825
4
5

Номер детали на чертеже:

5

MODULE

Заводской номер: 87308224 Количество на модель: 1
87308224
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 627-10020 Количество на модель: 4
627-10020
4
7

Номер детали на чертеже:

7

SPACER

Заводской номер: 87304771 Количество на модель: 3
87304771
3
8

Номер детали на чертеже:

8

NUT

Заводской номер: 829-1410 Количество на модель: 7
829-1410
7
9

Номер детали на чертеже:

9

NUT

Заводской номер: 832-10408 Количество на модель: 4
832-10408
4
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 895-11008 Количество на модель: 7
895-11008
7
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 895-11010 Количество на модель: 7
895-11010
7
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 827-10055 Количество на модель: 3
827-10055
3
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 814-8060 Количество на модель: 3
814-8060
3
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 895-11006 Количество на модель: 6
895-11006
6
15

Номер детали на чертеже:

15

NUT

Заводской номер: 825-5146 Количество на модель: 3
825-5146
3
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 87528080 Количество на модель: 1
87528080
1
17

Номер детали на чертеже:

17

PLATE

Заводской номер: 87528045 Количество на модель: 1
87528045
1
18

Номер детали на чертеже:

18

LATCH

Заводской номер: 87308870 Количество на модель: 1
87308870
1
19

Номер детали на чертеже:

19

RIVET

Заводской номер: 87308841 Количество на модель: 2
87308841
2
MOUNTING - ADVANCED FARMING SYSTEMS STX-530 Steiger ACCUGUIDE - AFS 200 PRO MOUNTING & RELATED PARTS STX-530 Steiger
