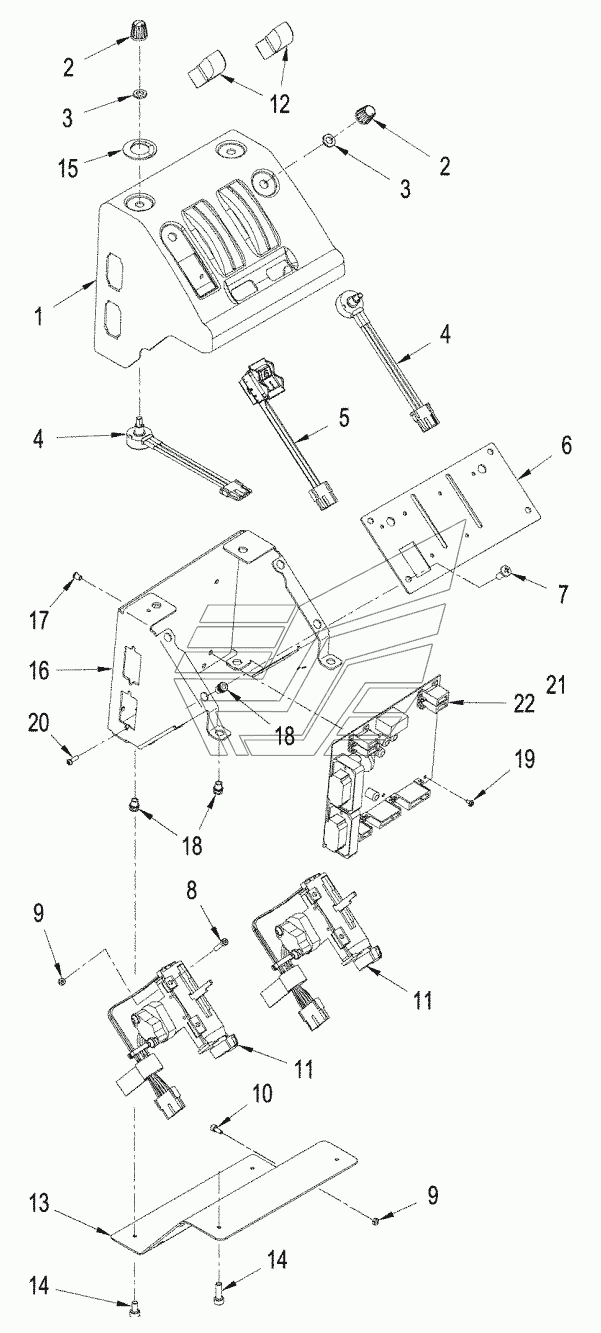

TWIN FLOW HYDRAULIC CONTROLS STX-530 Steiger. Каталог 2010г.

WIRING - TWIN FLOW HYDRAULIC CONTROLS STX-530 Steiger MOUNTING - ADVANCED FARMING SYSTEMS STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CONTROL UNIT

Заводской номер: 87518273 Количество на модель: 1
87518273
1
1

Номер детали на чертеже:

1

COVER

Заводской номер: 442120A2 Количество на модель: 1
442120A2
1
2

Номер детали на чертеже:

2

KNOB

Заводской номер: 276797A1 Количество на модель: 4
276797A1
4
3

Номер детали на чертеже:

3

NUT

Заводской номер: 444868A1 Количество на модель: 8
444868A1
8
4

Номер детали на чертеже:

4

POTENTIOMETER

Заводской номер: 256305A2 Количество на модель: 4
256305A2
4
5

Номер детали на чертеже:

5

SWITCH

Заводской номер: 413148A1 Количество на модель: 1
413148A1
1
6

Номер детали на чертеже:

6

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
7

Номер детали на чертеже:

7

SCREW

Заводской номер: 444867A1 Количество на модель: 4
444867A1
4
8

Номер детали на чертеже:

8

HEX SOC SCREW

Заводской номер: 864-4020 Количество на модель: 4
864-4020
4
9

Номер детали на чертеже:

9

NUT

Заводской номер: 824-1404 Количество на модель: 6
824-1404
6
10

Номер детали на чертеже:

10

SCREW

Заводской номер: 864-4010 Количество на модель: 2
864-4010
2
11

Номер детали на чертеже:

11

VALVE

Заводской номер: 87395299 Количество на модель: 2
87395299
2
12

Номер детали на чертеже:

12

KNOB

Заводской номер: 406962A1 Количество на модель: 2
406962A1
2
13

Номер детали на чертеже:

13

COVER

Заводской номер: 418148A2 Количество на модель: 1
418148A2
1
14

Номер детали на чертеже:

14

SCREW

Заводской номер: 565-103 Количество на модель: 2
565-103
2
15

Номер детали на чертеже:

15

DECAL

Заводской номер: 438237A1 Количество на модель: 1
438237A1
1
16

Номер детали на чертеже:

16

BRACKET

Заводской номер: 411981A3 Количество на модель: 1
411981A3
1
17

Номер детали на чертеже:

17

SPACER

Заводской номер: 412295A1 Количество на модель: 5
412295A1
5
18

Номер детали на чертеже:

18

INSERT

Заводской номер: 404287A1 Количество на модель: 12
404287A1
12
19

Номер детали на чертеже:

19

SCREW

Заводской номер: 47112222 Количество на модель: 5
47112222
5
20

Номер детали на чертеже:

20

SCREW

Заводской номер: 25-HT00012 Количество на модель: 4
25-HT00012
4
22

Номер детали на чертеже:

22

BOARD

Заводской номер: 412070A1 Количество на модель: 1
412070A1
1
WIRING - TWIN FLOW HYDRAULIC CONTROLS STX-530 Steiger MOUNTING - ADVANCED FARMING SYSTEMS STX-530 Steiger
