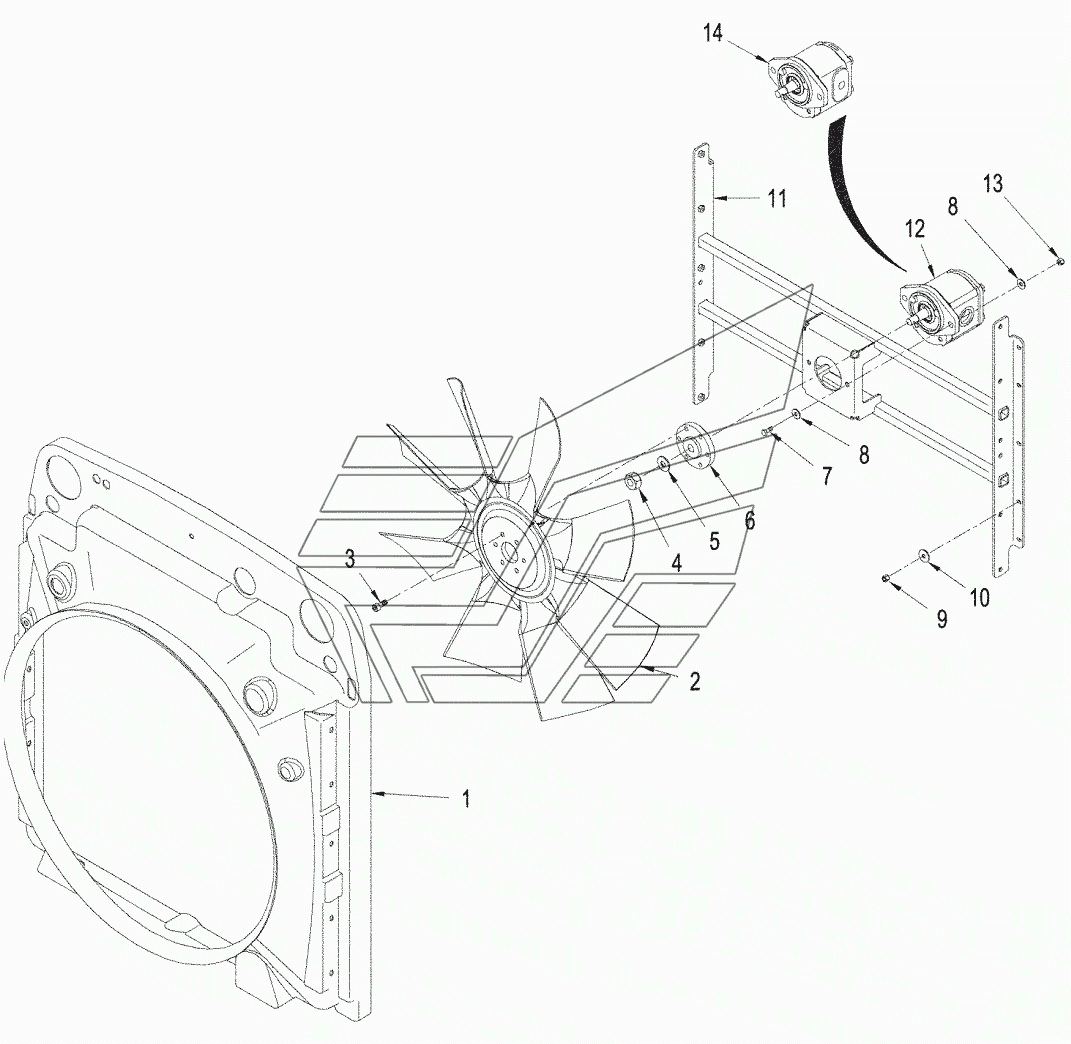

HYDRAULIC FAN DRIVE - MOUNTING STX-530 Steiger. Каталог 2010г.

RADIATOR MOUNTING AND FAN SHROUD, STX & STEIGER 480/530 STX-530 Steiger HYDRAULIC FAN MOTOR ASSY, BSN Z6F100996 STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

SHROUD

Заводской номер: 87303558 Количество на модель: 1
87303558
1
2

Номер детали на чертеже:

2

FAN

Заводской номер: 87438155 Количество на модель: 1
87438155
1
3

Номер детали на чертеже:

3

SCREW

Заводской номер: 863-10020 Количество на модель: 6
863-10020
6
4

Номер детали на чертеже:

4

NUT

Заводской номер: 429-1110 Количество на модель: 1
429-1110
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 495-11066 Количество на модель: 1
495-11066
1
6

Номер детали на чертеже:

6

FAN

Заводской номер: 87387504 Количество на модель: 1
87387504
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 827-12045 Количество на модель: 2
827-12045
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 896-11012 Количество на модель: 4
896-11012
4
9

Номер детали на чертеже:

9

NUT

Заводской номер: 832-10408 Количество на модель: 10
832-10408
10
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 895-15008 Количество на модель: 10
895-15008
10
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 87387463 Количество на модель: 1
87387463
1
12

Номер детали на чертеже:

12

MOTOR

Заводской номер: 397444A1 Количество на модель: 1
397444A1
1
13

Номер детали на чертеже:

13

NUT

Заводской номер: 832-10412 Количество на модель: 2
832-10412
2
14

Номер детали на чертеже:

14

MOTOR

Заводской номер: 87356899 Количество на модель: 1
87356899
1
