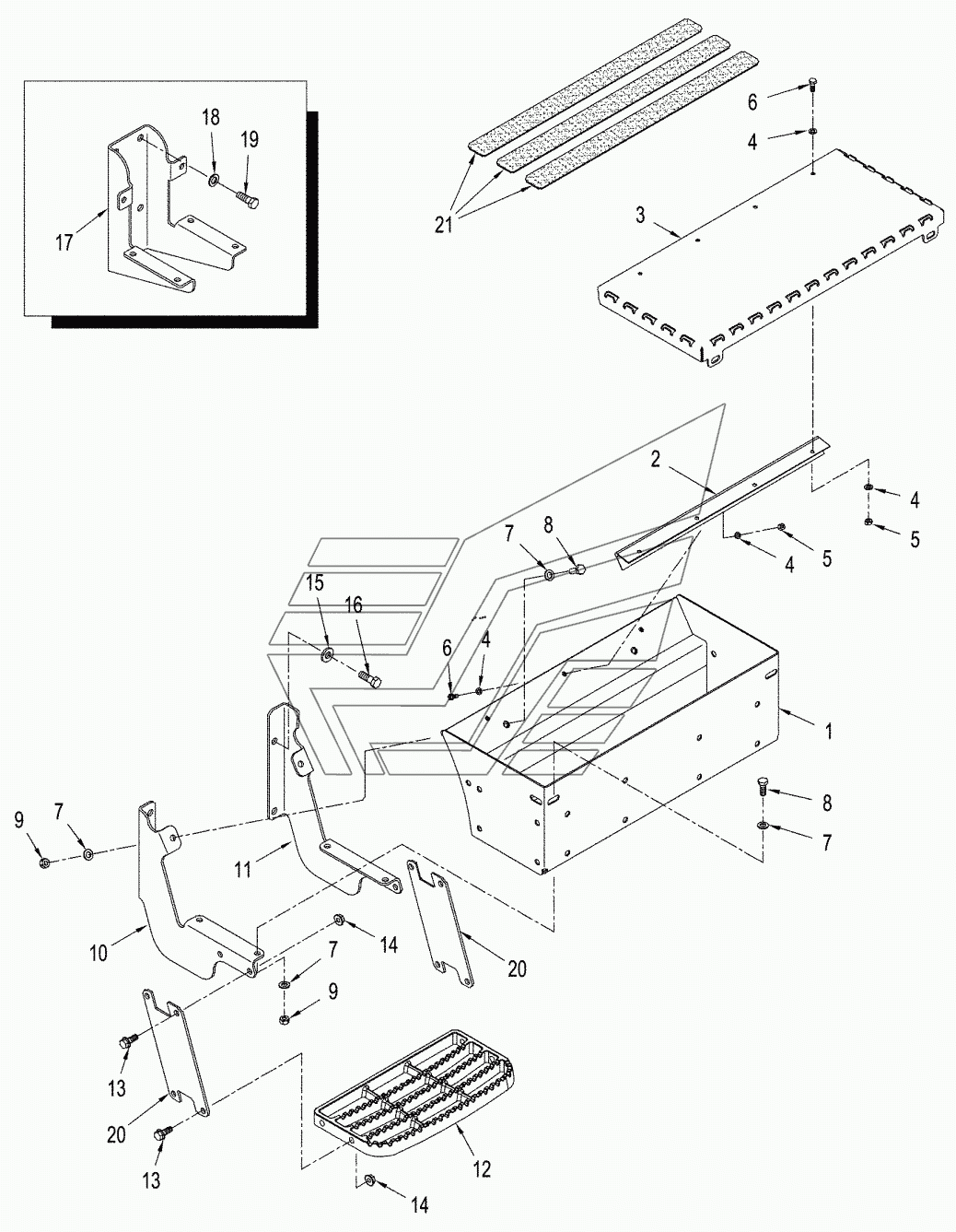

STORAGE BOX STX-530 Steiger. Каталог 2010г.

MONITOR MOUNTING STX-530 Steiger WEIGHTS - FRONT FRAME STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOX

Заводской номер: 87325332 Количество на модель: 1
87325332
1
2

Номер детали на чертеже:

2

HINGE

Заводской номер: 70-6748T1 Количество на модель: 1
70-6748T1
1
3

Номер детали на чертеже:

3

STEP

Заводской номер: 87307236 Количество на модель: 1
87307236
1
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 895-11006 Количество на модель: 14
895-11006
14
5

Номер детали на чертеже:

5

NUT

Заводской номер: 832-10406 Количество на модель: 7
832-10406
7
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 627-6016 Количество на модель: 7
627-6016
7
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 895-11010 Количество на модель: 12
895-11010
12
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 627-10025 Количество на модель: 6
627-10025
6
9

Номер детали на чертеже:

9

NUT

Заводской номер: 829-1410 Количество на модель: 6
829-1410
6
10

Номер детали на чертеже:

10

BRACKET

Заводской номер: 410814A1 Количество на модель: 1
410814A1
1
11

Номер детали на чертеже:

11

BRACKET

Заводской номер: 410815A2 Количество на модель: 1
410815A2
1
12

Номер детали на чертеже:

12

STEP

Заводской номер: 87301185 Количество на модель: 1
87301185
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 905-10025 Количество на модель: 8
905-10025
8
14

Номер детали на чертеже:

14

NUT

Заводской номер: 825-11410 Количество на модель: 8
825-11410
8
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 896-15012 Количество на модель: 3
896-15012
3
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 627-12035 Количество на модель: 3
627-12035
3
17

Номер детали на чертеже:

17

BRACKET

Заводской номер: 410817A1 Количество на модель: 1
410817A1
1
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 895-11012 Количество на модель: 3
895-11012
3
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 410816A1 Количество на модель: 2
410816A1
2
21

Номер детали на чертеже:

21

STRIP

Заводской номер: 87307237 Количество на модель: 3
87307237
3
