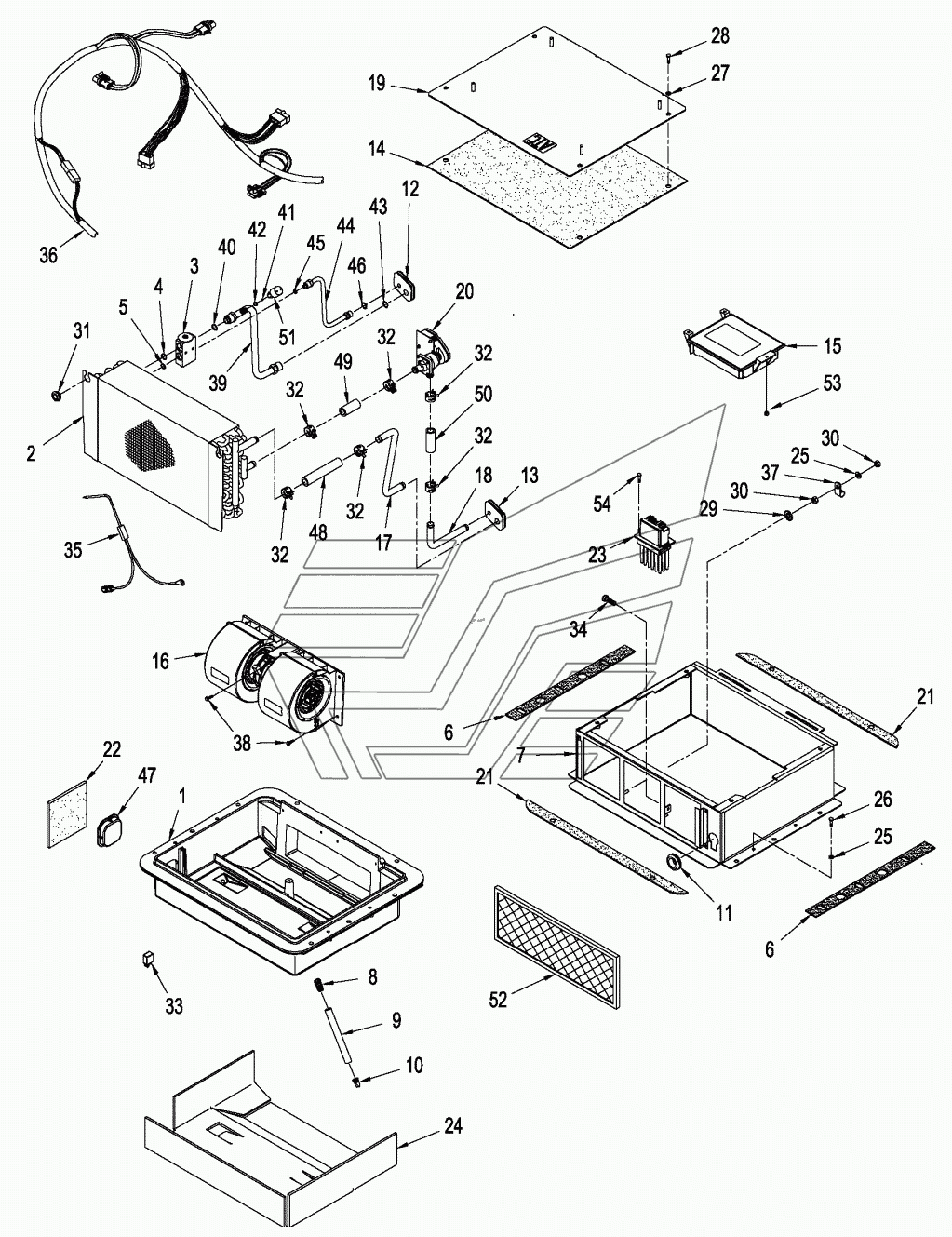

AIR CONDITIONING - CLIMATE CONTROL UNIT, WITH AUTO TEMP CONTROL STX-530 Steiger. Каталог 2010г.

AIR CONDITIONING - BLOWER ASSEMBLY STX-530 Steiger MONITOR MOUNTING STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

AIR CONDITIONER

Заводской номер: 87365878 Количество на модель: 1
87365878
1
1

Номер детали на чертеже:

1

BOX

Заводской номер: 322996A1 Количество на модель: 1
322996A1
1
2

Номер детали на чертеже:

2

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
3

Номер детали на чертеже:

3

VALVE

Заводской номер: 386535A1 Количество на модель: 1
386535A1
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 128485A1 Количество на модель: 1
128485A1
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 128484A1 Количество на модель: 1
128484A1
1
6

Номер детали на чертеже:

6

GASKET

Заводской номер: 322994A1 Количество на модель: 4
322994A1
4
7

Номер детали на чертеже:

7

CASE ASSY

Заводской номер: 87306776 Количество на модель: 1
87306776
1
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 1250522C3 Количество на модель: 2
1250522C3
2
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 1977334C1 Количество на модель: 2
1977334C1
2
10

Номер детали на чертеже:

10

VALVE

Заводской номер: 109239C2 Количество на модель: 2
109239C2
2
11

Номер детали на чертеже:

11

GROMMET

Заводской номер: 248-2381 Количество на модель: 1
248-2381
1
12

Номер детали на чертеже:

12

GROMMET

Заводской номер: 322989A1 Количество на модель: 1
322989A1
1
13

Номер детали на чертеже:

13

GROMMET

Заводской номер: 322990A1 Количество на модель: 1
322990A1
1
14

Номер детали на чертеже:

14

GASKET

Заводской номер: 87324951 Количество на модель: 1
87324951
1
15

Номер детали на чертеже:

15

MODULE

Заводской номер: 87365492 Количество на модель: 1
87365492
1
16

Номер детали на чертеже:

16

BLOWER

Заводской номер: 323610A1 Количество на модель: 1
323610A1
1
17

Номер детали на чертеже:

17

PIPE

Заводской номер: 322985A1 Количество на модель: 1
322985A1
1
18

Номер детали на чертеже:

18

PIPE

Заводской номер: 322987A1 Количество на модель: 1
322987A1
1
19

Номер детали на чертеже:

19

COVER

Заводской номер: 87306495 Количество на модель: 1
87306495
1
20

Номер детали на чертеже:

20

VALVE

Заводской номер: 427356A1 Количество на модель: 1
427356A1
1
21

Номер детали на чертеже:

21

GASKET

Заводской номер: 322995A1 Количество на модель: 4
322995A1
4
22

Номер детали на чертеже:

22

INSULATION

Заводской номер: 87306773 Количество на модель: 1
87306773
1
23

Номер детали на чертеже:

23

TERMINAL CONNECTOR

Заводской номер: 87306706 Количество на модель: 1
87306706
1
24

Номер детали на чертеже:

24

INSULATOR

Заводской номер: 324484A1 Количество на модель: 1
324484A1
1
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 892-11006 Количество на модель: 5
892-11006
5
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 614-6016 Количество на модель: 4
614-6016
4
27

Номер детали на чертеже:

27

LOCK WASHER

Заводской номер: 892-11008 Количество на модель: 4
892-11008
4
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 627-8025 Количество на модель: 4
627-8025
4
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 493-81002 Количество на модель: 1
493-81002
1
30

Номер детали на чертеже:

30

NUT

Заводской номер: 829-1406 Количество на модель: 2
829-1406
2
31

Номер детали на чертеже:

31

GROMMET

Заводской номер: 248-1243 Количество на модель: 2
248-1243
2
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 1954736C1 Количество на модель: 6
1954736C1
6
33

Номер детали на чертеже:

33

RELAY

Заводской номер: 105849A1 Количество на модель: 1
105849A1
1
34

Номер детали на чертеже:

34

SENSOR

Заводской номер: 87454442 Количество на модель: 1
87454442
1
35

Номер детали на чертеже:

35

SENSOR

Заводской номер: 323016A1 Количество на модель: 1
323016A1
1
36

Номер детали на чертеже:

36

HARNESS

Заводской номер: 87323958 Количество на модель: 1
87323958
1
37

Номер детали на чертеже:

37

CLAMP

Заводской номер: 515-21127 Количество на модель: 1
515-21127
1
38

Номер детали на чертеже:

38

SCREW

Заводской номер: 281-14512 Количество на модель: 4
281-14512
4
39

Номер детали на чертеже:

39

PIPE

Заводской номер: 322839A1 Количество на модель: 1
322839A1
1
41

Номер детали на чертеже:

41

CORE

Заводской номер: 1250594C2 Количество на модель: 1
1250594C2
1
42

Номер детали на чертеже:

42

O-RING

Заводской номер: 128483A1 Количество на модель: 1
128483A1
1
44

Номер детали на чертеже:

44

PIPE

Заводской номер: 322840A1 Количество на модель: 1
322840A1
1
47

Номер детали на чертеже:

47

PLASTIC PLUG

Заводской номер: 368313A1 Количество на модель: 1
368313A1
1
48

Номер детали на чертеже:

48

HOSE

Заводской номер: 1321290C2 Количество на модель: 1
1321290C2
1
49

Номер детали на чертеже:

49

HOSE

Заводской номер: 324022A1 Количество на модель: 1
324022A1
1
50

Номер детали на чертеже:

50

HOSE

Заводской номер: 324023A1 Количество на модель: 1
324023A1
1
51

Номер детали на чертеже:

51

SWITCH

Заводской номер: 87323829 Количество на модель: 1
87323829
1
52

Номер детали на чертеже:

52

FILTER

Заводской номер: 87409377 Количество на модель: 1
87409377
1
53

Номер детали на чертеже:

53

NUT

Заводской номер: 832-46404 Количество на модель: 1
832-46404
1
54

Номер детали на чертеже:

54

SCREW

Заводской номер: 280-1448 Количество на модель: 2
280-1448
2
