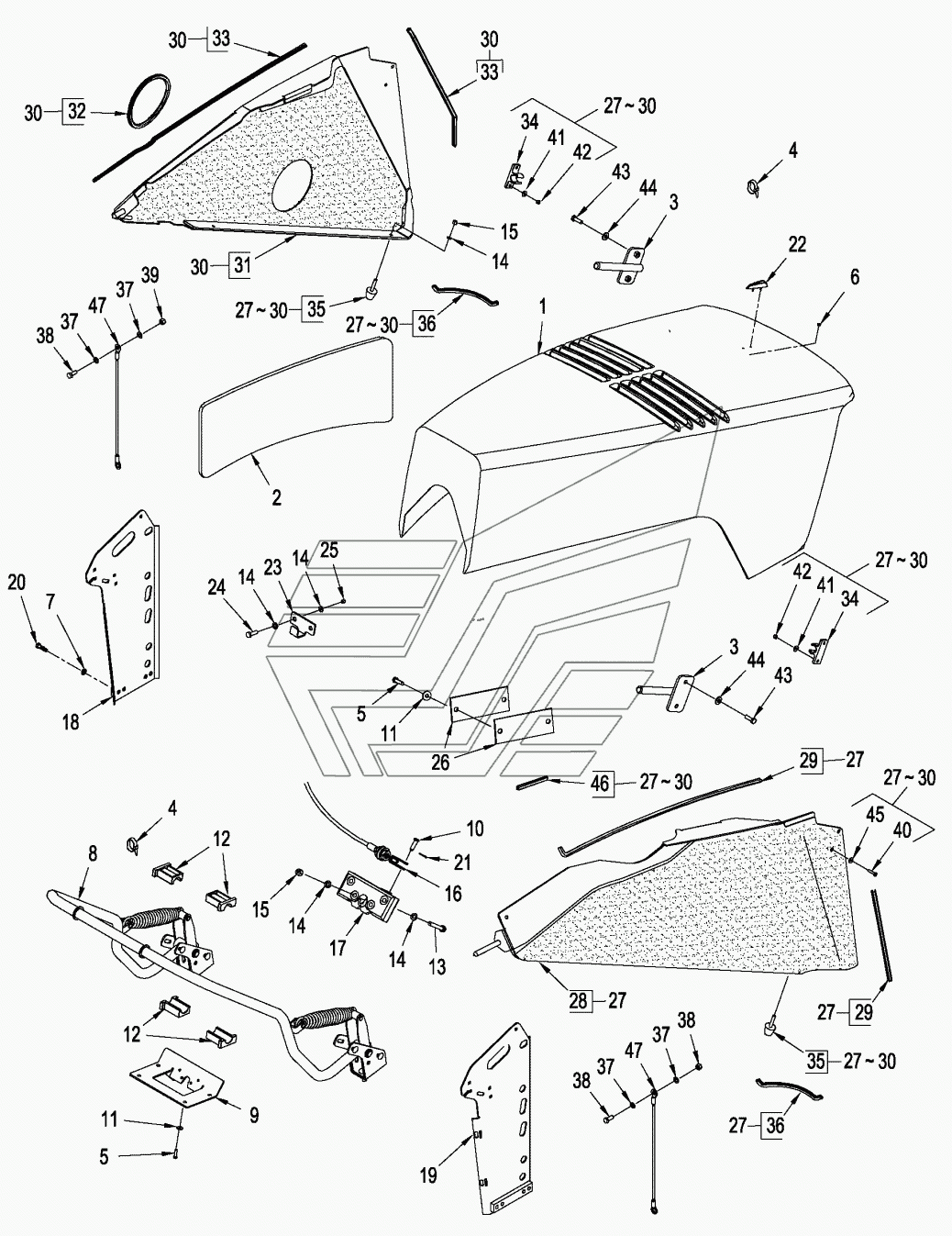

HOOD AND SUPPORT, STX & STEIGER 480/530 STX-530 Steiger. Каталог 2010г.

GRILLE STX-530 Steiger HOOD - LIFT ARM STX-530 Steiger

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 87436402 Количество на модель: 1
87436402
1
1

Номер детали на чертеже:

1

HOOD

Заводской номер: 87519631 Количество на модель: 1
87519631
1
2

Номер детали на чертеже:

2

INSULATION

Заводской номер: 87308735 Количество на модель: 1
87308735
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 87312696 Количество на модель: 1
87312696
1
4

Номер детали на чертеже:

4

STRAP

Заводской номер: 22-824 Количество на модель: 2
22-824
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 627-6030 Количество на модель: 8
627-6030
8
6

Номер детали на чертеже:

6

PUSH-ON NUT

Заводской номер: 131-431 Количество на модель: 2
131-431
2
6

Номер детали на чертеже:

6

NUT

Заводской номер: 825-2408 Количество на модель: 2
825-2408
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 896-11012 Количество на модель: 8
896-11012
8
8

Номер детали на чертеже:

8

ARM

Заводской номер: 87532171 Количество на модель: 1
87532171
1
9

Номер детали на чертеже:

9

BRACKET

Заводской номер: 87367456 Количество на модель: 1
87367456
1
10

Номер детали на чертеже:

10

PIN

Заводской номер: 728-620 Количество на модель: 1
728-620
1
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 895-25006 Количество на модель: 8
895-25006
8
12

Номер детали на чертеже:

12

BEARING

Заводской номер: 314842A3 Количество на модель: 4
314842A3
4
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 827-6040 Количество на модель: 4
827-6040
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 895-11006 Количество на модель: 10
895-11006
10
15

Номер детали на чертеже:

15

NUT

Заводской номер: 832-10406 Количество на модель: 8
832-10406
8
16

Номер детали на чертеже:

16

CABLE PULLING GRIP

Заводской номер: 443297A1 Количество на модель: 1
443297A1
1
17

Номер детали на чертеже:

17

LATCH

Заводской номер: 318159A1 Количество на модель: 1
318159A1
1
17

Номер детали на чертеже:

17

LATCH

Заводской номер: 87550202 Количество на модель: 1
87550202
1
18

Номер детали на чертеже:

18

SUPPORT

Заводской номер: 87303387 Количество на модель: 1
87303387
1
19

Номер детали на чертеже:

19

SUPPORT

Заводской номер: 87303386 Количество на модель: 1
87303386
1
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 627-12040 Количество на модель: 8
627-12040
8
21

Номер детали на чертеже:

21

PIN

Заводской номер: 733-1610 Количество на модель: 1
733-1610
1
22

Номер детали на чертеже:

22

GUIDE

Заводской номер: 349565A1 Количество на модель: 1
349565A1
1
22

Номер детали на чертеже:

22

GUIDE

Заводской номер: 87353799 Количество на модель: 1
87353799
1
23

Номер детали на чертеже:

23

BRACKET

Заводской номер: 87549767 Количество на модель: 1
87549767
1
23

Номер детали на чертеже:

23

BRACKET

Заводской номер: 87305954 Количество на модель: 1
87305954
1
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 627-6020 Количество на модель: 2
627-6020
2
25

Номер детали на чертеже:

25

NUT

Заводской номер: 829-1406 Количество на модель: 2
829-1406
2
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 87307537 Количество на модель: 4
87307537
4
27

Номер детали на чертеже:

27

SCREEN

Заводской номер: 87312676 Количество на модель: 1
87312676
1
28

Номер детали на чертеже:

28

SCREEN

Заводской номер: 87352532 Количество на модель: 1
87352532
1
29

Номер детали на чертеже:

29

SOFT TRIM

Заводской номер: 87533287 Количество на модель: 1
87533287
1
30

Номер детали на чертеже:

30

SCREEN

Заводской номер: 87312675 Количество на модель: 1
87312675
1
31

Номер детали на чертеже:

31

NOT SERVICED SEPARATELY

Заводской номер: NSS Количество на модель: 1
NSS
1
32

Номер детали на чертеже:

32

SEAL

Заводской номер: 87422383 Количество на модель: 1
87422383
1
34

Номер детали на чертеже:

34

CLIP

Заводской номер: 87312706 Количество на модель: 1
87312706
1
35

Номер детали на чертеже:

35

MOUNT

Заводской номер: 87315570 Количество на модель: 2
87315570
2
36

Номер детали на чертеже:

36

SEAL

Заводской номер: 369741A1 Количество на модель: 1
369741A1
1
37

Номер детали на чертеже:

37

WASHER

Заводской номер: 895-11008 Количество на модель: 4
895-11008
4
38

Номер детали на чертеже:

38

BOLT

Заводской номер: 614-8020 Количество на модель: 2
614-8020
2
39

Номер детали на чертеже:

39

NUT

Заводской номер: 832-10408 Количество на модель: 2
832-10408
2
40

Номер детали на чертеже:

40

SCREW

Заводской номер: 840-1525 Количество на модель: 2
840-1525
2
41

Номер детали на чертеже:

41

WASHER

Заводской номер: 895-11005 Количество на модель: 2
895-11005
2
42

Номер детали на чертеже:

42

NUT

Заводской номер: 832-10405 Количество на модель: 2
832-10405
2
43

Номер детали на чертеже:

43

BOLT

Заводской номер: 627-8025 Количество на модель: 6
627-8025
6
44

Номер детали на чертеже:

44

WASHER

Заводской номер: 896-15008 Количество на модель: 4
896-15008
4
45

Номер детали на чертеже:

45

WASHER

Заводской номер: 895-25005 Количество на модель: 2
895-25005
2
47

Номер детали на чертеже:

47

CABLE

Заводской номер: 87422371 Количество на модель: 2
87422371
2
